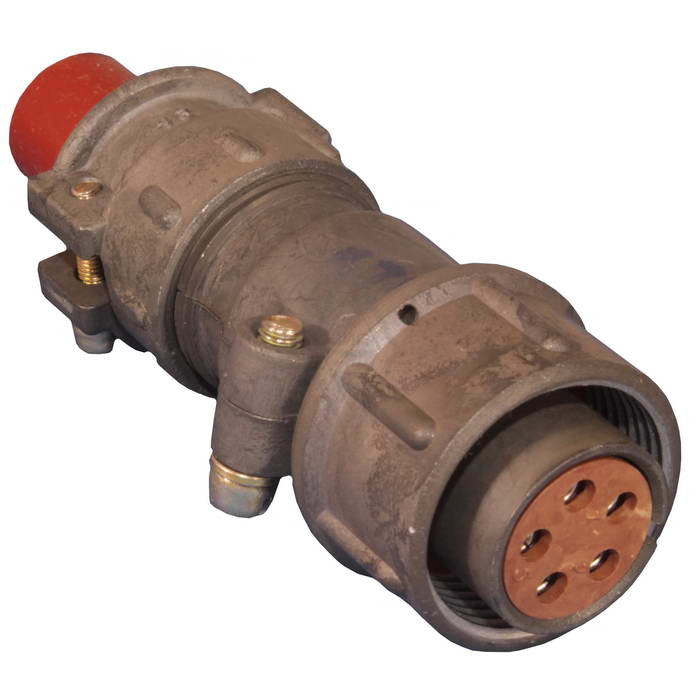

2РТТ20КПНШ40В «5»

Цена:

2250 ₽

Технические характеристики

2РТТ20КПНШ40В

2РТТ20КПНШ40В — это низкочастотный цилиндрический соединитель теплостойкого типа с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Описание

Это кабельная вилка с прямым патрубком и гайкой для монтажа неэкранированным кабелем, относящаяся к серии 2РТТ объёмного монтажа внутренним способом пайкой. Соединители серии 2РТТ негерметичные, всеклиматического исполнения, пылебрызгозащищённые и тропикоустойчивые, используются для соединения и разъединения цепей в электро- и радиоаппаратуре общего и специального назначения.

Расшифровка обозначения

2РТТ — тип соединителя (теплостойкий цилиндрический нормальных габаритов).
20 — условный размер корпуса.
К — кабельный корпус.
П — прямой патрубок.
Н — гайка для монтажа.
Ш — неэкранированный кабель.
40 — количество контактов.
В — всеклиматическое исполнение.

Характеристики

Соединитель рассчитан на рабочую температуру от -60 до +100 °C, повышенную влажность до 98% при +40 °C, пониженное давление до 1,3·10⁻⁴ Па и вибрацию до 1500 м/с² (150 g). Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет; сопротивление изоляции не менее 5000 МОм. Покрытие контактов — серебро, монтаж — пайкой.

Описание

Назначение соединителя 2РТТ20КПНШ40В «5»

Соединитель 2РТТ20КПНШ40В «5» (артикул 5413) — это низкочастотный цилиндрический соединитель теплостойкого типа с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения.

Данное исполнение представляет собой кабельную вилку с прямым патрубком и гайкой для монтажа неэкранированным кабелем. Соединитель относится к серии 2РТТ объёмного монтажа внутренним способом пайкой.

Подтверждённые особенности и характеристики

Соединители серии 2РТТ негерметичные, выполнены во всеклиматическом исполнении, являются пылебрызгозащищёнными и тропикоустойчивыми. Ниже приведены подтверждённые технические характеристики изделия.

Рабочая температура: от минус 60 до плюс 100 °C.
Повышенная влажность: до 98 % при температуре плюс 40 °C.
Пониженное атмосферное давление: до 1,3·10⁻⁴ Па.
Вибрация: до 1500 м/с² (150 g).
Минимальная наработка: 1000 часов.
Количество сочленений-расчленений: 500.
Срок сохраняемости: 15 лет.
Сопротивление изоляции: не менее 5000 МОм.
Покрытие контактов: серебро.
Монтаж: пайкой.
Приемка: «5».

Расшифровка обозначения и конструктивные особенности

Обозначение 2РТТ20КПНШ40В расшифровывается следующим образом. Сочетание 2РТТ указывает на тип соединителя — теплостойкий цилиндрический нормальных габаритов. Число 20 обозначает условный размер корпуса. Буква К соответствует кабельному корпусу, П — прямому патрубку, Н — гайке для монтажа, Ш — неэкранированному кабелю. Число 40 определяет количество контактов, а буква В — всеклиматическое исполнение.

Применение

Соединитель 2РТТ20КПНШ40В «5» применяется в составе электро- и радиоаппаратуры общего и специального назначения. Благодаря теплостойкости, всеклиматическому исполнению, пылебрызгозащищённости и тропикоустойчивости изделие может эксплуатироваться в условиях повышенной влажности, пониженного давления и интенсивной вибрации. Монтаж выполняется внутренним способом пайкой неэкранированным кабелем.

Категория товара — 2РТТ20. Сведения о производителе в предоставленных данных не указаны.
