Назначение соединителя 2РТТ20КПНШ40-ОВ

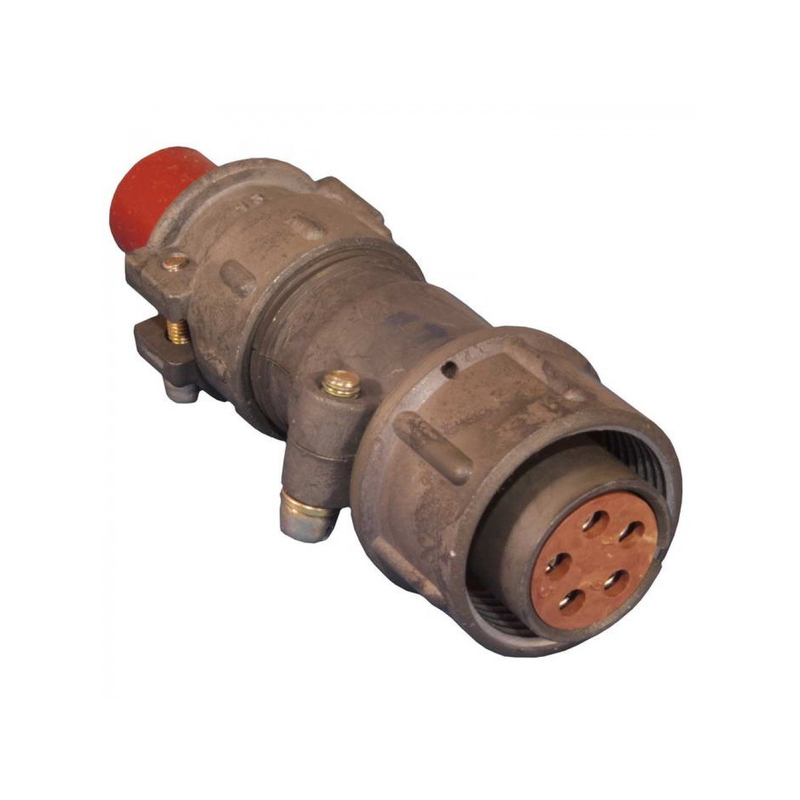

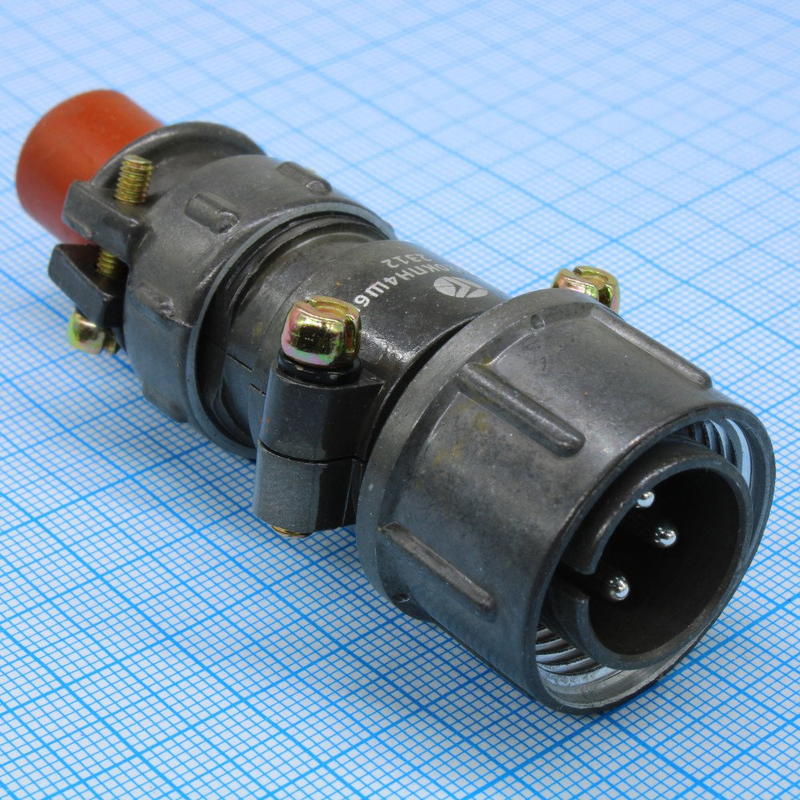

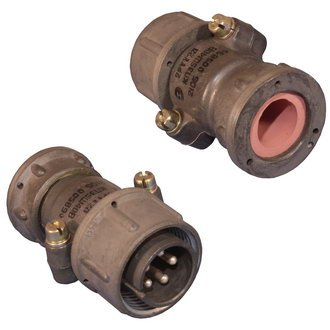

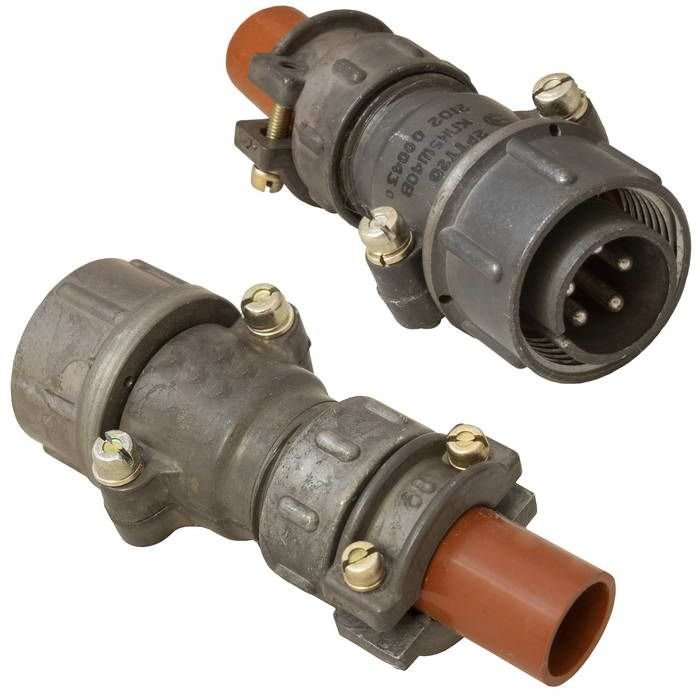

2РТТ20КПНШ40-ОВ («5») — это вилка кабельная цилиндрического соединителя низкочастотной серии 2РТТ от завода-изготовителя «Элекон» (Казань). Изделие предназначено для работы в электрических цепях постоянного и переменного тока. Основное назначение — обеспечение надёжного электрического соединения между блоками и устройствами в условиях промышленной и военной техники, аппаратуры связи и автоматики.

Конструктивно разъём представляет собой вилку кабельную цилиндрического соединителя объёмного монтажа с резьбовой фиксацией сочленённого положения. Такое исполнение позволяет многократно выполнять операции сочленения и разъединения без потери качества контакта, что важно при эксплуатации, обслуживании и замене блоков.

Подтверждённые особенности и технические характеристики

Серия 2РТТ имеет корпус из термостойкого пластика или полимера. Контактный узел построен на наборе контакт-деталей «вилка» с паяными или опрессованными выводами под кабель. Количество контактов — 20. Схема подключения определяется конкретным штепсельным набором, обозначенным индексом «Ш».

Индекс «ОВ» указывает на исполнение «выход на борт» — прямой патрубок или гайка для монтажа на кабеле. Исполнение «КПН» расшифровывается как кабельная вилка с прямым патрубком и гайкой. Обозначение «Ш40» указывает на тип штепсельного набора и схему комплектации, что упрощает сборку стандартных кабель-соединительных изделий.

Разъём рассчитан на эксплуатацию в широком диапазоне температур окружающей среды — обычно от примерно минус 60 до плюс 100 градусов Цельсия. Это позволяет применять его в наземной и бортовой технике, включая изделия с повышенными требованиями к вибрации и ударным нагрузкам.

• Производитель: «Элекон» (Казань).
• Серия: 2РТТ.
• Тип: вилка кабельная цилиндрического соединителя объёмного монтажа.
• Количество контактов: 20.
• Фиксация сочленённого положения: резьбовая.
• Приемка: «5».
• Диапазон рабочих температур: от примерно минус 60 до плюс 100 градусов Цельсия.

Применение и условия эксплуатации

Соединитель 2РТТ20КПНШ40-ОВ «5» используют как кабельный элемент в межблочной коммутации между устройствами, где требуются надёжное сочленение-разъединение и устойчивость к механическим и климатическим воздействиям. Типовые области применения — промышленная и военная техника, аппаратура связи и автоматики, наземная и бортовая техника.

Гарантируется выполнение норм по изоляционным и контактным сопротивлениям, допустимым рабочим токам и напряжениям, соответствующим требованиям технических условий на серию 2РТТ. Приемка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.

Благодаря цилиндрической конструкции, резьбовой фиксации и возможности монтажа на кабеле через прямой патрубок с гайкой, разъём удобен при сборке стандартных кабель-соединительных изделий. Он обеспечивает стабильную работу в цепях постоянного и переменного тока и может применяться в составе ответственных электротехнических комплексов, где предъявляются повышенные требования к надёжности соединения.
