Назначение соединителя

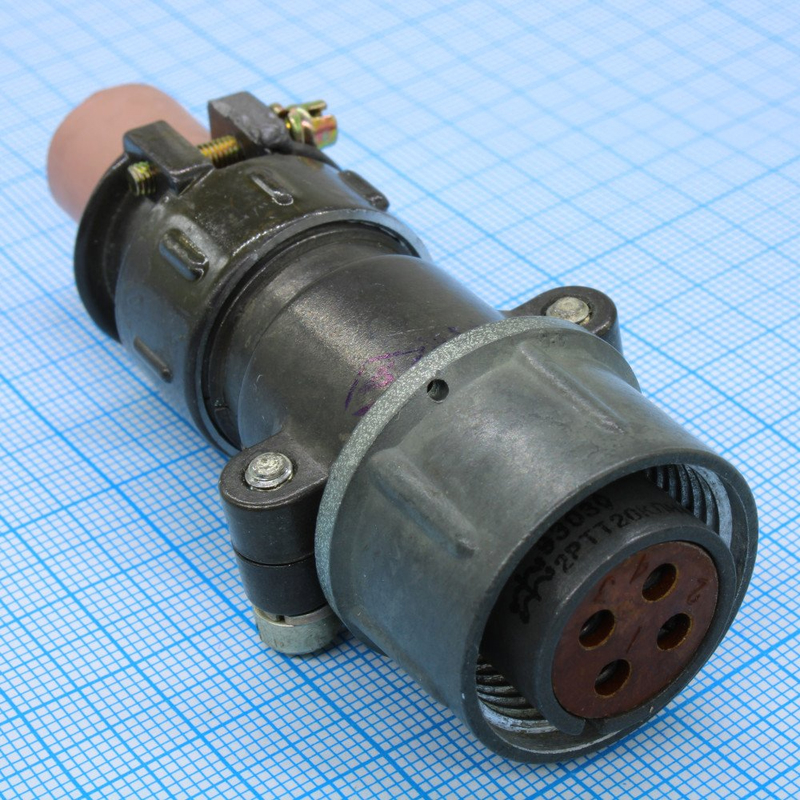

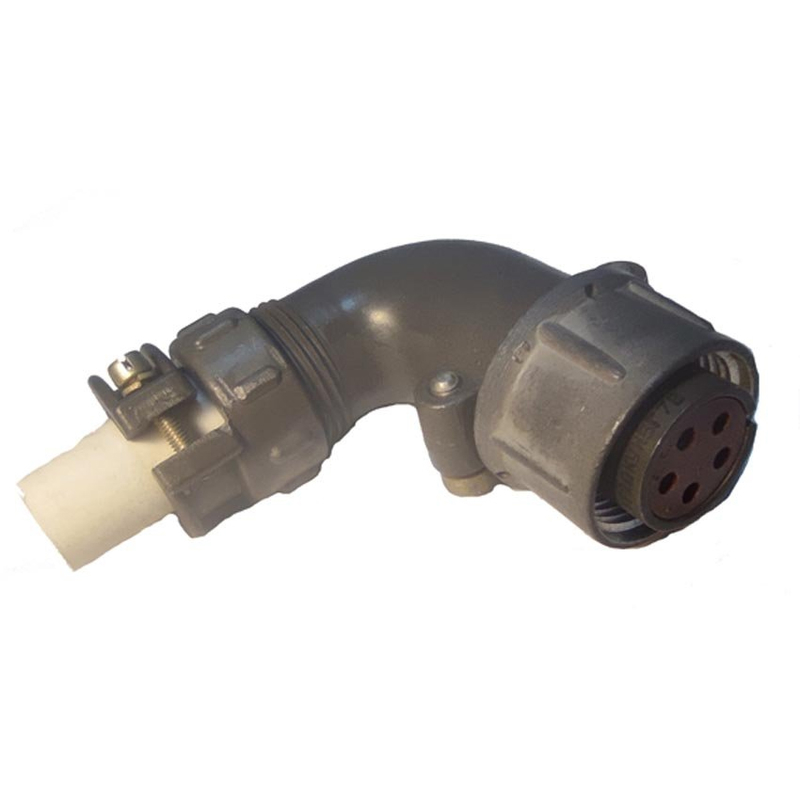

Соединитель 2РТТ20КПНГ7 представляет собой цилиндрический низкочастотный теплостойкий пылебрызгозащищённый кабельный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РТТ20 и выпускается под артикулом 5407 с приёмкой «5».

Основное назначение — обеспечение надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется при монтаже как экранированным, так и неэкранированным кабелем, обеспечивая внутренний объёмный монтаж.

Конструктивные особенности

Корпус соединителя имеет резьбовое соединение и одношпоночную поляризацию, что исключает ошибку при сочленении и обеспечивает стабильное положение ответных частей. Тип «розетка» с прямым патрубком и соответствующей гайкой крепления позволяет организовать ввод кабеля с надёжной фиксацией.

• Тип исполнения — теплостойкий пылебрызгозащищённый цилиндрический.
• Условный размер корпуса — 20.
• Конструкция — кабельный корпус, прямой патрубок, вид гайки патрубка.
• Исполнение — розетка.
• Сочетание контактов — 5 контактов диаметром 1,5 мм, покрытие серебром.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и надёжность соединения при длительной эксплуатации.

Технические характеристики

Максимальное рабочее напряжение достигает 850 В (амплитудное значение). Токовая нагрузка на каждый контакт — до 20 А. Рабочий диапазон температур — от минус 60 °C до плюс 100 °C, что позволяет применять соединитель в условиях повышенных и пониженных температур.

• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс сочленений-расчленений — 500 циклов.
• Вибрационные нагрузки — диапазон от 1 до 5000 Гц при ускорении до 30 g.
• Одиночные удары — до 1000 g, многократные — до 150 g.
• Пониженное давление — до 1,3 умноженное на 10 в степени минус 4 Па.

Расшифровка обозначения и применение

Обозначение 2РТТ20КПНГ7 расшифровывается следующим образом: 2РТТ — тип теплостойкий пылебрызгозащищённый цилиндрический; 20 — условный размер корпуса; КПН — кабельный корпус, прямой патрубок, вид гайки патрубка; Г — розетка; 7 — сочетание контактов (5 контактов диаметром 1,5 мм).

Соединитель применяется в составе кабельных сборок и жгутов радиоэлектронной аппаратуры, в приборах и устройствах, где требуется стойкость к вибрациям, ударам и пониженному давлению. Благодаря пылебрызгозащищённому исполнению изделие может эксплуатироваться в условиях повышенной влажности и запылённости.

Приёмка «5» подтверждает соответствие изделия установленным требованиям качества. Производитель в предоставленных данных не указан.
