Назначение соединителя

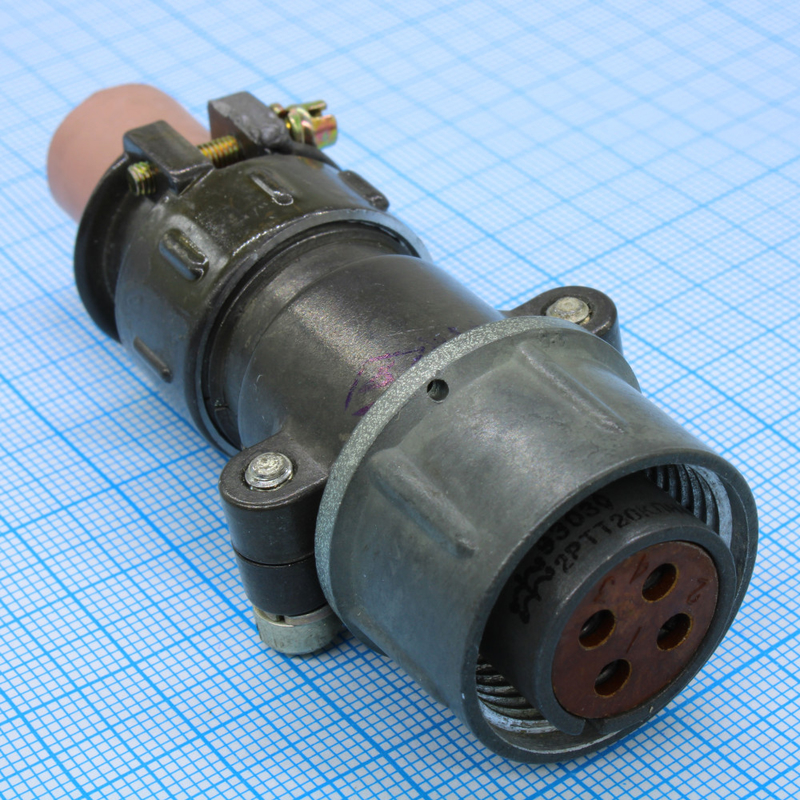

2РТТ20КПНГ6В «5» — это кабельная розетка из серии низкочастотных цилиндрических соединителей 2РТТ российского производства. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется в радиотехнической и радиоэлектронной аппаратуре общего назначения, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Конструкция рассчитана на объёмный монтаж пайкой и работу с неэкранированным кабелем, вводимым через прямой патрубок. Розетка входит в состав контактного набора с номером 6 и относится к гнездовому типу исполнения контактов.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ20КПНГ6В «5» построена по стандартной схеме условных обозначений соединителей этой серии. Каждый символ несёт информацию о конкретном конструктивном признаке изделия, что позволяет однозначно идентифицировать его при подборе и заказе.

• 2РТТ — тип соединителя, низкочастотный цилиндрический.
• 20 — условный размер корпуса.
• К — кабельное исполнение.
• П — прямой патрубок для ввода кабеля.
• Н — неэкранированный кабель.
• 4 — количество контактов.
• Г — гнездовой тип контактов.
• 6 — номер контактного набора.
• В — всеклиматическое исполнение.
• «5» — приёмка по пятой категории.

Технические характеристики

Соединитель имеет четыре контакта гнездового типа диаметром 2,5 мм. Рабочий ток на каждый контакт достигает 35 А. Сопротивление контактов составляет не более 1 мОм, что обеспечивает минимальные потери при передаче тока. Сопротивление изоляции — не менее 5000 МОм, что гарантирует надёжную электрическую развязку цепей.

Условный размер корпуса — 20. Конструкция предусматривает резьбовую фиксацию сочленённого положения, что исключает самопроизвольное разъединение под воздействием вибрации и механических нагрузок. Монтаж выполняется пайкой, что обеспечивает стабильное и долговечное электрическое соединение проводников с контактами розетки.

Условия эксплуатации и надёжность

Изделие выпускается во всеклиматическом исполнении (В) и пригодно к эксплуатации в широком диапазоне внешних воздействий. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Соединитель выдерживает вибрационные нагрузки с ускорением до 1500 м/с² и сохраняет работоспособность при относительной влажности до 98% при температуре плюс 40 градусов Цельсия.

Ресурс изделия составляет 500 циклов сочленения-расчленения. Срок хранения — 15 лет. Такие показатели делают розетку пригодной для применения в аппаратуре, работающей в жёстких условиях, включая подвижные и стационарные объекты.

Применение и комплектация

Кабельная розетка 2РТТ20КПНГ6В «5» используется в составе радиоэлектронной аппаратуры общего назначения для подключения кабельных линий к блокам и устройствам. Она подходит для цепей питания и сигнальных цепей с указанными ограничениями по частоте и напряжению. Приёмка по категории «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки.

Артикул изделия — 5406. Категория поставки — 2РТТ20. Соединитель поставляется как отдельное изделие; сведения о комплектации, гарантии и стране производства в предоставленных данных отсутствуют.
