Назначение розетки 2РТТ20КПНГ40В «5»

2РТТ20КПНГ40В «5» — это кабельная розетка цилиндрического разъёма серии 2РТТ, предназначенная для надёжного соединения электрических цепей постоянного и переменного тока в различных условиях эксплуатации. Изделие относится к теплостойким, пылебрызгозащищённым коннекторам ручного соединения с внутренним объёмным монтажом и применяется там, где требуется устойчивое к внешним воздействиям электрическое соединение.

Розетка служит для коммутации цепей с частотой до 3 МГц и рассчитана на работу в составе кабельных сборок, где важны стабильность контакта, стойкость к температуре и защита от пыли и брызг. Артикул изделия — 5405, категория — 2РТТ20. Приёмка товара — «5».

Расшифровка обозначения

Маркировка 2РТТ20КПНГ40В «5» построена по принятой для этой серии схеме и описывает конструктивные и эксплуатационные признаки изделия.

• 2РТТ — тип: теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
• 20 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок.
• Н — гайка для неэкранированного кабеля.
• Г — розетка (гнездо).
• 40 — комбинация контактов: 5 штук диаметром 2,5 миллиметра.
• В — всеклиматическое исполнение.
• «5» — приёмка, то есть подтверждённый уровень приёмочного контроля изделия.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной серии разъёмов. Они описывают электрические, механические и климатические возможности изделия.

• Максимальное рабочее напряжение: 700–850 вольт.
• Максимальная частота: 3 МГц.
• Ток на контакт: до 25 ампер.
• Общий ток: до 125 ампер.
• Сопротивление контакта: не более 1 миллиома.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация: от 1 до 5000 герц, до 30 g.
• Сочленения-расчленения: до 500 циклов.

Комбинация контактов 40 предусматривает пять контактов диаметром 2,5 миллиметра. Исполнение В означает всеклиматическое исполнение, что подтверждает пригодность розетки для эксплуатации в разнообразных климатических зонах.

Особенности конструкции

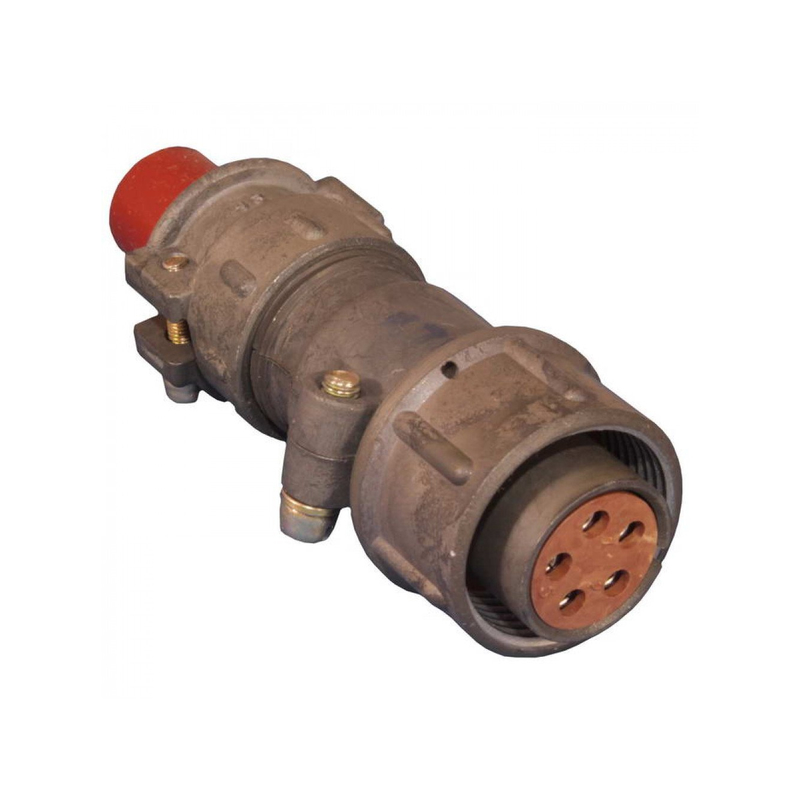

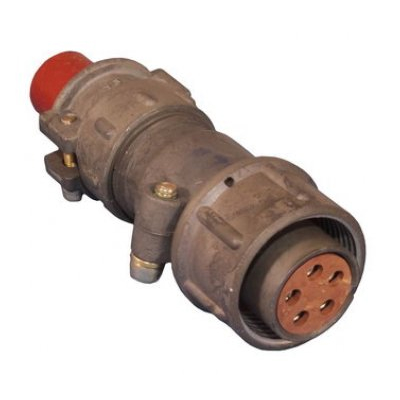

Розетка выполнена в кабельном корпусе с прямым патрубком и гайкой для неэкранированного кабеля. Внутренний объёмный монтаж обеспечивает механическую защиту соединения и удобство сборки. Пылебрызгозащищённое исполнение ограничивает проникновение пыли и брызг внутрь корпуса, а теплостойкие материалы позволяют выдерживать длительный нагрев и перепады температур.

Соединение ручное, что означает простую и быструю коммутацию без применения специального инструмента. Ресурс до 500 циклов сочленения и расчленения подтверждает пригодность розетки для эксплуатации в составе аппаратуры, требующей периодического подключения и отключения.

Применение

Разъёмы серии 2РТТ применяются в радиотехнической и радиоэлектронной аппаратуре для работы в жёстких климатических условиях, включая повышенную влажность до 98 процентов при плюс 40 градусах Цельсия и пониженное давление. Розетка 2РТТ20КПНГ40В «5» востребована в составе кабельных соединений, где необходимы стойкость к вибрации, широкий температурный диапазон и надёжный электрический контакт.

Изделие подходит для цепей постоянного и переменного тока с частотой до 3 МГц, выдерживает токовую нагрузку на контакт до 25 ампер и общее напряжение до 700 вольт с амплитудным значением 850 вольт. Такие характеристики делают розетку применимой в приборах и устройствах, эксплуатируемых в полевых, производственных и транспортных условиях.
