2РТТ20КПН5Ш7В: надёжный разъём для промышленного оборудования

Разъём 2РТТ20КПН5Ш7В относится к классу многоконтактных цилиндрических электрических соединителей, предназначенных для формирования надёжных разъёмных соединений в цепях питания, управления, сигнализации и передачи измерительных сигналов. Такие изделия применяются в промышленной автоматике, приборостроении, транспортной технике, системах связи и другом оборудовании, где важны механическая прочность, устойчивость контакта и удобство монтажа.

Маркировка 2РТТ20КПН5Ш7В помогает идентифицировать исполнение соединителя по серии, габариту, конструктивному варианту, типу контактов и дополнительным характеристикам. При подборе разъёма необходимо сверять полную расшифровку обозначения с технической документацией, так как даже близкие по названию модификации могут отличаться схемой расположения контактов, способом сочленения, типом монтажа и климатическим исполнением.

Назначение разъёма 2РТТ20КПН5Ш7В

Основная задача разъёма 2РТТ20КПН5Ш7В — обеспечить быстроразъёмное и стабильное подключение кабельных линий к узлам электрической аппаратуры. Цилиндрическая конструкция подходит для эксплуатации в условиях вибрации, механических нагрузок, частого обслуживания и ограниченного монтажного пространства.

Разъёмы данного типа используются для:

• Подключения шкафов управления и распределительных устройств.

• Коммутации датчиков, исполнительных механизмов и измерительных цепей.

• Организации межблочных соединений в электронных и электротехнических системах.

• Подключения кабельных жгутов в машинах, станках и технологическом оборудовании.

• Создания ремонтопригодных соединений, допускающих многократное размыкание и соединение.

• Монтажа цепей питания, контроля, телеметрии и сигнализации.

Буквенно-цифровое обозначение разъёма важно учитывать полностью: оно определяет не только принадлежность к серии 2РТТ, но и конкретную контактную часть, вариант корпуса, способ присоединения проводов и совместимость с ответной частью.

Особенности конструкции

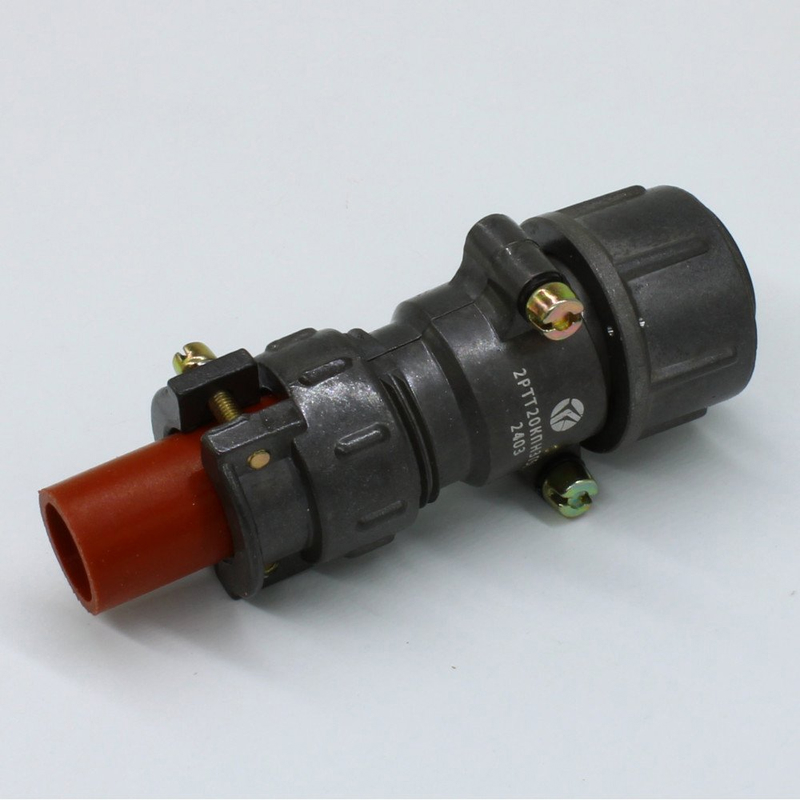

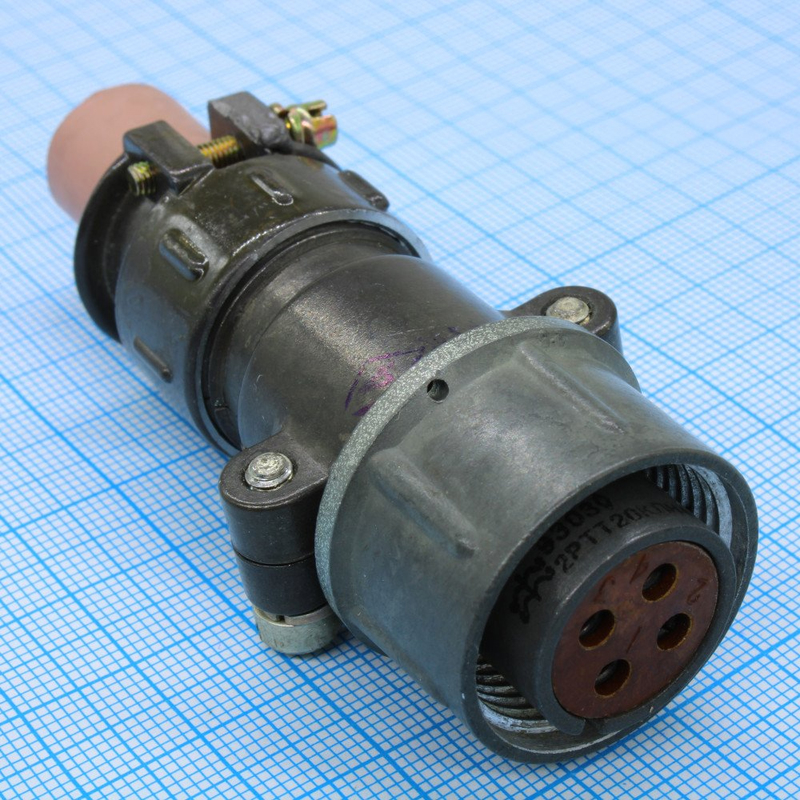

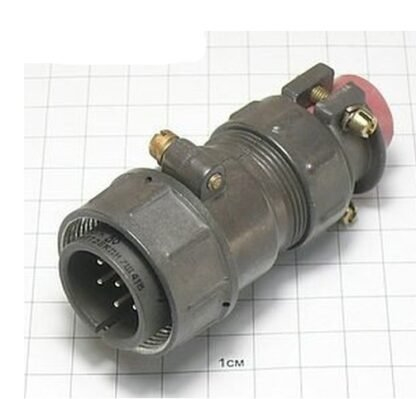

Разъём 2РТТ20КПН5Ш7В представляет собой электромеханическое устройство, состоящее из корпуса, контактного изолятора, токопроводящих контактов, элементов фиксации и узла ввода кабеля. Корпус выполняет защитную и несущую функцию, а контактный изолятор обеспечивает заданное взаимное расположение контактов и предотвращает электрическое перекрытие между соседними цепями.

К ключевым конструктивным особенностям относятся:

• Цилиндрический корпус, обеспечивающий точное центрирование при сочленении.

• Многоконтактная компоновка для подключения нескольких независимых электрических цепей.

• Контактная группа с определённой схемой расположения, соответствующей исполнению Ш7.

• Механизм фиксации, снижающий риск самопроизвольного разъединения при вибрации.

• Возможность применения в составе кабельных сборок и стационарных панельных соединений.

• Маркировка контактов для правильной распайки и упрощения технического обслуживания.

При проектировании кабельного соединения важно учитывать ориентацию ключа, расположение контактов и допустимое сечение подключаемых проводников. Неправильная распайка или несовпадение ответных частей могут привести к отказу оборудования либо повреждению подключённых цепей.

На что обратить внимание при подборе

Для корректного применения 2РТТ20КПН5Ш7В недостаточно ориентироваться только на внешнее сходство или общее название серии. Необходимо подтвердить электрическую и механическую совместимость с уже установленной частью соединителя.

При техническом подборе рекомендуется проверить:

Особое значение имеет ответная часть. Для образования работоспособного соединения необходимо, чтобы оба элемента имели согласованные габарит, ключевание, контактную схему, пол и способ фиксации. Даже если разъёмы относятся к одной серии, их механическая стыкуемость не всегда гарантирует электрическое соответствие.

Применение в промышленной автоматике

В системах автоматизации разъём 2РТТ20КПН5Ш7В может использоваться для подключения модулей управления, электроприводов, датчиков положения, концевых выключателей, распределительных коробок и измерительных преобразователей. Разъёмное соединение упрощает сборку оборудования, замену функциональных блоков и диагностику неисправностей без необходимости полного демонтажа кабельной линии.

Например, в составе промышленного станка такой разъём может объединять цепи управления двигателем, сигналы от датчиков, питание вспомогательных устройств и линии аварийной блокировки. При необходимости сервисный специалист получает возможность быстро отсоединить кабельный жгут от блока оборудования, проверить цепи и заменить узел с минимальным временем простоя.

Использование унифицированных разъёмов также повышает повторяемость монтажа. При серийной сборке шкафов управления или кабельных комплектов это помогает уменьшить вероятность ошибок, упростить маркировку проводов и сделать обслуживание оборудования более понятным для персонала.

Рекомендации по монтажу

Перед установкой 2РТТ20КПН5Ш7В необходимо проверить отсутствие повреждений корпуса, загрязнений контактной части, деформации фиксирующих элементов и окисления токопроводящих поверхностей. Монтаж следует выполнять по документации на конкретное исполнение разъёма и с соблюдением требований к пайке, обжиму или иному способу присоединения проводников.

Практические рекомендации:

• Используйте схему распайки, соответствующую конкретной контактной вставке.

• Наносите маркировку на кабель и проводники до окончательной сборки.

• Не превышайте допустимые значения тока и напряжения для контактов.

• Контролируйте качество изоляции между соседними цепями после монтажа.

• Исключайте натяжение кабеля непосредственно на контактную группу.

• Применяйте разгрузку кабеля от механических усилий.

• Проверяйте полноту фиксации после соединения вилки и розетки.

• При обслуживании очищайте контактную часть от пыли, влаги и технологических загрязнений.

Разъём 2РТТ20КПН5Ш7В является практичным решением для построения разъёмных электрических соединений в профессиональном оборудовании. Точный подбор модификации, соответствие контактной схемы и соблюдение правил монтажа позволяют получить долговечное, удобное в обслуживании и устойчивое к эксплуатационным воздействиям соединение.
