Назначение изделия

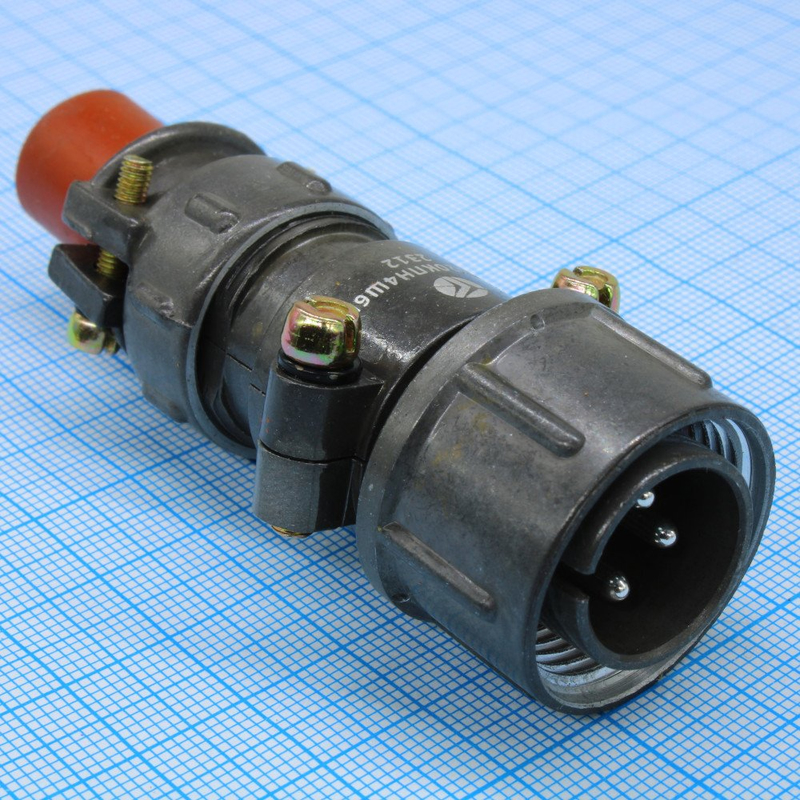

2РТТ20КПН5Ш7В представляет собой кабельную вилку цилиндрического низкочастотного соединителя теплостойкого исполнения с пылебрызгозащитой. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц при максимальном амплитудном значении напряжения от 700 до 850 В. Соединитель ориентирован на применение в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение в условиях воздействия внешних факторов.

Конструкция вилки предусматривает прямой патрубок для подключения неэкранированного кабеля. Корпус выполнен из карболита, что обеспечивает механическую прочность и стойкость к термическим нагрузкам. Фиксация сочленения с ответной частью осуществляется посредством резьбового соединения, а для закрепления вилки на панели или в корпусе оборудования предусмотрена монтажная гайка. Внутренний монтаж проводников выполняется методом пайки объёмного типа.

Подтверждённые технические особенности

Соединитель 2РТТ20КПН5Ш7В обладает набором характеристик, определяющих его применимость в ответственных узлах аппаратуры:

• количество контактов — пять, диаметр каждого контакта составляет 1,5 мм;
• максимальная токовая нагрузка на один контакт — от 10 до 20 А в зависимости от режима эксплуатации;
• сопротивление изоляции в нормальных климатических условиях — не менее 1000–5000 МОм;
• ресурс по числу сочленений и расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет;
• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• устойчивость к воздействию вибрационных нагрузок — до 10000 метров на секунду в квадрате;
• устойчивость к ударным воздействиям — до 1500 метров на секунду в квадрате;
• работоспособность при пониженном атмосферном давлении — до 1,3 на 10 в минус четвёртой степени Па.

Изделие соответствует требованиям ОСТ В 110121-91 и технических условий ГЕО.364.120 ТУ. Исполнение классифицируется как всеклиматическое, тропикостойкое и теплостойкое. Соединитель сохраняет работоспособность при повышенной относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия.

Применение и условия эксплуатации

Вилка 2РТТ20КПН5Ш7В рассчитана на использование в низкочастотных трактах передачи сигналов и цепях электропитания. Пылебрызгозащищённое исполнение позволяет эксплуатировать соединитель в аппаратуре, подверженной воздействию пыли и водяных брызг, что расширяет область применения от стационарного оборудования до подвижных объектов.

Теплостойкая конструкция и широкий температурный диапазон обеспечивают стабильность электрических параметров при работе в нагретых отсеках аппаратуры и в условиях низких температур. Высокие показатели стойкости к вибрационным и ударным нагрузкам допускают монтаж вилки в блоках, испытывающих механические воздействия при транспортировании и эксплуатации.

Применение резьбовой фиксации сочленения исключает самопроизвольное расчленение соединителя при вибрациях, а наличие монтажной гайки упрощает установку вилки на корпусах приборов. Пайка внутренних проводников создаёт неразъёмное соединение жил кабеля с контактами, что повышает надёжность электрического контакта и снижает переходное сопротивление.

Изделие предназначено для монтажа в составе серийной и ремонтируемой радиоэлектронной аппаратуры, где требуется замена или доукомплектование кабельных сборок. Совместимость с ответными частями серии 2РТТ20 определяется конструктивным исполнением и присоединительными размерами, соответствующими действующей нормативной документации.
