Назначение соединителя 2РТТ20КПН5Ш7В

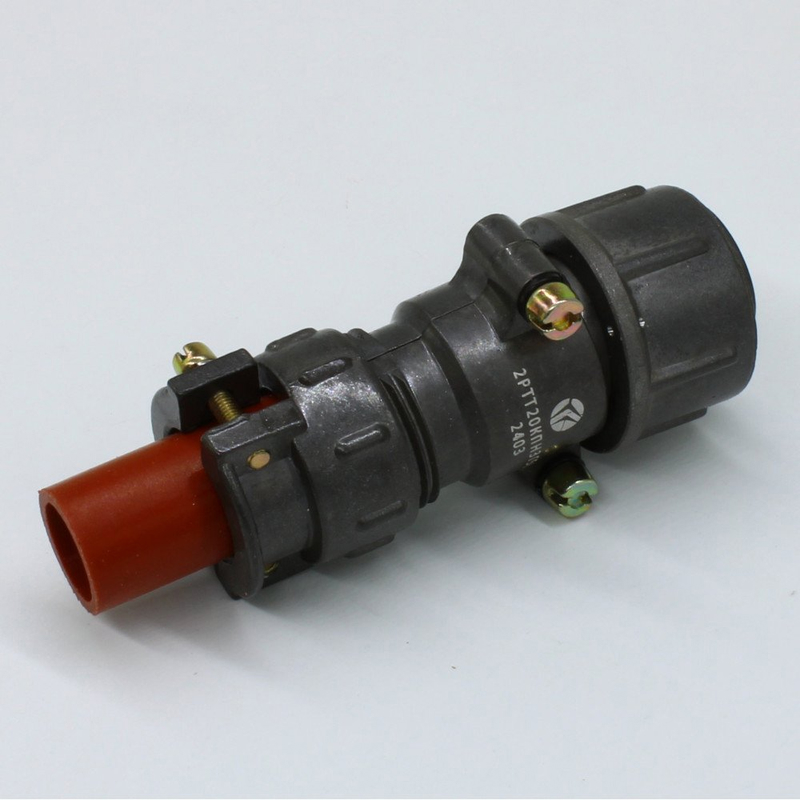

2РТТ20КПН5Ш7В — это цилиндрический теплостойкий низкочастотный пылебрызгозащищенный соединитель, выполненный в виде кабельной вилки. Изделие выпускается АО «завод Элекон» и предназначено для внутреннего монтажа в составе электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц.

Соединитель относится к категории низкочастотных цилиндрических разъемов, применяемых там, где требуется надежное электрическое сочленение при воздействии неблагоприятных внешних факторов: высоких и низких температур, вибраций, ударов, пониженного атмосферного давления, повышенной влажности и загрязнения. Маркировка «5» в обозначении указывает на количество контактов — пять штук, а индекс «Ш» обозначает исполнение кабельной вилки.

Подтвержденные особенности и технические характеристики

Конструкция соединителя обеспечивает механическую прочность и стабильность электрического контакта в жестких условиях эксплуатации. Ниже приведены подтвержденные характеристики изделия.

• Тип соединителя: цилиндрический, кабельная вилка (индекс Ш).
• Производитель: АО «завод Элекон».
• Назначение: для внутреннего монтажа.
• Количество контактов: 5 штук.
• Диаметр контактов: 1,5 мм.
• Сочленение: резьбовое.
• Поляризация: одношпоночная.
• Экранирование: присутствует.
• Исполнение: всеклиматическое, по техническим условиям ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ).
• Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Рабочие цепи: постоянный и переменный ток с частотой до 3 МГц.
• Устойчивость к вибрациям: диапазон частот от 1 до 5000 Гц, ускорение до 10000 метров на секунду в квадрате.
• Устойчивость к ударам: высокая.
• Устойчивость к пониженному давлению: до 1,3 на 10 в минус четвертой степени Паскаля.
• Влагоустойчивость: 98 процентов при температуре плюс 40 градусов Цельсия.
• Количество циклов сочленения и расчленения: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Резьбовое сочленение в сочетании с одношпоночной поляризацией исключает неправильное подключение и обеспечивает надежную фиксацию ответной части. Наличие экранирования снижает уровень электромагнитных помех и защищает передаваемый сигнал от внешних наводок.

Области применения

Благодаря высоким эксплуатационным характеристикам соединитель 2РТТ20КПН5Ш7В применяется в условиях, требующих повышенной надежности и устойчивости к агрессивным факторам окружающей среды. Изделие востребовано в следующих сферах.

Авиационная и космическая техника

Используется в системах управления, связи и питания, где критична устойчивость к вибрациям, перепадам давления и температур. Всеклиматическое исполнение и стойкость к пониженному давлению делают его пригодным для бортового оборудования.

Промышленное оборудование

Применяется в тяжелых условиях производства, включая станки, робототехнику и автоматизированные линии, где требуется пыле- и брызгозащита, а также устойчивость к механическим нагрузкам.

Военная техника

Используется в системах связи, навигации и контроля военной техники, где необходима всеклиматическая устойчивость, вибро- и ударопрочность, а также экранирование от электромагнитных помех.

Транспортные средства

Применяется в железнодорожном, морском и автомобильном транспорте для систем управления двигателем, освещения, сигнализации и другого бортового оборудования.

Энергетика

Используется в оборудовании для генерации, передачи и распределения электроэнергии, где важна надежность соединений в условиях высоких температур и влажности.

Эксплуатационные преимущества

Соединитель выдерживает до 500 циклов сочленения и расчленения, что подтверждает его ремонтопригодность и пригодность для разъемных соединений, обслуживаемых в процессе эксплуатации. Минимальная наработка в 1000 часов и срок сохраняемости 15 лет свидетельствуют о запасе ресурса, достаточном для длительной работы и хранения без потери рабочих свойств.

Совокупность характеристик — теплостойкость, пылебрызгозащищенность, экранирование, устойчивость к вибрациям и ударам — делает 2РТТ20КПН5Ш7В универсальным решением для ответственных электрических соединений в аппаратуре, эксплуатируемой в сложных климатических и механических условиях.
