Назначение соединителя 2РТТ20КПН5Ш7В

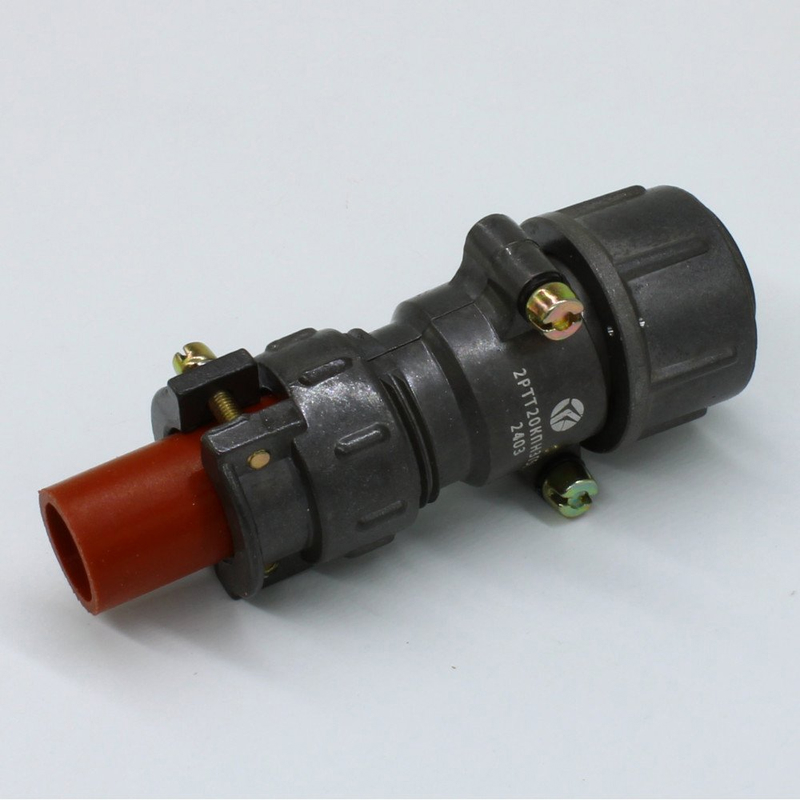

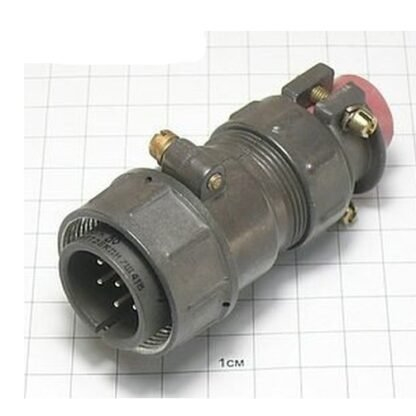

Соединитель 2РТТ20КПН5Ш7В представляет собой цилиндрический теплостойкий низкочастотный разъём, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Изделие применяется для электрического соединения и механического сочленения кабельных и приборных частей в составе различных электротехнических и радиотехнических устройств.

Конструктивно соединитель состоит из двух частей — вилки и розетки, каждая из которых может быть выполнена как приборной, так и кабельной. Вилки и розетки могут иметь прямой или угловой патрубок, а также поставляться с резиновым кожухом или без него, что позволяет подбирать исполнение под конкретные условия монтажа и требования к защите кабельной разделки.

Расшифровка обозначения 2РТТ20КПН5Ш7В

Маркировка изделия построена по отраслевой системе обозначений и содержит полную информацию о типе и исполнении разъёма:

• 2РТТ — тип соединителя;
• 20 — условный размер корпуса;
• К — вид корпуса: блочный обозначается буквой Б, кабельный — буквой К;
• П — вид патрубка: П означает прямой, У — угловой;
• Н — вид гайки патрубка: Н применяется для неэкранированного кабеля, Э — для экранированного;
• 5 — количество контактов;
• Ш — часть соединителя: Ш обозначает вилку, Г — розетку;
• 7 — обозначение сочетания контактов;
• В — всеклиматическое исполнение.

Таким образом, рассматриваемое изделие является вилкой кабельного корпуса с прямым патрубком и гайкой для неэкранированного кабеля, имеющей пять контактов, с седьмым вариантом сочетания контактов, во всеклиматическом исполнении.

Технические характеристики

Подтверждённые параметры соединителя определяют области его применения и допустимые режимы эксплуатации:

• максимальное рабочее напряжение — до 700 В;
• максимальная токовая нагрузка на контакт — 20 А;
• сопротивление электрического контакта — не более 0,005 Ом для контактов диаметром до 5,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• число циклов соединения и разъединения — до 500.

Перечисленные значения относятся к электрическим и климатическим параметрам изделия. Совокупность этих характеристик обеспечивает стабильность контактного соединения при длительной эксплуатации и сохранение рабочих свойств в широком диапазоне температур.

Условия эксплуатации и применение

Соединитель 2РТТ20КПН5Ш7В устойчив к вибрациям и ударам, что делает его пригодным для использования в различных условиях эксплуатации, включая повышенные температуры и механические нагрузки. Прочность и стойкость к внешним воздействиям позволяют применять изделие в составе оборудования, работающего в подвижных и вибронагруженных узлах, а также в аппаратуре, эксплуатируемой на открытом воздухе и в неотапливаемых помещениях.

Благодаря всеклиматическому исполнению разъём подходит для работы в цепях постоянного и переменного тока низкой частоты, в том числе в системах питания, управления и передачи сигналов. Возможность выбора прямого или углового патрубка и наличие либо отсутствие резинового кожуха дают возможность рационально организовать кабельную разводку и защитить место разделки кабеля.

Приёмка и обозначение исполнения

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям по данной категории приёмки. Артикул товара — 5403, категория — 2РТТ20. Соединитель выпускается в рамках типового ряда 2РТТ20, что обеспечивает совместимость вилки и розетки внутри данного типоразмера корпуса с одинаковым числом контактов и сочетанием контактов.

При подборе ответной части необходимо учитывать вид корпуса, вид патрубка, вид гайки, количество контактов, сочетание контактов и исполнение, указанные в обозначении. Для рассматриваемого изделия ответной частью будет розетка соответствующего типоразмера с тем же числом контактов и тем же обозначением сочетания контактов. Соблюдение этого условия обеспечивает электрическую и механическую совместимость частей соединителя и корректную работу собранного соединения на протяжении установленного числа циклов сочленения.
