2РТТ20КПН5Ш40В: кабельная вилка для надежных электрических соединений

2РТТ20КПН5Ш40В — цилиндрический многоконтактный электрический соединитель серии 2РТТ, предназначенный для создания разъемных соединений в цепях постоянного и переменного тока. Исполнение применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный электрический контакт.

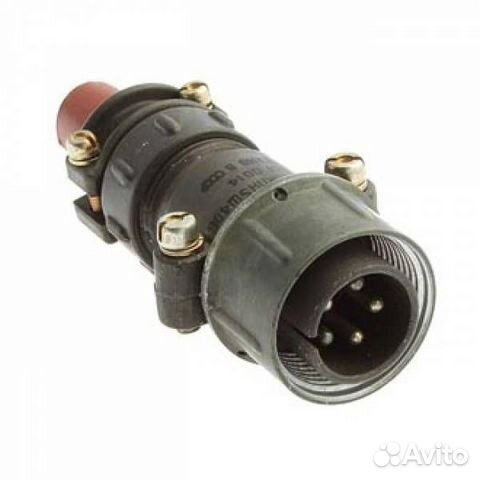

Модель выполнена в формате кабельной вилки с прямым патрубком и гайкой для неэкранированного кабеля. Резьбовое сочленение помогает надежно фиксировать разъем в рабочем положении и снижает риск самопроизвольного рассоединения при вибрации или перемещении оборудования.

Основные особенности 2РТТ20КПН5Ш40В

Маркировка 2РТТ20КПН5Ш40В указывает на принадлежность изделия к серии цилиндрических пылебрызгозащищенных соединителей. Разъем рассчитан на объемный монтаж и пайку проводников, что обеспечивает прочное соединение контактов с кабелем.

К ключевым особенностям относятся:

• Кабельное исполнение вилки с прямым патрубком.

• Пять контактов диаметром 2,5 мм.

• Резьбовой способ сочленения с ответной частью.

• Гайка для применения с неэкранированным кабелем.

• Серебряное покрытие контактов, способствующее низкому переходному сопротивлению.

• Пылебрызгозащищенный металлический корпус.

• Монтаж проводников методом пайки.

Технические характеристики

Разъем 2РТТ20КПН5Ш40В рассчитан на эксплуатацию в цепях с существенной электрической нагрузкой. Для одного контакта указывают рабочий ток до 25 А, а максимальное рабочее напряжение постоянного тока составляет до 700 В. В рамках серии 2РТТ соединители могут применяться в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В — точные допустимые параметры следует сверять с документацией для конкретной схемы и исполнения.

Указанные характеристики позволяют использовать 2РТТ20КПН5Ш40В в оборудовании, для которого требуются надежные разъемные соединения, рассчитанные на продолжительную работу и повторное подключение.

Применение разъема

Вилка 2РТТ20КПН5Ш40В применяется как соединитель общего назначения в различной электротехнической и электронной технике. Пять контактов дают возможность передавать питание, сигналы управления или несколько независимых электрических цепей через один разъемный интерфейс.

Типичные направления использования:

• Радиотехническая и радиоэлектронная аппаратура.

• Промышленные системы автоматики и управления.

• Измерительные комплексы и испытательное оборудование.

• Электрошкафы, пульты и коммутационные панели.

• Транспортная, энергетическая и специальная техника.

• Кабельные сборки, требующие надежного резьбового соединения.

Например, разъем может использоваться для подключения внешнего кабеля к приборному модулю: корпус вилки закрепляется на кабеле, а ответная часть устанавливается на панели или в составе оборудования. Резьбовая фиксация поддерживает устойчивость соединения при вибрациях и механических воздействиях.

Условия эксплуатации и монтаж

Конструкция 2РТТ20КПН5Ш40В рассчитана на работу при температуре окружающего воздуха от −60 до +100 °C. Соединитель также заявлен как устойчивый к воздействию вибрации и пониженного атмосферного давления; климатическое исполнение — всеклиматическое, категория «В».

При монтаже важно соблюдать несколько правил:

• Подбирать ответную часть с полностью совпадающими серией, габаритом, контактной схемой и исполнением.

• Выполнять пайку в соответствии с требованиями технической документации, не допуская перегрева изолятора и контактов.

• Использовать кабель, соответствующий сечению проводников, токовой нагрузке и условиям эксплуатации.

• Контролировать правильность распайки пяти контактов до окончательной сборки.

• Перед вводом в эксплуатацию проверять надежность резьбового соединения, качество изоляции и отсутствие повреждений корпуса.

2РТТ20КПН5Ш40В — функциональное решение для создания прочных, многократно соединяемых кабельных подключений в промышленной и радиоэлектронной технике. Сочетание пяти контактов, кабельного исполнения, резьбовой фиксации и защищенного корпуса делает этот разъем практичным элементом для оборудования, работающего в сложных условиях.
