Общее описание

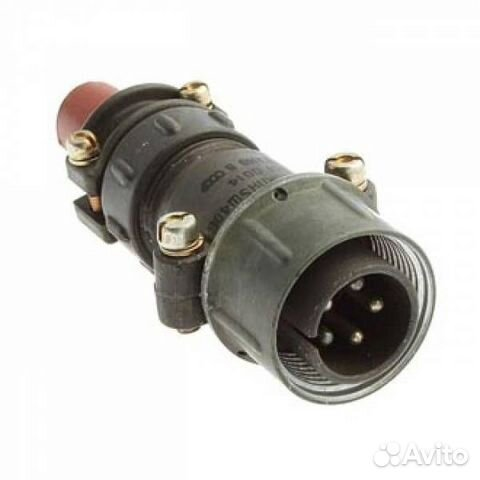

2РТТ20КПН5Ш40В — это кабельная вилка производства Элекон, относящаяся к серии низкочастотных цилиндрических соединителей 2РТТ с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель имеет приёмку «5», год выпуска — 2015, поставляется в заводской упаковке.

Назначение и применение

Вилка применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры, измерительных и промышленных устройств. Благодаря теплостойкому, тропикоустойчивому и пылебрызгозащищённому исполнению соединитель может эксплуатироваться во всеклиматических условиях. Внутренний объёмный монтаж пайкой обеспечивает надёжное электрическое соединение проводников с контактами вилки. Резьбовая фиксация предотвращает самопроизвольное расчленение под воздействием вибрации и механических нагрузок.

Подтверждённые технические особенности

• Количество контактов — 5, диаметр каждого контакта 2,5 мм, покрытие серебряное.
• Сопротивление контакта — не более 1 мОм.
• Рабочий ток на контакт — 25 А, общая нагрузка — до 125 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Наработка — минимум 1000 часов.
• Количество сочленений-расчленений — 500.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Повышенная влажность — до 98 процентов при плюс 40 градусах Цельсия.
• Пониженное давление — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Исполнение — всеклиматическое (В).

Расшифровка обозначения

Маркировка 2РТТ20КПН5Ш40В содержит полную информацию о конструкции изделия:

1. 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический соединитель нормальных габаритов.
2. 20 — условный размер корпуса.
3. КПН — вилка кабельная прямая неэкранированная.
4. 5Ш — пять контактов с отверстиями.
5. 40 — шаг контактов.
6. В — всеклиматическое исполнение.

Условия эксплуатации
