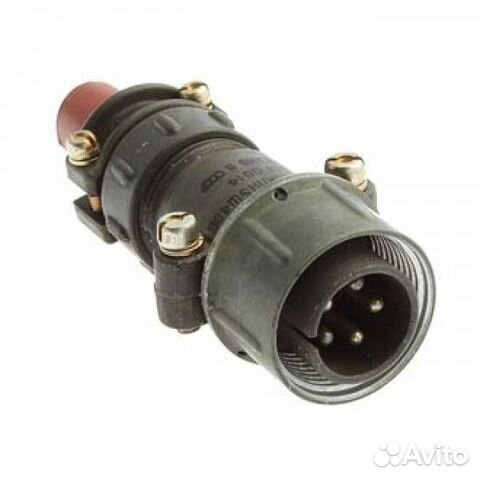

2РТТ20КПН5Ш40В 2008г «5» Элекон

Цена:

2150 ₽

В наличии: 1 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

Разъем 2РТТ20КПН5Ш40В «Элекон» — это цилиндрический низкочастотный пылебрызгозащищенный кабельный соединитель ручного соединения, выполненный в стандартной серии 2РТТ.

Разъем предназначен для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитудном значении напряжения до 850 В. Обычно применяется в промышленной и военной электронике, в условиях воздействия пыли, брызг, перепадов температур и вибрационных нагрузок.

Это вилка 2РТТ20КПН5Ш40В: пылебрызгозащищенный, негерметичный, всеклиматический цилиндрический соединитель нормальных габаритов с резьбовой фиксацией штопорного типа. Корпус имеет условный размер 20, соединитель выполнен под кабельный монтаж (вилка кабельная), патрубок без резиновых кожухов и втулок.

Количество контактов: 5 шт., диаметр контакта 2,5 мм.
Допустимый рабочий ток на один контакт: не более 25 А, суммарная токовая нагрузка на разъем — до 125 А.
Максимальное рабочее напряжение постоянного тока не более 700 В, амплитудное значение переменного напряжения — 850 В.
Сопротивление контакта не более 1 мОм, сопротивление изоляции в нормальных климатических условиях не менее 1000 МОм.

Климатическое исполнение: всеклиматическое (В), разъем рассчитан на работу в условиях от минус 60 °C до +100…+180 °C (с учетом перегрева контактов).
Устойчив к повышенной относительной влажности до 98% при температуре +40 °C и к пониженному атмосферному давлению (вплоть до порядка1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па).
Механическая прочность: количество сочленений–расчленений не менее 500, минимальная наработка порядка 1000 часов.

Условное обозначение «5» в наименовании указывает, как правило, на серию/модификацию производителя «Элекон» и соответствует стандартной конструкции 2РТТ20 с пятью серебряными контактами, кабельным присоединением и пылебрызгозащитным исполнением. Такие разъемы используются как взаимозаменяемые с аналогичными изделиями других производителей серии 2РТТ при соблюдении системы допусков и посадок.

Описание

2РТТ20КПН5Ш40В

2РТТ20КПН5Ш40В: кабельная вилка для надежных электрических соединений

2РТТ20КПН5Ш40В — цилиндрический многоконтактный электрический соединитель серии 2РТТ, предназначенный для создания разъемных соединений в цепях постоянного и переменного тока. Исполнение применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный электрический контакт.

Модель выполнена в формате кабельной вилки с прямым патрубком и гайкой для неэкранированного кабеля. Резьбовое сочленение помогает надежно фиксировать разъем в рабочем положении и снижает риск самопроизвольного рассоединения при вибрации или перемещении оборудования.

Основные особенности 2РТТ20КПН5Ш40В

Маркировка 2РТТ20КПН5Ш40В указывает на принадлежность изделия к серии цилиндрических пылебрызгозащищенных соединителей. Разъем рассчитан на объемный монтаж и пайку проводников, что обеспечивает прочное соединение контактов с кабелем.

К ключевым особенностям относятся:

Кабельное исполнение вилки с прямым патрубком.
Пять контактов диаметром 2,5 мм.
Резьбовой способ сочленения с ответной частью.
Гайка для применения с неэкранированным кабелем.
Серебряное покрытие контактов, способствующее низкому переходному сопротивлению.
Пылебрызгозащищенный металлический корпус.
Монтаж проводников методом пайки.

Технические характеристики

Разъем 2РТТ20КПН5Ш40В рассчитан на эксплуатацию в цепях с существенной электрической нагрузкой. Для одного контакта указывают рабочий ток до 25 А, а максимальное рабочее напряжение постоянного тока составляет до 700 В. В рамках серии 2РТТ соединители могут применяться в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В — точные допустимые параметры следует сверять с документацией для конкретной схемы и исполнения.

Параметр	Значение
Количество контактов	5
Диаметр контактов	2,5 мм
Рабочий ток на контакт	до 25 А
Максимальное напряжение постоянного тока	до 700 В
Максимальная частота для серии	до 3 МГц
Сопротивление электрического контакта	не более 1 мОм
Сопротивление изоляции	не менее 1000 МОм
Число сочленений и расчленений	500
Минимальная наработка	1000 часов
Температура эксплуатации	от −60 до +100 °C
Габаритные размеры	39 × 29,5 × 74 мм

Указанные характеристики позволяют использовать 2РТТ20КПН5Ш40В в оборудовании, для которого требуются надежные разъемные соединения, рассчитанные на продолжительную работу и повторное подключение.

Применение разъема

Вилка 2РТТ20КПН5Ш40В применяется как соединитель общего назначения в различной электротехнической и электронной технике. Пять контактов дают возможность передавать питание, сигналы управления или несколько независимых электрических цепей через один разъемный интерфейс.

Типичные направления использования:

Радиотехническая и радиоэлектронная аппаратура.
Промышленные системы автоматики и управления.
Измерительные комплексы и испытательное оборудование.
Электрошкафы, пульты и коммутационные панели.
Транспортная, энергетическая и специальная техника.
Кабельные сборки, требующие надежного резьбового соединения.

Например, разъем может использоваться для подключения внешнего кабеля к приборному модулю: корпус вилки закрепляется на кабеле, а ответная часть устанавливается на панели или в составе оборудования. Резьбовая фиксация поддерживает устойчивость соединения при вибрациях и механических воздействиях.

Условия эксплуатации и монтаж

Конструкция 2РТТ20КПН5Ш40В рассчитана на работу при температуре окружающего воздуха от −60 до +100 °C. Соединитель также заявлен как устойчивый к воздействию вибрации и пониженного атмосферного давления; климатическое исполнение — всеклиматическое, категория «В».

При монтаже важно соблюдать несколько правил:

Подбирать ответную часть с полностью совпадающими серией, габаритом, контактной схемой и исполнением.
Выполнять пайку в соответствии с требованиями технической документации, не допуская перегрева изолятора и контактов.
Использовать кабель, соответствующий сечению проводников, токовой нагрузке и условиям эксплуатации.
Контролировать правильность распайки пяти контактов до окончательной сборки.
Перед вводом в эксплуатацию проверять надежность резьбового соединения, качество изоляции и отсутствие повреждений корпуса.

2РТТ20КПН5Ш40В — функциональное решение для создания прочных, многократно соединяемых кабельных подключений в промышленной и радиоэлектронной технике. Сочетание пяти контактов, кабельного исполнения, резьбовой фиксации и защищенного корпуса делает этот разъем практичным элементом для оборудования, работающего в сложных условиях.
