Назначение и область применения

2РТТ20КПН5Ш40В — это низкочастотный цилиндрический соединитель серии 2РТТ, выполненный в виде кабельной вилки с резьбовой фиксацией и всеклиматическим исполнением. Он предназначен для соединения электрических цепей постоянного и переменного тока в сложных климатических и вибрационных условиях. Соединитель используется во внутреннем объемном монтаже, в цепях с токами частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Чаще всего изделие применяется в радиоэлектронной аппаратуре, бортовых и промышленных устройствах, где требуется теплостойкость, пылебрызгозащита и устойчивость к вибрациям. Конструкция рассчитана на многократные сочленения и расчленения без потери электрических характеристик, что делает соединитель удобным для ремонтопригодного оборудования и модульных систем.

Условное обозначение и конструкция

Маркировка 2РТТ20КПН5Ш40В содержит полную информацию о конструктивных особенностях соединителя:

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищенный, цилиндрический, для внутреннего объемного монтажа;
• 20 — условный размер корпуса габарита 20;
• КПН — вилка кабельная с прямым патрубком и гайкой для обычного (не экранированного) кабеля;
• 5Ш — пять контактов, часть соединителя «Ш» (вилка);
• 40 — условное сочетание контактов (схема подключения);
• В — всеклиматическое исполнение, обеспечивающее работу в широком диапазоне температур и влажности.

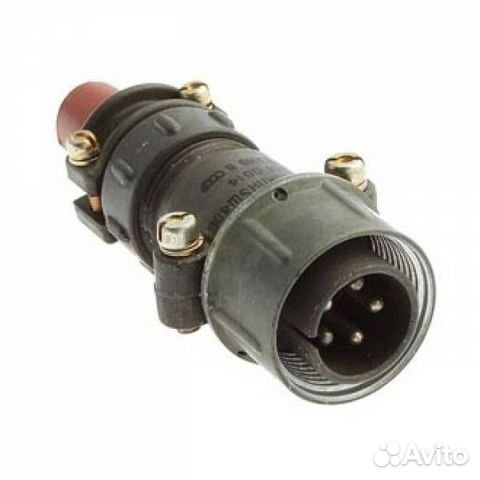

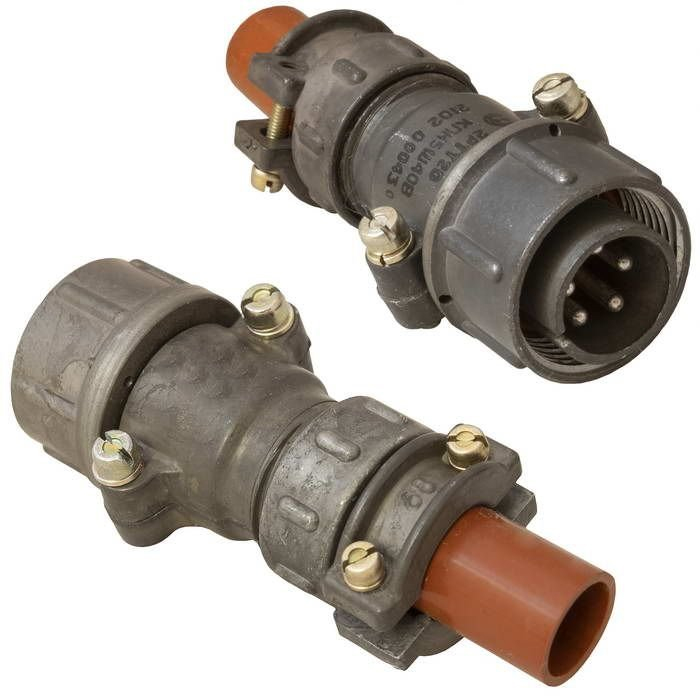

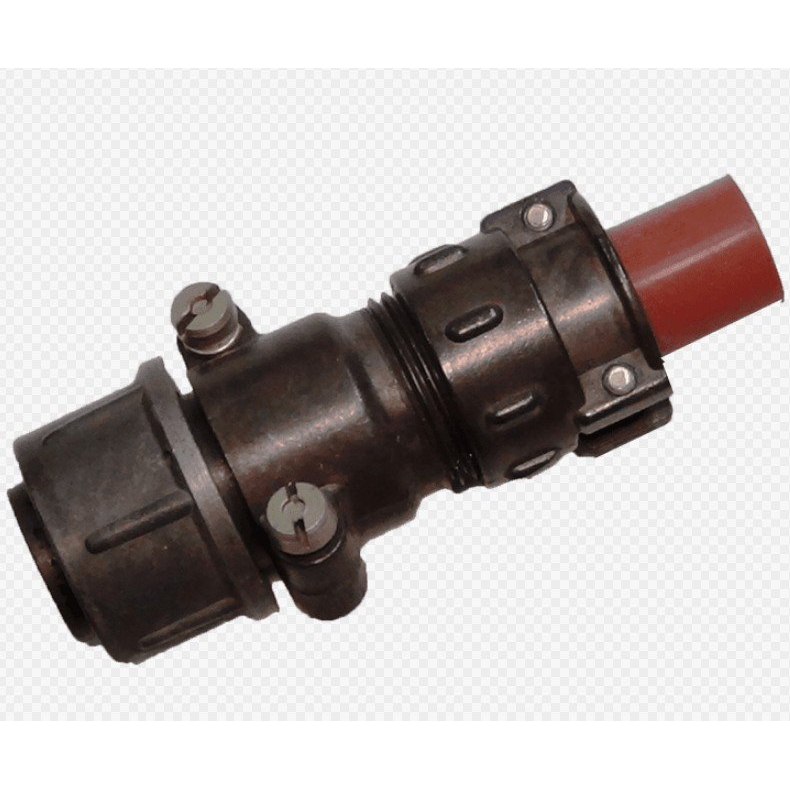

Конструктивно соединитель представляет собой цилиндрический корпус с резьбовым механизмом фиксации ответной части. Прямой кабельный патрубок упрощает ввод провода и обеспечивает компактность при монтаже. Наличие гайки позволяет надежно закреплять соединитель на кабеле без применения дополнительных экранирующих элементов.

Основные электрические и механические характеристики

Соединитель оснащен пятью контактами диаметром около 2,5 мм каждый. Максимальный ток на один контакт составляет не более примерно 25 А, суммарный ток по всем контактам — до около 125 А. Сопротивление контакта не превышает порядка 1 мОм, что обеспечивает стабильное электрическое соединение с минимальными потерями. Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм, что гарантирует надежную изоляцию между контактами и корпусом.

Диапазон рабочих температур составляет примерно от −60 до +100 °C. Изделие выдерживает повышенную влажность и вибрационные нагрузки, характерные для бортового и промышленного оборудования. Ресурс по числу сочленений-расчленений достигает десятков тысяч циклов, а срок службы составляет до нескольких тысяч часов при соблюдении условий эксплуатации. Резьбовая фиксация предотвращает самопроизвольное разъединение при вибрациях и механических воздействиях.

Применение и особенности монтажа

2РТТ20КПН5Ш40В подходит для использования в аппаратуре, где требуется защита от пыли и брызг, а также устойчивость к перепадам температур. Всеклиматическое исполнение позволяет применять соединитель как в отапливаемых помещениях, так и в неотапливаемых отсеках техники, эксплуатируемой на открытом воздухе. Прямой патрубок вилки облегчает прокладку кабеля в ограниченном пространстве.

Схема контактов с условным сочетанием «40» определяет порядок распайки проводников в вилке. При монтаже следует учитывать маркировку контактов и обеспечивать соответствие схеме подключения ответной розетки. Резьбовая гайка на корпусе позволяет фиксировать соединитель на панели или в кабельной сборке без риска ослабления при длительной эксплуатации.
