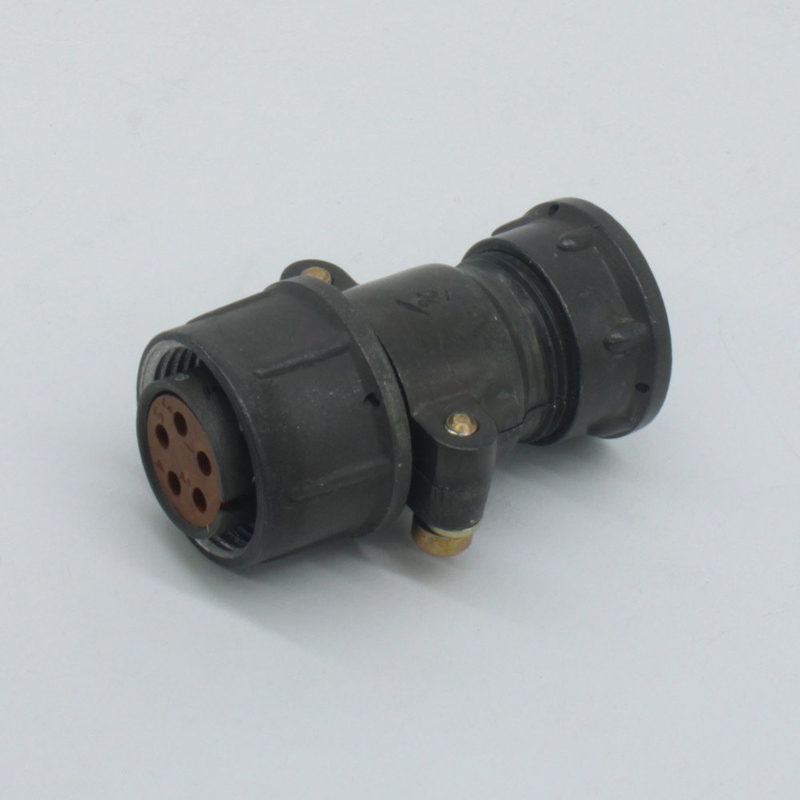

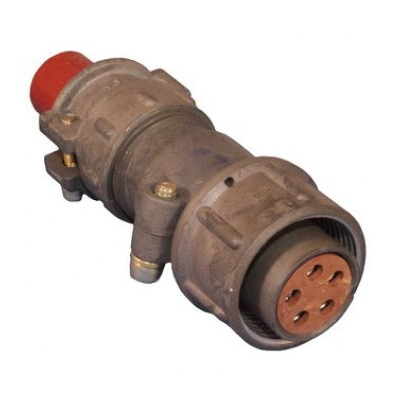

2РТТ20КПН5Г7В (ЗАМЕНА ШР20П5НШ7 РОЗЕТКИ КАБЕЛЬНЫЕ)

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ20КПН5Г7В (ЗАМЕНА ШР20П5НШ7 РОЗ КАБ)

2РТТ20КПН5Г7В представляет собой кабельную розетку цилиндрического низкочастотного соединителя теплостойкого и пылебрызгозащищенного типа с ручным соединением.

Описание

Это разъем внутреннего объемного монтажа, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он обеспечивает надежное соединение с резьбовым соединением и одношпоночной поляризацией корпусов, подходит для монтажа неэкранированным кабелем с прямым патрубком и гайкой. +3

Расшифровка обозначения

2РТТ : теплостойкий, пылебрызгозащищенный цилиндрический разъем нормальных габаритов.
20 : условный размер корпуса.
КПН : кабельный корпус, прямой патрубок, гайка для неэкранированного кабеля.
5Г : 5 контактов (гнезда розетки).
7 : сочетание контактов (диаметр 1,5 мм).
В : всеклиматическое исполнение.

Технические характеристики

Параметр	Значение
Количество контактов	5 шт (Ø 1,5 мм) +1
Макс. ток на контакт	10 А
Макс. общая токовая нагрузка	50 А
Макс. напряжение	850 В (ампл.) +1
Сопротивление контакта	≤ 2,5 мОм +1
Рабочая температура	-60…+100 °C +1
Сопротивление изоляции	≥ 5000 МОм +1
Количество соединений	500
Материал контактов	Серебро (пайка)
Вибрация	1-5000 Гц, 30 g

Замена и аналоги

Является заменой для розетки ШР20П5НШ7, сохраняя совместимость по габаритам и электрическим параметрам. Используется в промышленных системах, включая HVAC/R оборудование, для надежного подключения кабелей в жестких условиях. +3
