Назначение соединителя 2РТТ20КПН5Г7В

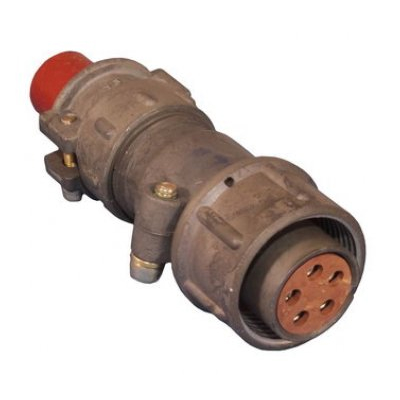

2РТТ20КПН5Г7В — это кабельная розетка, представляющая собой теплостойкий, пылебрызгозащищённый цилиндрический низкочастотный соединитель ручного соединения с внутренним объёмным монтажом. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется там, где требуется надёжное и разъёмное соединение кабелей, а также удобство монтажа и обслуживания электрических линий.

Данный соединитель является полной заменой розетке ШР20П5НШ7 (или ШР20П5НШ7Н) и полностью совместим с ней по характеристикам. Это позволяет использовать его при ремонте, модернизации и замене вышедших из строя элементов без изменения конструкции сопрягаемых узлов.

Расшифровка условного обозначения

Условное обозначение 2РТТ20КПН5Г7В имеет строгую структуру и расшифровывается следующим образом:

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый цилиндрический нормальных габаритов;
• 20 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 5 — количество контактов;
• Г — розетка;
• 7 — сочетание контактов: пять контактов диаметром 1,5 мм;
• В — всеклиматическое исполнение.

Подтверждённые технические характеристики

Соединитель оснащён пятью контактами диаметром 1,5 мм с серебряным покрытием. Монтаж контактов выполняется пайкой. Максимальная токовая нагрузка на один контакт составляет 10 А, общая токовая нагрузка — 50 А. Сопротивление контакта не превышает 2,5 мОм, а сопротивление изоляции составляет не менее 5000 МОм.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Сочленение резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение. Ресурс работы составляет 500 сочленений-расчленений.

Корпус изделия металлический, изолятор выполнен из карболита. Соединитель рассчитан на всеклиматическое исполнение, что подтверждается буквой «В» в обозначении. Приёмка товара — «5».

Условия эксплуатации и применение

Розетка используется для надёжного соединения кабелей в различных условиях, включая воздействие вибрации с частотой от 1 до 5000 Гц и ускорением до 30 g, а также механических ударов. Благодаря теплостойкости, пылебрызгозащищённости и всеклиматическому исполнению соединитель подходит для работы в сложных условиях окружающей среды.

Типовые области применения включают электрические цепи постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), где требуется быстрая замена и надёжная фиксация кабельных линий. Изделие востребовано в промышленном оборудовании, приборах и системах, где важны устойчивость к вибрации, ударам и перепадам температуры.

Ключевые особенности

• Пять контактов диаметром 1,5 мм с серебряным покрытием и пайкой для монтажа.
• Токовая нагрузка до 10 А на контакт и до 50 А суммарно.
• Сопротивление контакта не более 2,5 мОм, сопротивление изоляции не менее 5000 МОм.
• Рабочая температура от минус 60 до плюс 100 градусов Цельсия.
• Резьбовое сочленение с одношпоночной поляризацией.
• Ресурс 500 сочленений-расчленений.
• Металлический корпус и изолятор из карболита.
• Всеклиматическое исполнение и приёмка «5».
• Полная совместимость и взаимозаменяемость с розеткой ШР20П5НШ7 (ШР20П5НШ7Н).
