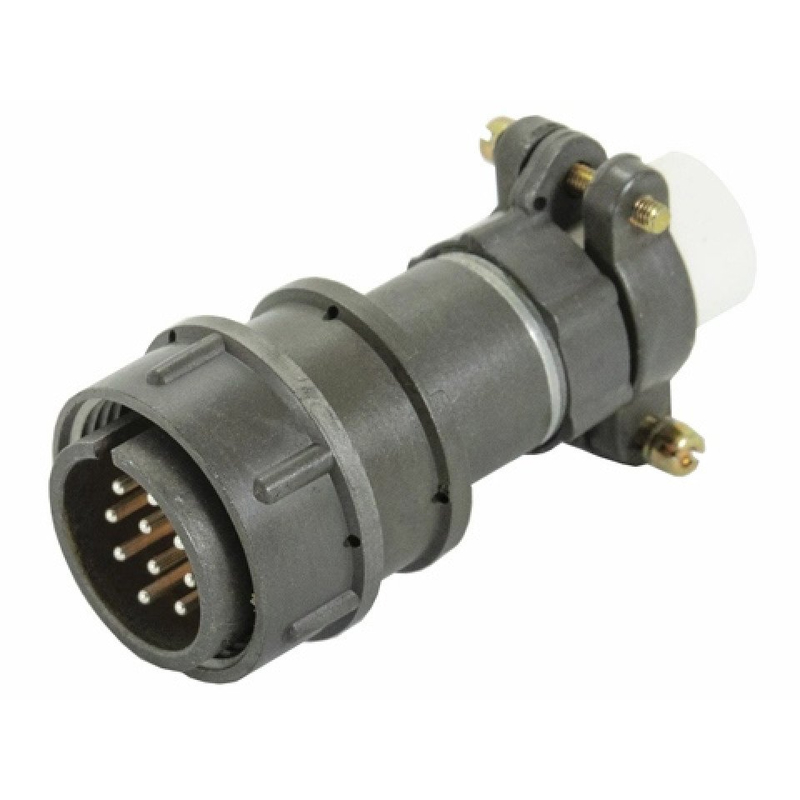

2РТТ20КПН5Г7В: кабельная розетка для надёжных электрических соединений

2РТТ20КПН5Г7В — низкочастотный цилиндрический соединитель серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком. Разъём применяется для разъёмного соединения электрических цепей постоянного и переменного тока в составе промышленной, радиоэлектронной и специальной аппаратуры.

Конструкция рассчитана на эксплуатацию в условиях, где особенно важны механическая прочность, устойчивость к внешним воздействиям и стабильность контакта. Резьбовое сочленение фиксирует подключение и помогает предотвратить случайное разъединение при вибрации, перемещении кабеля или работе оборудования.

Расшифровка маркировки

Обозначение 2РТТ20КПН5Г7В содержит основные сведения об исполнении соединителя:

• 2РТТ — серия теплостойких, пылебрызгозащищённых цилиндрических соединителей нормальных габаритов.

• 20 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок для ввода кабеля.

• Н — исполнение для неэкранированного кабеля.

• 5 — пять контактов.

• Г — розетка.

• 7 — сочетание контактов: пять контактов диаметром 1,5 мм.

• В — всеклиматическое исполнение.

Таким образом, 2РТТ20КПН5Г7В представляет собой кабельную розетку с пятью контактами, предназначенную для монтажа на неэкранированный кабель и работы в широком диапазоне внешних условий.

Технические особенности

Соединители данного исполнения рассчитаны на передачу сигналов и питания в цепях с частотой до 3 МГц. Для модели с контактной группой «5Г7» характерны пять контактов диаметром 1,5 мм. Номинальная нагрузка на один контакт может достигать 10 А, а суммарная токовая нагрузка — до 50 А.

К ключевым характеристикам относятся:

• амплитудное значение напряжения цепи — до 850 В;

• сопротивление контакта — не более 2,5 мОм;

• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;

• рабочий температурный диапазон — от −60 °C до +100 °C;

• число циклов сочленения и расчленения — до 500;

• серебряное покрытие контактов;

• пайка как способ электрического монтажа.

Высокое сопротивление изоляции и малое переходное сопротивление контактов способствуют стабильной передаче электрического сигнала и снижению потерь в соединении.

Конструкция и эксплуатация

Разъём 2РТТ20КПН5Г7В относится к негерметичным соединителям внутреннего монтажа. Он имеет металлический корпус и пылебрызгозащищённое исполнение, поэтому подходит для оборудования, работающего в помещениях, производственных зонах и других условиях с повышенными требованиями к прочности коммутационных узлов.

Резьбовой механизм соединения обеспечивает надёжную фиксацию розетки с ответной вилкой. Одношпоночная поляризация корпуса помогает исключить неправильное сопряжение частей разъёма при подключении. Контакты предназначены для объёмного монтажа пайкой, что позволяет формировать устойчивое соединение проводников внутри кабельной сборки.

Где используется 2РТТ20КПН5Г7В

Кабельная розетка 2РТТ20КПН5Г7В может применяться в системах, где требуется многоконтактное разъёмное соединение кабелей, блоков и электрических узлов:

• промышленное оборудование и системы автоматики;

• электрорадиоаппаратура;

• измерительные комплексы;

• силовые и сигнальные кабельные линии;

• транспортная, энергетическая и приборостроительная техника;

• оборудование, подверженное вибрационным и механическим нагрузкам.

Серия 2РТТ предназначена для соединения и разъединения проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры.

Итог

2РТТ20КПН5Г7В — это пятиштырьковая кабельная розетка цилиндрического типа с прямым патрубком, резьбовой фиксацией и всеклиматическим исполнением. Сочетание прочного корпуса, серебряных контактов, устойчивости к температурным изменениям и вибрации делает этот разъём практичным решением для надёжных электрических соединений в профессиональной аппаратуре.
