Назначение соединителя

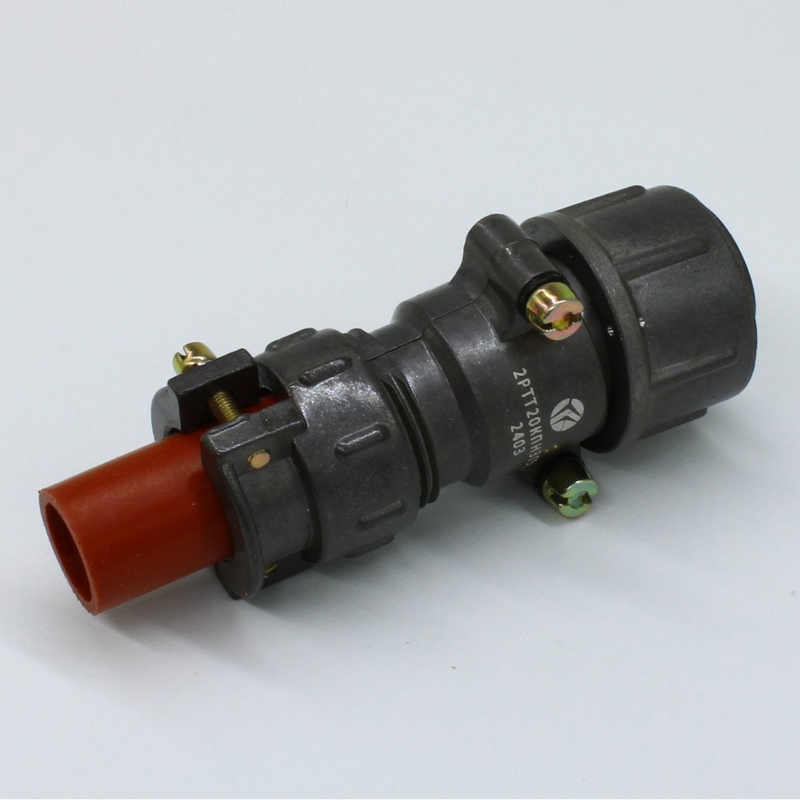

2РТТ20КПН5Г7В «Элекон» — низкочастотный цилиндрический пылебрызгозащищённый соединитель всеклиматического исполнения, выпускаемый АО «Завод Элекон». Он предназначен для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в приборных и кабельных монтажах. Основная задача изделия — обеспечить стабильный электрический контакт и защиту сочленённой пары от пыли и брызг при эксплуатации в жёстких климатических условиях.

Соединитель применяется для внутреннего монтажа в корпусах приборов и на кабельных линиях. Изделие рассчитано на работу при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия, в том числе в тропических и общих климатических условиях.

Расшифровка обозначения

Маркировка 2РТТ20КПН5Г7В построена по стандартной схеме условных обозначений, принятой для данной серии. Каждый элемент маркировки несёт конкретную информацию о конструкции и исполнении соединителя.

• 2РТТ — тип соединителя: низкочастотный цилиндрический пылебрызгозащищённый.
• 20 — условный размер корпуса.
• К — кабельный корпус; возможен также приборный вариант исполнения.
• П — прямой патрубок.
• Н — гайка под неэкранированный кабель; в других модификациях применяется обозначение «Э» для экранированного кабеля.
• 5 — количество контактов.
• Г — розетка; вилка обозначается литерой «Ш».
• 7 — номер сочетания контактов, то есть конкретная схема расположения «папа — мама».
• В — всеклиматическое исполнение.

Технические особенности

Максимальное рабочее напряжение соединителя составляет до 850 вольт амплитудного значения как для постоянного, так и для переменного тока. Рабочий ток на один контакт обычно находится в пределах от 20 до 200 ампер в зависимости от конкретной модификации и условий эксплуатации.

Сопротивление изоляции между контактами составляет не менее 1000 мегаом, а по ряду источников достигает 5000 мегаом. Контакты имеют серебряное покрытие, которое обеспечивает хорошую токопроводимость и стойкость к коррозии.

Конструктивно соединитель состоит из вилки и розетки. Корпуса соединяются резьбой и имеют одношпоночную поляризацию, что исключает неправильную ориентацию при сочленении. Кабельная часть поставляется с прямым патрубком и гайкой для неэкранированного кабеля; патрубок может быть исполнен с резиновыми кожухами или без них.

Применение и монтаж

Соединитель используется в электронной аппаратуре, измерительных приборах, радиоэлектронных средствах и других устройствах, где требуется надёжное пылебрызгозащищённое соединение. Монтаж выполняется пайкой или объёмным монтажом на кабеле, а также внутренним монтажом в корпусах приборов.

Благодаря всеклиматическому исполнению изделие пригодно для эксплуатации в широком диапазоне температур и в условиях повышенной влажности, что делает его востребованным в ответственных узлах промышленного и специального назначения.

Сведения о поставке

Товар поставляется в заводской упаковке производителя. Артикул изделия — 20522. Категория — 2РТТ20. Приёмка — «5». Год выпуска — 2007. Краткая характеристика из каталога — заводская упаковка.
