Назначение

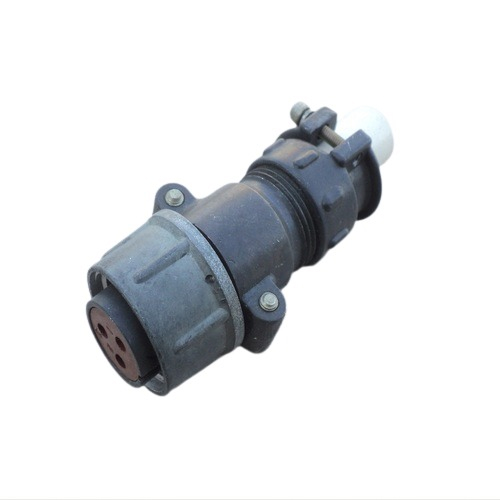

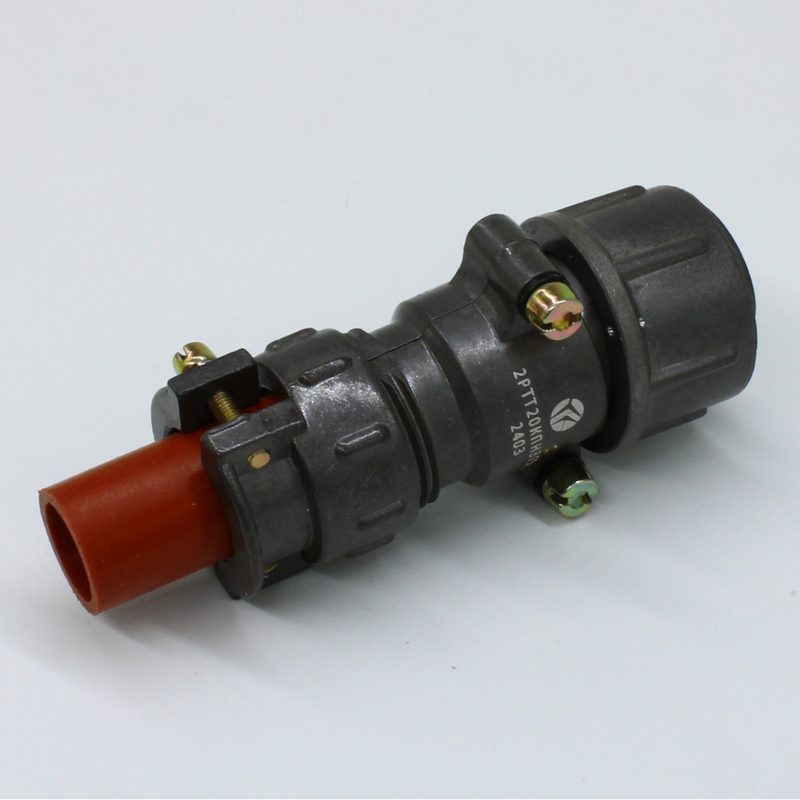

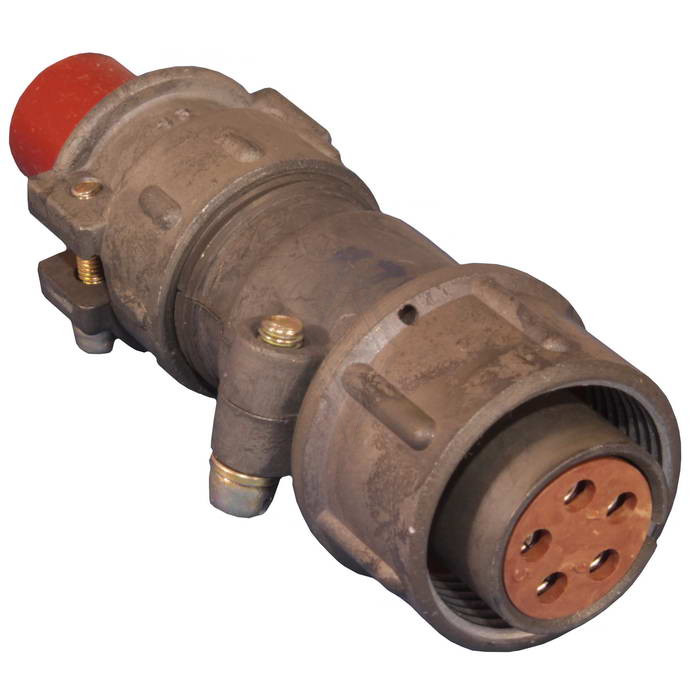

Соединитель 2РТТ20КПН5Г40В представляет собой кабельную розетку, предназначенную для использования в электрических цепях с токовой нагрузкой до 25 А на контакт и максимальным рабочим напряжением до 700 В (амплитудное значение до 850 В). Изделие применяется в качестве соединителя общего назначения в радиоэлектронной и радиотехнической аппаратуре.

В составе поставки указан кожух КПН3Г5В, который относится к элементам корпусной части соединителя. Данный кожух предназначен для защиты контактной группы и кабельного ввода от внешних воздействий, а также для механического объединения частей разъёма при монтаже.

Подтверждённые особенности

Ниже приведены характеристики, указанные для соединителя 2РТТ20КПН5Г40В. Значения приведены в том виде, в каком они заявлены в описании товара.

• Тип соединителя: теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
• Условный размер корпуса: 20.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 5.
• Сочетание контактов: 40 (пять контактов диаметром 2,5 мм).
• Покрытие контактов: серебро.
• Сопротивление электрического контакта: не более 1 мОм.
• Исполнение: всеклиматическое.
• Токовая нагрузка: до 25 А на контакт.
• Максимальное рабочее напряжение: до 700 В, амплитудное значение до 850 В.

Указанное сочетание материалов контактов и их покрытия обеспечивает низкое сопротивление электрического контакта, что важно для стабильной работы цепей с повышенной токовой нагрузкой. Прямой патрубок и гайка для неэкранированного кабеля упрощают монтаж кабельной части без применения экранирующих элементов.

Условия эксплуатации

Соединитель рассчитан на эксплуатацию в широком диапазоне внешних воздействий. Заявленный температурный диапазон составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

По механическим нагрузкам указаны следующие значения:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Механический удар одиночного действия: до 10 000 метров на секунду в квадрате.
• Механический удар многократного действия: до 1500 метров на секунду в квадрате.

Всеклиматическое исполнение и пылебрызгозащищённая конструкция позволяют использовать изделие в аппаратуре, работающей в различных климатических зонах, включая условия повышенной влажности и запылённости.

Применение

Соединители данного типа используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они подходят для монтажа в цепях переменного и постоянного тока.

Кабельное исполнение корпуса и прямой патрубок с гайкой для неэкранированного кабеля определяют область применения: подключение кабельных линий к блокам и устройствам, где требуется быстрая стыковка и надёжный электрический контакт без экранирующей оплётки. Пять контактов диаметром 2,5 мм с серебряным покрытием обеспечивают передачу тока до 25 А на контакт, что достаточно для большинства силовых и сигнальных цепей в составе аппаратуры.

Кожух КПН3Г5В, входящий в наименование товара, выполняет функцию защитного и соединительного элемента корпуса. Подробные данные о кожухе в доступных источниках не предоставлены. При необходимости замены или подбора кожуха следует опираться на маркировку и конструктивную совместимость с соединителем 2РТТ20КПН5Г40В.

Комплектация и обозначение

Артикул товара: 5395. Категория: 2РТТ20. Название позиции: 2РТТ20КПН5Г40В КОЖУХ КПН3Г5В. Производитель в предоставленных данных не указан.

В описании товара отдельно отмечено, что информация о кожухе КПН3Г5В в доступных источниках отсутствует. Поэтому сведения о его материале, габаритах и степени защиты в настоящем описании не приводятся. Все остальные характеристики относятся к соединителю 2РТТ20КПН5Г40В и приведены в соответствии с имеющимся описанием.
