2РТТ20КПН5Г40В — кабельная розетка для надежных электрических соединений

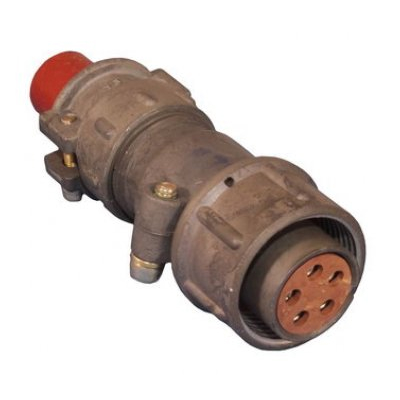

2РТТ20КПН5Г40В — цилиндрический низкочастотный электрический соединитель, выполненный в виде кабельной розетки с прямым патрубком. Модель предназначена для создания надежных разъемных соединений в радиоэлектронной, радиотехнической и промышленной аппаратуре, работающей в условиях вибраций, температурных перепадов и воздействия пыли или брызг.

Соединитель относится к серии 2РТТ — теплостойким пылебрызгозащищенным разъемам внутреннего объемного монтажа. Конструкция рассчитана на эксплуатацию в цепях постоянного, переменного и импульсного тока; для серии указывается применение на частотах до 3 МГц.

Расшифровка маркировки

Обозначение 2РТТ20КПН5Г40В отражает ключевые конструктивные особенности изделия:

• 2РТТ — цилиндрический теплостойкий пылебрызгозащищенный соединитель.

• 20 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — исполнение для неэкранированного кабеля.

• 5 — пять электрических контактов.

• Г — розетка.

• 40 — сочетание контактов: пять контактов диаметром 2,5 мм.

• В — всеклиматическое исполнение.

Основные характеристики 2РТТ20КПН5Г40В

Кабельная розетка 2РТТ20КПН5Г40В имеет пять серебреных контактов диаметром 2,5 мм. Серебряное покрытие помогает обеспечить низкое переходное сопротивление и стабильность электрического контакта при многократном подключении и отключении.

Приведенные параметры показывают, что разъем подходит для передачи питания и сигналов в оборудовании, где требуется устойчивое многоконтактное соединение с контролируемой фиксацией.

Конструктивные преимущества

Главная особенность 2РТТ20КПН5Г40В — резьбовая фиксация сочлененного положения. Она снижает риск самопроизвольного разъединения при вибрационных и механических нагрузках. Одношпоночная поляризация дополнительно исключает неправильную ориентацию ответных частей при подключении.

Прямой патрубок упрощает ввод неэкранированного кабеля и делает конструкцию удобной для монтажа в ограниченном пространстве. Кабельное исполнение позволяет формировать разъемный участок линии непосредственно на жгуте или кабеле, а пайка контактов обеспечивает прочное стационарное присоединение проводников.

Серия 2РТТ также рассчитана на эксплуатацию при вибрации в диапазоне от 1 до 5000 Гц, воздействии механических ударов и пониженном атмосферном давлении.

Где применяется разъем

Розетка 2РТТ20КПН5Г40В используется как соединитель общего назначения в оборудовании, где важны механическая прочность, надежность электрического контакта и устойчивость к климатическим воздействиям. Типовые сферы применения включают:

• Радиотехническую и радиоэлектронную аппаратуру.

• Промышленные системы управления и автоматики.

• Источники питания, распределительные устройства и измерительные комплексы.

• Приборостроительное оборудование.

• Кабельные сборки и внутренние электрические соединения машин, установок и специализированной техники.

• Аппаратуру, эксплуатируемую в широком температурном диапазоне.

Особенности подбора ответной части

Для корректной сборки необходимо учитывать не только число контактов, но и сочетание контактов, размер корпуса, вид корпуса, способ ввода кабеля и климатическое исполнение. Ответная часть должна быть совместима с исполнением 20 / 5Г40 и обеспечивать резьбовое сочленение.

При монтаже важно соблюдать распайку контактов по схеме конкретного оборудования, надежно фиксировать кабель в патрубке и исключать механическое натяжение проводников. Перед вводом в эксплуатацию рекомендуется проверить сопротивление изоляции, отсутствие повреждений изоляции и надежность резьбовой фиксации.

2РТТ20КПН5Г40В — практичное решение для создания долговечного пятиконтактного соединения в электрических цепях с рабочим напряжением до 700 В и токовой нагрузкой до 25 А на контакт.
