Назначение соединителя 2РТТ20КПН5Г40В

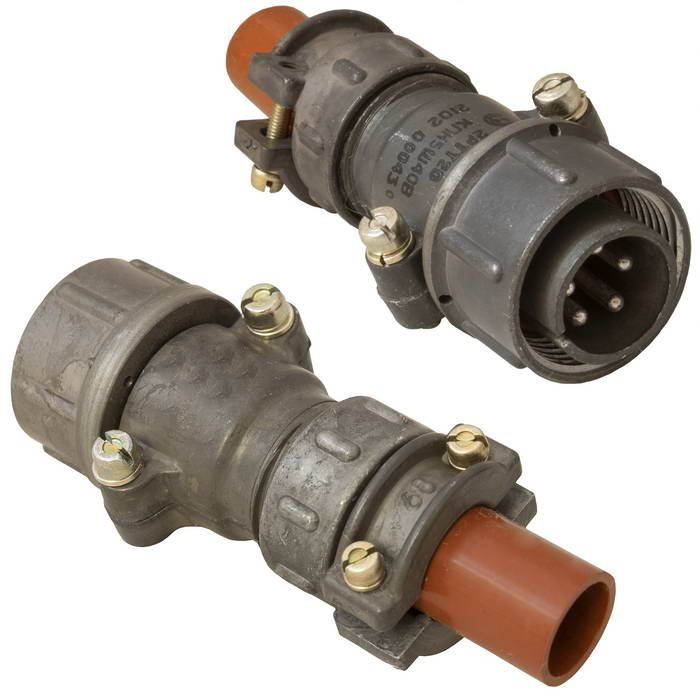

2РТТ20КПН5Г40В — низкочастотный цилиндрический соединитель серии 2РТТ, изготовленный в исполнении «розетка кабельная» с прямым патрубком под неэкранированный кабель. Изделие относится к теплостойким, пылебрызгозащищённым разъёмам общего назначения и предназначено для эксплуатации в составе радиотехнической и радиоэлектронной аппаратуры.

Основное назначение — электрическое соединение цепей постоянного и переменного тока с частотой до порядка единиц мегагерц при рабочих напряжениях до 700 В (амплитудное значение около 850 В). Номинальный рабочий ток на один контакт обычно принимается порядка 25 А, что позволяет применять соединитель в мощных, но не сверхтоковых цепях питания и сигнальных линиях.

Расшифровка условного обозначения

Обозначение 2РТТ20КПН5Г40В построено по стандартной схеме и несёт информацию о конструкции и исполнении изделия. Ниже приведены составляющие обозначения и их смысл.

• 2РТТ — тип цилиндрического пылебрызгозащищённого разъёма нормальных габаритов.
• 20 — условный размер корпуса, один из стандартных габаритов ряда 2РТТ.
• КП — кабельная розетка с прямым патрубком.
• Н5 — вариант контактной части, определяющий число и схему контактов.
• Г40 — исполнение под конкретный тип присоединения.
• В — всеклиматическое исполнение.

Подтверждённые особенности конструкции

Соединитель имеет резьбовую фиксацию сочленения, что повышает устойчивость к вибрации и механическим нагрузкам. Изделие предназначено для внутреннего объёмного монтажа. Прямой патрубок рассчитан на неэкранированный кабель.

По электрическим параметрам заявлены следующие значения: максимальное рабочее напряжение не превышает 700 В, сопротивление изоляции в нормальных условиях обычно составляет не менее 1000 МОм. Номинальный рабочий ток на контакт — порядка 25 А.

Температурный диапазон по эксплуатации ориентировочно лежит в пределах от примерно минус 60 до плюс 100 градусов Цельсия. При смене температур допускается работа в диапазоне до порядка минус 60…плюс 180 градусов Цельсия с учётом перегрева контактов. Это делает разъём пригодным для достаточно жёстких климатических условий.

Ключевые параметры

• Тип: цилиндрический низкочастотный соединитель серии 2РТТ.
• Исполнение: розетка кабельная с прямым патрубком, неэкранированный кабель.
• Рабочее напряжение: до 700 В (амплитудное около 850 В).
• Номинальный ток на контакт: порядка 25 А.
• Сопротивление изоляции: обычно не менее 1000 МОм в нормальных условиях.
• Температура эксплуатации: ориентировочно от минус 60 до плюс 100 градусов Цельсия; при смене температур — до порядка минус 60…плюс 180 градусов Цельсия с учётом перегрева контактов.
• Фиксация: резьбовая.
• Монтаж: внутренний объёмный.
• Климатическое исполнение: всеклиматическое (индекс В).

Область применения

Соединитель 2РТТ20КПН5Г40В применяется как разъём общего назначения в радиотехнической и радиоэлектронной аппаратуре, в том числе в промышленных и военных изделиях, где требуются пылебрызгозащита, теплостойкость и устойчивость к механическим нагрузкам.

Изделие используют в цепях питания и сигнальных линиях, где допустимы токи до 25 А на контакт и напряжения до 700 В. Резьбовая фиксация и внутренний объёмный монтаж делают его пригодным для условий повышенной вибрации. Всеклиматическое исполнение позволяет эксплуатировать соединитель в широком диапазоне температур и в жёстких климатических условиях.
