Назначение

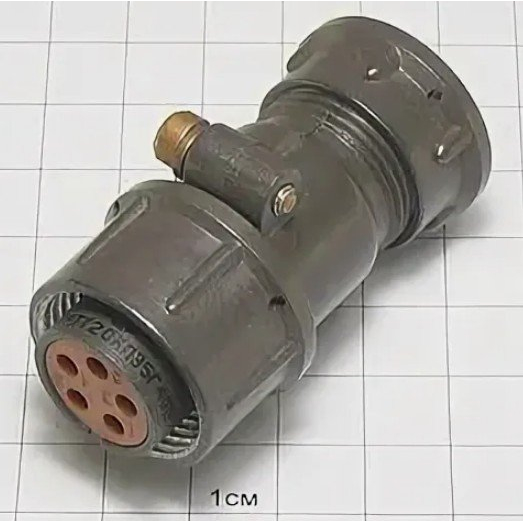

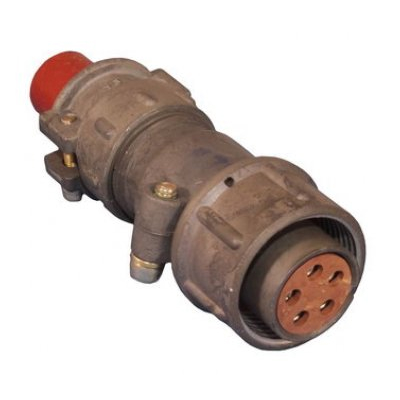

2РТТ20КПН5Г40В — кабельная розетка цилиндрического низкочастотного пылебрызгозащищенного соединителя производства НПО «Каскад». Изделие предназначено для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока в радиотехнической и радиоэлектронной аппаратуре общего назначения. Соединитель относится к категории 2РТТ20 и имеет артикул 5393.

Год выпуска — 2024. Изделие отмечено ОТК, что подтверждает прохождение заводского контроля качества. Розетка рассчитана на применение в составе электрических соединений, где требуется стабильная передача сигнала и питания при воздействии вибрации, ударов и неблагоприятных внешних условий.

Подтверждённые особенности

• Рабочий ток на контакт: 25 А.
• Максимальное рабочее напряжение: 700–850 В (амплитудное).
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Количество контактов: 5 штук диаметром 2,5 мм, покрытие серебром.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Устойчивость к вибрации: до 5000 Гц.
• Устойчивость к ударам: одиночного и многократного действия.
• Ресурс сочленений-расчленений: 500 циклов.
• Метод монтажа: пайка, для неэкранированного кабеля с прямым патрубком и гайкой.

Применение и монтаж

Соединитель 2РТТ20КПН5Г40В применяется в радиотехнической и радиоэлектронной аппаратуре общего назначения. Он рассчитан на эксплуатацию в цепях постоянного, переменного (до 3 МГц) и импульсного тока. Благодаря пылебрызгозащищенному исполнению изделие может использоваться в условиях повышенной влажности и запылённости, где требуется защита контактов от внешних воздействий.

Монтаж выполняется пайкой. Соединитель предназначен для неэкранированного кабеля с прямым патрубком и гайкой. Такое крепление обеспечивает механическую фиксацию кабеля и герметизацию ввода. Рабочая температура от минус 60 °C до плюс 100 °C позволяет применять розетку в широком диапазоне климатических условий.

Контактная группа состоит из пяти контактов диаметром 2,5 мм с серебряным покрытием. Это способствует стабильному электрическому соединению и снижению переходного сопротивления. Рабочий ток на контакт достигает 25 А, а максимальное рабочее напряжение составляет 700–850 В (амплитудное). Сопротивление контакта не превышает 1 мОм, сопротивление изоляции — не менее 1000–5000 МОм.

Изделие выдерживает вибрацию до 5000 Гц, а также удары одиночного и многократного действия. Ресурс сочленений-расчленений — 500 циклов. Год выпуска — 2024, изделие прошло ОТК. Производитель — НПО «Каскад».
