Назначение соединителя

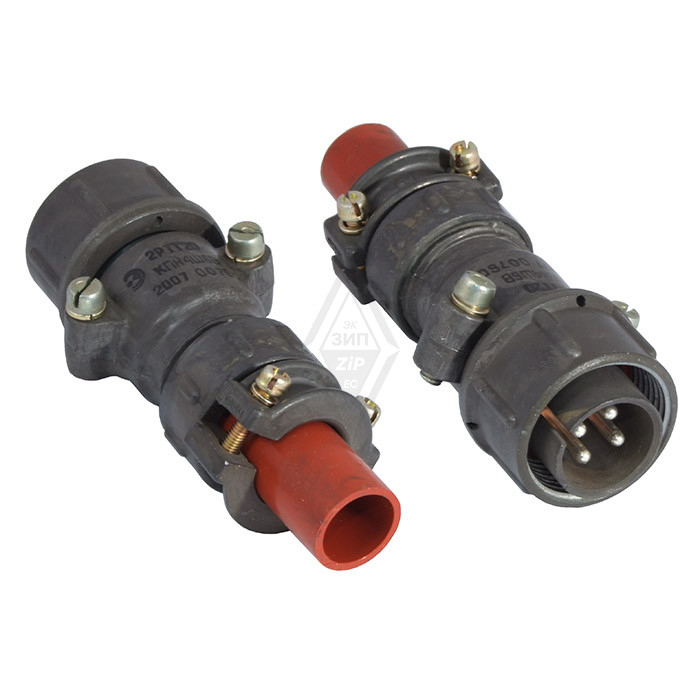

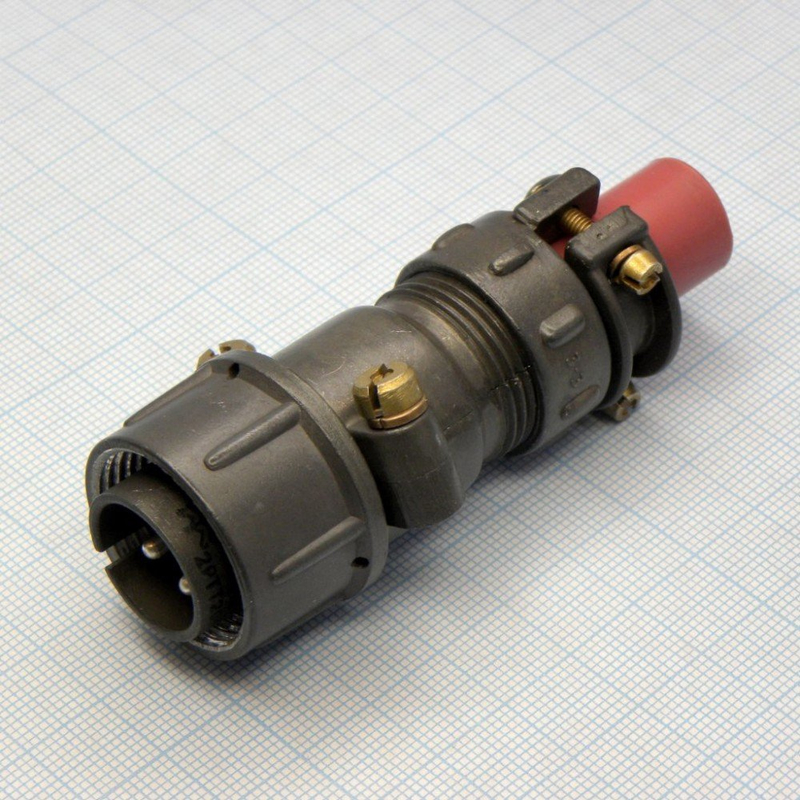

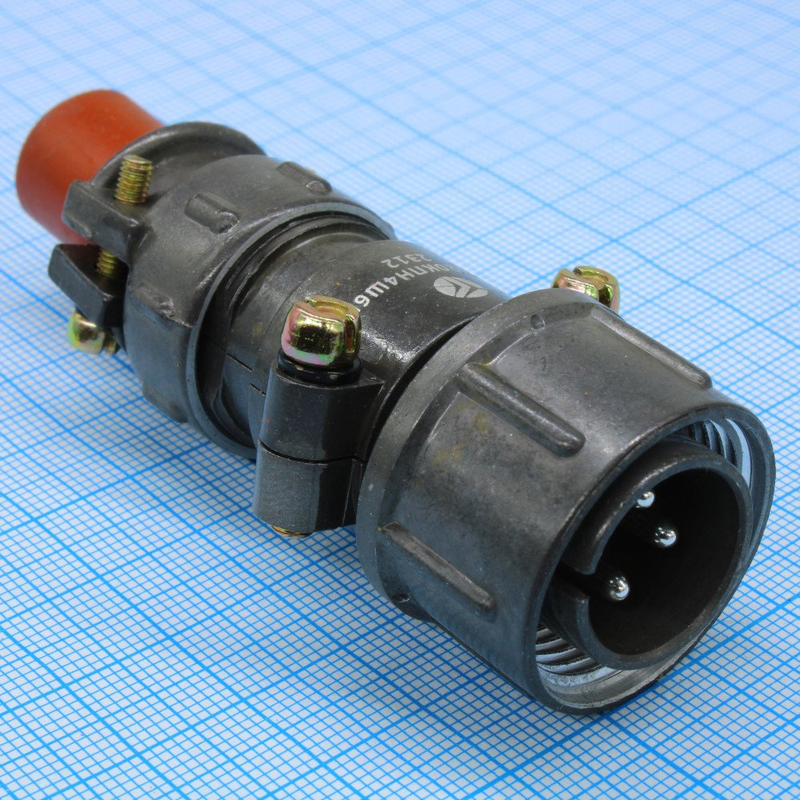

Вилка кабельная 2РТТ20КПН4Ш6В производства завода «Элекон» представляет собой цилиндрический пылебрызгозащищённый низкочастотный электрический соединитель. Изделие предназначено для коммутации силовых и сигнальных цепей в радио- и электронной аппаратуре общего назначения. Применяется в радиотехнической, радиоэлектронной и электротехнической аппаратуре двойного назначения, в том числе в цепях постоянного и переменного тока частотой до сотен килогерц.

Конструкция рассчитана на эксплуатацию в условиях повышенной вибрации, ударов и жёсткого климатического режима, что делает вилку востребованной в составе ответственных узлов, где требуется надёжное и защищённое от внешней среды соединение.

Расшифровка обозначения

Маркировка 2РТТ20КПН4Ш6В построена по принятой для таких соединителей схеме, в которой каждый символ несёт определённую информацию о конструкции и исполнении изделия.

• 2РТТ — соединитель пылебрызгозащищённый, цилиндрический, низкочастотный.
• 20 — условный размер корпуса.
• К — кабельный вид корпуса.
• П — прямой патрубок.
• Н — кольцевая гайка патрубка под неэкранированный кабель.
• 4 — количество контактов.
• Ш — вилка, то есть штырьковая часть соединителя.
• 6 — сочетание контактов: четыре штыря диаметром 2,5 мм.
• В — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и влажности.

Технические особенности

Контакты вилки — штыревые, диаметром около 2,5 мм. Материал контактов, как правило, латунь с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации.

Максимальное рабочее напряжение (амплитудное значение) обычно составляет порядка 700–850 В в зависимости от источника и условий применения. Рабочий ток на контакт чаще указывают в диапазоне 25–35 А, что позволяет использовать разъём в силовых и силосигнальных цепях. Сопротивление электрического контакта — не более примерно 1 мОм, сопротивление изоляции — не менее 1000 МОм в нормальных условиях, в некоторых источниках значение достигает 5000 МОм.

Сочленение с розеткой — резьбовое, с одношпоночной поляризацией корпусов. Такое решение исключает неверную сборку и обеспечивает надёжное взаимное фиксирование частей соединителя. Кабельная часть монтируется на кабель с резиновым кожухом или без него, поставляется с прямым патрубком и гайкой под неэкранированный кабель.

Ресурс и условия эксплуатации

Соединитель рассчитан на несколько сотен сочленений и расчленений — в технической документации указывается порядок 500 циклов. Минимальная наработка составляет порядка 1000 ч, что подтверждает пригодность изделия для длительной эксплуатации.

Интервал рабочих температур — от примерно минус 60 °C до плюс 100 °C, что соответствует всеклиматическому исполнению и позволяет применять вилку в самых разных климатических зонах.

Область применения

Благодаря пылебрызгозащищённому конструктиву и высокой устойчивости к механическим нагрузкам вилки 2РТТ20КПН4Ш6В применяют в аппаратуре, работающей в условиях вибрации, ударов и жёсткого климатического режима. Основные сферы использования:

1. Силовые цепи радиоэлектронной и электротехнической аппаратуры.
2. Сигнальные цепи постоянного и переменного тока частотой до сотен килогерц.
3. Соединения, требующие защиты от пыли и брызг.
4. Узлы двойного назначения, эксплуатируемые в широком диапазоне температур.
