Назначение соединителя

2РТТ20КПН4Ш6В — это цилиндрический низкочастотный кабельный соединитель (вилка) производства компании Элекон с приемкой ОТК. Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Соединитель применяется в составе кабельных сборок и жгутов, где требуется компактное и виброустойчивое сочленение с защитой от пыли и брызг.

Конструктивные особенности

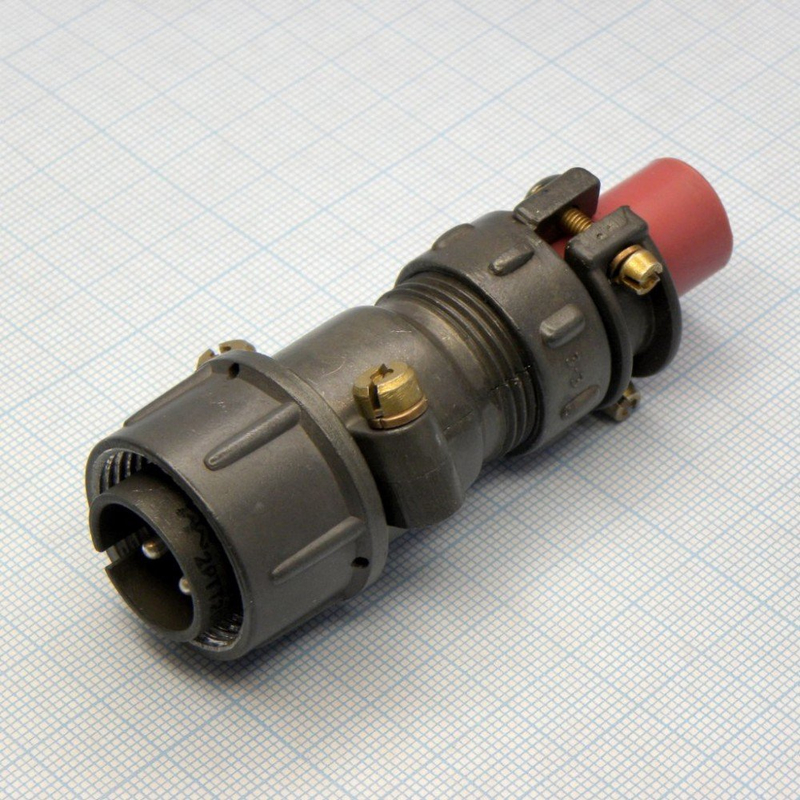

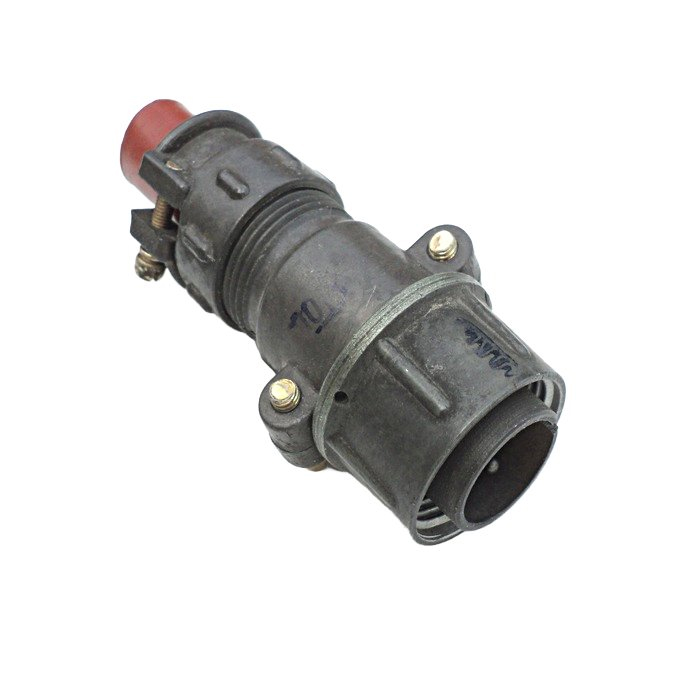

Модель оснащена четырьмя контактами и кабельным корпусом с прямым патрубком. Гайка предназначена для неэкранированного кабеля. Все контакты неподвижные, с серебряным покрытием, что обеспечивает стабильное переходное сопротивление. Корпус выполнен из алюминиевого сплава с оксидным покрытием серого цвета. Монтаж объемный, фиксация резьбовая. На фото виден типичный внешний вид вилки: серый металлический корпус с красной пластиковой вставкой и монтажными элементами.

• Тип: цилиндрический низкочастотный кабельный соединитель (вилка).
• Количество контактов: 4.
• Исполнение корпуса: кабельный, с прямым патрубком.
• Крепление кабеля: гайка для неэкранированного кабеля.
• Защита: Ш6 (пылебрызгозащита).
• Вибропрочность: исполнение В.
• Покрытие контактов: серебро.
• Материал корпуса: алюминиевый сплав с оксидным покрытием серого цвета.
• Длина: 74 мм; высота: 39 мм.
• Приемка: ОТК Элекон (16-17 гг.).
• Год: 2024.
• Артикул: 50564.

Технические характеристики

Сопротивление изоляции составляет не менее 1000 МОм. Сопротивление контактов — не более 0,005 Ом. Рабочее напряжение достигает 850 В, рабочая частота — до 3 МГц. Указанные параметры подтверждены приемкой ОТК и определяют область применения изделия.

Условия эксплуатации

Соединитель рассчитан на работу в цепях постоянного и переменного тока в пределах заявленных значений напряжения и частоты. Исполнение Ш6 обеспечивает защиту от пыли и брызг, а исполнение В — вибропрочность при механических нагрузках.

Применение

Изделие применяется для коммутации кабельных линий в приборах и устройствах, где необходимы низкочастотные соединения с повышенными требованиями к надежности контакта и стойкости к вибрации. Резьбовая фиксация и кабельный корпус с прямым патрубком упрощают монтаж в составе жгутов. Модель востребована в производстве и ремонте электронной аппаратуры, испытательных стендов и промышленного оборудования.

1. Соединение электрических цепей постоянного и переменного тока частотой до 3 МГц.
2. Работа при напряжении до 850 В.
3. Эксплуатация в условиях пыли и брызг (защита Ш6).
4. Применение в местах с повышенной вибрацией (исполнение В).

Комплектация и сведения об изделии

Поставляется как вилка 2РТТ20КПН4Ш6В с приемкой ОТК. Артикул — 50564, категория — 2РТТ20, производитель — Элекон. Год выпуска — 2024. Изделие прошло приемку ОТК Элекон (16-17 гг.). Корпус серого цвета с оксидным покрытием, контакты с серебряным покрытием. Габариты: длина 74 мм, высота 39 мм.
