Назначение соединителя

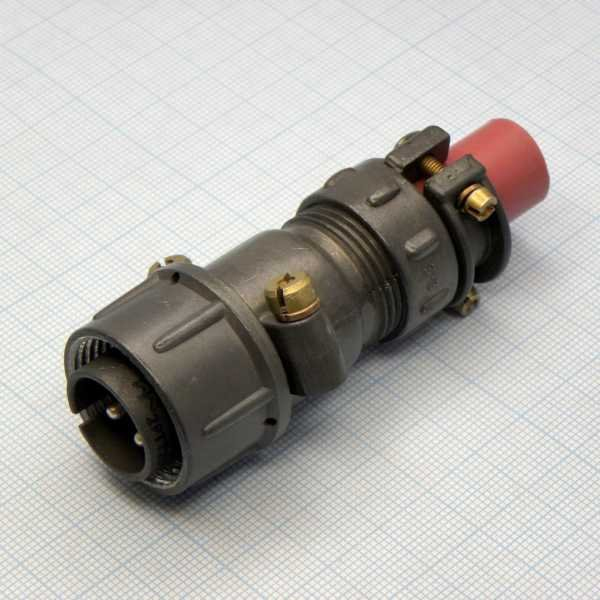

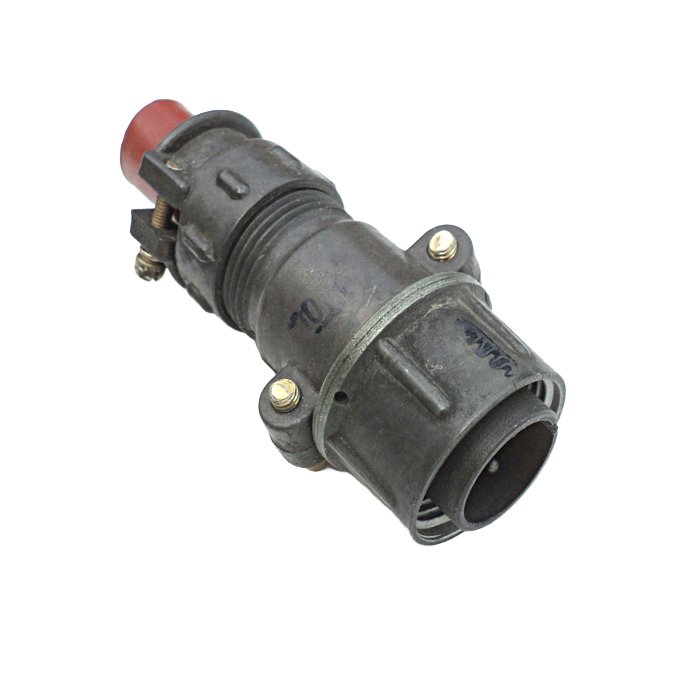

2РТТ20КПН4Ш6В от завода «Элекон» — это цилиндрический низкочастотный пылебрызгозащищённый соединитель, предназначенный для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего применения. Изделие относится к категории кабельных вилок с одношпоночной поляризацией корпусов, что исключает неправильную коммутацию при подключении.

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется во всеклиматических условиях в приборах и кабельных линиях в соответствии с техническими условиями ГЕО.364.120ТУ и АШДК.434410.060ТУ.

Технические параметры

• Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В в зависимости от источника данных.
• Номинальный рабочий ток на один контакт — от 20 до 200 А, то есть разъём способен передавать значительные токи при соответствующем монтаже.
• Монтаж контактного узла допускает использование как экранированного, так и неэкранированного кабеля.
• Предусмотрен внутренний объёмный монтаж, что упрощает компоновку в корпусе аппаратуры.
• Диаметр корпуса под гайку — порядка 20 мм (серия 2РТТ-20).

Конструкционные особенности

Корпус соединителя выполнен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Контактное покрытие — серебро, что обеспечивает стабильное переходное сопротивление и надёжную работу в условиях повышенной влажности.

В конструкции предусмотрены патрубки концевой гайки, рассчитанные на подключение как экранированного, так и неэкранированного кабеля. Пылебрызгозащищённое исполнение позволяет использовать изделие в аппаратуре, работающей в неблагоприятных внешних условиях.

Применение и совместимость

Соединитель 2РТТ20КПН4Ш6В применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая приборы и кабельные линии. Благодаря широкому диапазону рабочих токов и напряжений он подходит для цепей питания и сигнальных цепей низкой частоты.

Изделие входит в серию 2РТТ-20, что обеспечивает совместимость с другими типами соединителей этой серии по присоединительным размерам и поляризации. Наличие розеточного исполнения в серии позволяет собирать полные кабельные сборки и переходы.

Для подбора аналогов или уточнения маркировки «2РТТ20КПН4Ш6В» можно обратиться к документации производителя — завода «Элекон».
