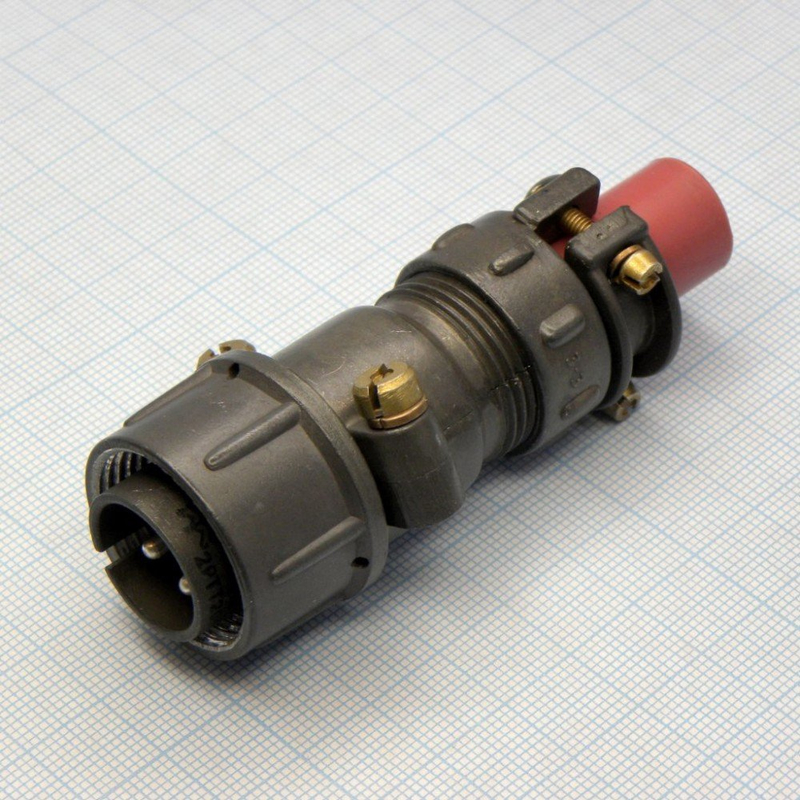

2РТТ20КПН4Ш39В 2024г «ОТК» Каскад

Цена:

2600 ₽

В наличии: 98 шт.

Производитель: Каскад

Технические характеристики

2РТТ20КПН4Ш39В Каскад «ОТК» — это кабельная вилка (соединитель) цилиндрического типа от производителя НПО «Каскад». Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение), применяется в радиоэлектронной и радиотехнической аппаратуре для внутреннего объемного монтажа.

Соединитель имеет максимальный рабочий ток на контакт 20 А, сопротивление контактов не более 1 мОм, сопротивление изоляции не менее 1000–5000 МОм в нормальных условиях.
Покрытие контактов — серебро, минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.
Рабочий диапазон температур: от -60°C до +100°C.

Устойчивость к вибрации (синусоидальной) с ускорением до 1500 м/с², одиночным ударам до 10 000 м/с² и многократным до 1500 м/с².
Работает при пониженном давлении до 1,3·10⁻⁴ Па и повышенной влажности 98% при +40°C.

Категория качества «ОТК» соответствует техническим условиям (например, АШДК.434410.060 ТУ или ГЕ0.364.120 ТУ), подходит для аппаратуры ВВСТ и спецтехники.
Соединители серии 2РТТ выпускаются в 604 типоконструкциях для надежного соединения в суровых условиях.

Эта вилка пылебрызгозащищена, теплостойка и устойчива к специальным факторам воздействия.

Описание

2РТТ20КПН4Ш39В

Разъём 2РТТ20КПН4Ш39В: надёжное соединение для промышленного оборудования

Разъём 2РТТ20КПН4Ш39В предназначен для формирования разъёмных электрических соединений в промышленной аппаратуре, системах автоматизации, измерительных комплексах и специальной технике. Исполнение этой серии ориентировано на условия, где важны механическая прочность, стабильность контакта и защита соединения при воздействии внешних факторов.

Маркировка изделия отражает его принадлежность к серии круглых многоконтактных разъёмов 2РТТ, типоразмер корпуса, вариант конструктивного исполнения и контактную схему. Буквенные и цифровые обозначения следует сопоставлять с технической документацией конкретного исполнения, поскольку они определяют конфигурацию контактов, полярность сочленения, тип части разъёма и климатическое исполнение.

Назначение и применение

Разъёмы типа 2РТТ20КПН4Ш39В применяются для передачи:

силовых цепей небольшой и средней мощности;
сигналов управления;
дискретных команд;
измерительных сигналов;
цепей питания датчиков, исполнительных механизмов и модулей автоматики;
межблочных соединений в шкафах, корпусах и приборных системах.

Круглая конструкция корпуса удобна для оборудования, в котором требуется быстрое и повторяемое подключение кабельных жгутов. Такие соединители востребованы в машиностроении, энергетике, транспорте, приборостроении, системах связи, лабораторных установках и промышленной электронике.

Конструктивные особенности

Модель 2РТТ20КПН4Ш39В относится к многоконтактным разъёмам, рассчитанным на эксплуатацию в составе кабельных и приборных соединений. Как правило, соединители этого класса имеют прочный корпус, контактные элементы с фиксированным расположением и систему механического сочленения, исключающую случайное разъединение при вибрации или перемещении кабеля.

Ключевые особенности подобных разъёмов:

круглый корпус, удобный для монтажа на панели или в составе кабельной сборки;
контактная группа с заданной схемой размещения контактов;
поляризация, предотвращающая неправильное сочленение ответных частей;
надёжная фиксация вилки и розетки;
возможность работы в составе экранированных и неэкранированных кабельных жгутов;
стойкость к механическим нагрузкам, возникающим при монтаже и эксплуатации;
пригодность для регулярных циклов соединения и разъединения.

Буква «Ш» в обозначении обычно указывает на исполнение с штырьковыми контактами, однако окончательное определение необходимо проводить по паспорту или каталожному описанию конкретной модификации. Это особенно важно при подборе ответной части, поскольку совпадать должны не только серия и габарит, но и контактная схема, полярность, исполнение корпуса и способ монтажа.

На что обратить внимание при подборе

Для правильной интеграции разъёма 2РТТ20КПН4Ш39В в оборудование необходимо проверить несколько параметров:

Параметр	Почему важен
Контактная схема	Определяет число, расположение и назначение контактов
Тип контактов	Необходим для совместимости штырьковой и гнездовой частей
Исполнение корпуса	Влияет на способ установки: кабельный, приборный, фланцевый или иной вариант
Диаметр и конструкция кабеля	Нужны для корректного подбора кабельного ввода и разгрузки натяжения
Сечение проводников	Должно соответствовать допустимой токовой нагрузке контактов
Рабочее напряжение и ток	Определяют электрическую применимость соединителя в конкретной цепи
Условия эксплуатации	Учитываются температура, влажность, вибрация, пыль, масло и другие факторы
Ответная часть	Должна полностью совпадать по серии, размеру, ключеванию и контактной формуле

Особое внимание стоит уделить распайке. Даже при механической совместимости разъёмов неправильное распределение цепей по контактам может привести к ошибкам управления, отказу оборудования или повреждению подключаемых устройств. Перед монтажом рекомендуется подготовить таблицу соединений с нумерацией контактов, цветовой маркировкой проводов и назначением каждой цепи.

Преимущества для промышленной автоматизации

Использование 2РТТ20КПН4Ш39В позволяет сделать кабельные соединения более обслуживаемыми и безопасными. Вместо неразъёмного подключения оператор или сервисный специалист получает возможность быстро отсоединить модуль, датчик, панель или внешний блок для диагностики, ремонта либо замены.

Для промышленной автоматики это означает:

сокращение времени технического обслуживания;
упрощение монтажа кабельных жгутов;
более аккуратную организацию внутренних и внешних соединений;
снижение риска ошибок при повторном подключении благодаря поляризации;
повышение устойчивости системы к вибрационным и механическим воздействиям;
удобство модульной компоновки оборудования.

Монтаж и эксплуатация

При монтаже разъёма необходимо соблюдать технологию разделки кабеля и присоединения контактов, предусмотренную для конкретного типа контактной группы. Проводники должны иметь достаточную длину, не испытывать натяжения после сборки и быть надёжно зафиксированы в кабельном вводе.

Перед вводом соединения в эксплуатацию целесообразно выполнить:

Визуальный контроль корпуса, контактов и изоляционных элементов.
Проверку соответствия распайки электрической схеме оборудования.
Контроль отсутствия коротких замыканий между соседними контактами.
Проверку надёжности фиксации кабеля и ответной части разъёма.
Измерение сопротивления изоляции при необходимости.
Контроль устойчивости соединения при рабочей вибрации и перемещении кабеля.

Разъём 2РТТ20КПН4Ш39В является практичным решением для построения надёжных разъёмных соединений в технических системах. Точная идентификация исполнения, корректный выбор ответной части и соблюдение правил монтажа позволяют обеспечить длительную и стабильную работу электрического соединения в составе промышленного оборудования.
