Назначение соединителя 2РТТ20КПН4Ш39-ОВ

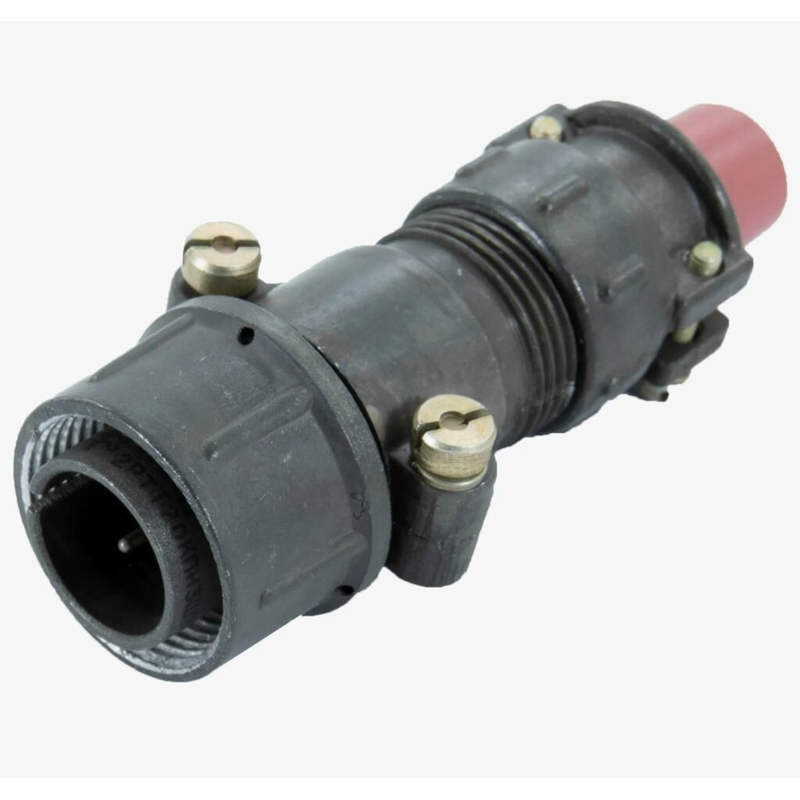

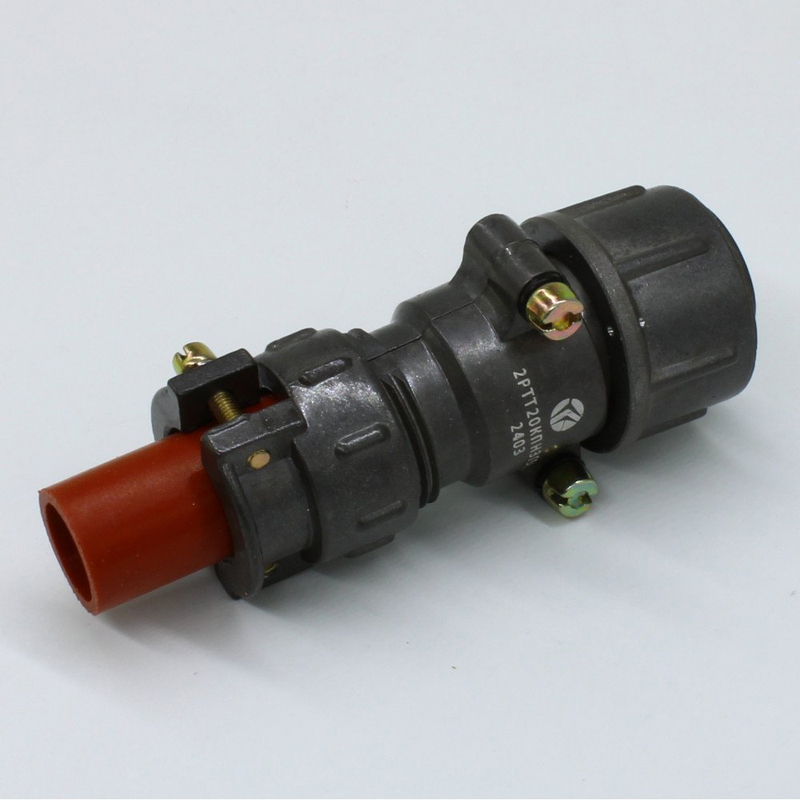

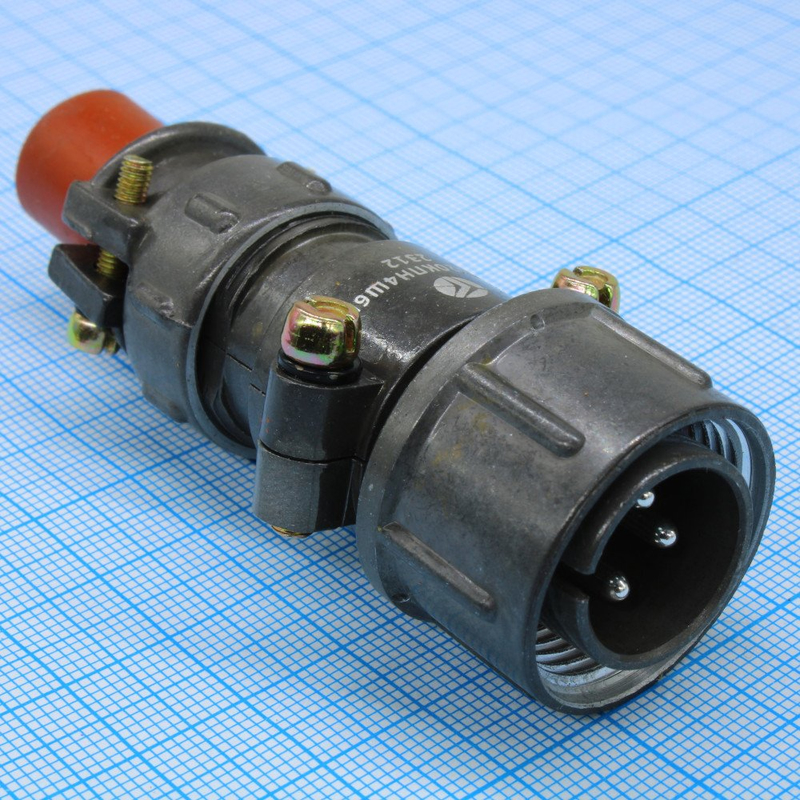

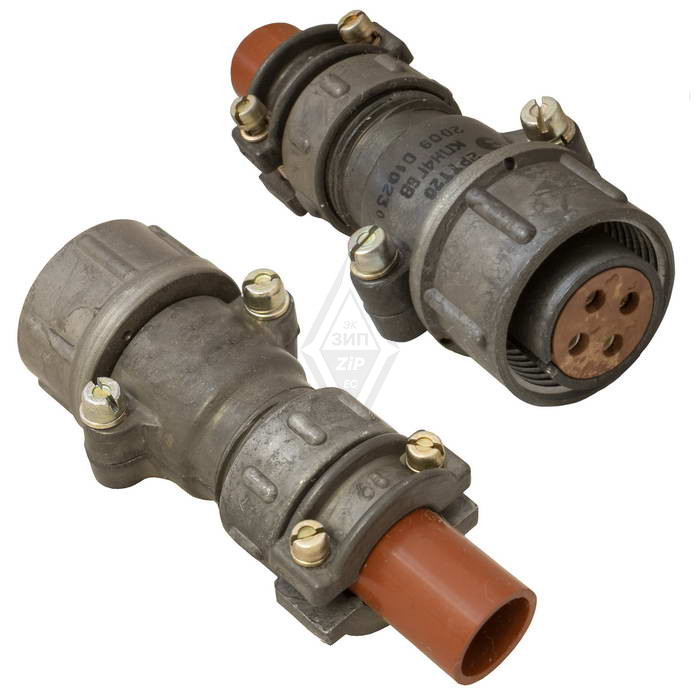

Соединитель 2РТТ20КПН4Ш39-ОВ производства завода «Элекон» представляет собой цилиндрический низкочастотный пылебрызгозащищённый разъём. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотами до порядка единиц мегагерц и напряжениями до сотен вольт. В рамках общего ряда 2РТТ рабочее напряжение может достигать примерно 700–850 В в зависимости от конкретного исполнения.

Основное назначение — разъёмное соединение кабельных и печатных линий в стационарной и подвижной аппаратуре. Разъём применяется в промышленном электрооборудовании, контрольно-измерительных приборах и автоматике, а также в радиоэлектронной аппаратуре общего и специального назначения.

Подтверждённые особенности конструкции

Серия 2РТТ относится к цилиндрическим низкочастотным соединителям с резьбовой фиксацией. Такое решение обеспечивает надёжное соединение и высокую вибропрочность, что важно для подвижной аппаратуры и условий с механическими воздействиями.

• Условный размер корпуса серии 2РТТ — порядка 20 мм, что соответствует типу 20.
• Исполнение 4Ш39 предполагает кабельную вилку с четырьмя штыревыми контактами и определённым расположением; конкретный вариант разводки и длина патрубка определяются типоразмером.
• Буквы КПН указывают на кабельную вилку с плавающими (подвижными) контактами и накидной гайкой, что характерно для монтажа на неэкранированный кабель или кабель со специальной оконцовкой.
• Исполнение выполнено в пылебрызгозащищённом варианте, что допускает применение в условиях повышенной запылённости и влажности, а также в местах, где требуется устойчивость к брызгам и механическим воздействиям.
• Буквы ОВ в конце маркировки обычно указывают на конструктивное или технологическое исполнение, например особенность кабельного патрубка или отличие от базового варианта 4Ш39В — другой тип накрутки, усиленная гайка или иное исполнение уплотнения.

Электрические и эксплуатационные параметры

Рабочее напряжение для серии 2РТТ в целом лежит в диапазоне от единиц милливольт до примерно 700–850 В в зависимости от конкретного исполнения. Для рядов 2РТТ20 типовыми являются значения в сотни вольт постоянного и переменного тока.

Рабочий ток на контакт составляет порядка десятков ампер — до 20 А на контакт для типовых разъёмов 2РТТ; для тяжёлых исполнений значение может быть выше. Точное значение для модели 2РТТ20КПН4Ш39-ОВ должно быть указано в паспорте или типовых технических условиях на серию 2РТТ.

Ряд 2РТТ рассчитан на эксплуатацию в широком температурном диапазоне, в том числе в условиях климатических исполнений, применяемых в промышленных и военных изделиях.

Применение и порядок уточнения характеристик

Соединитель используется для коммутации кабельных и печатных линий в промышленной автоматике, контрольно-измерительной технике и радиоэлектронной аппаратуре. Пылебрызгозащищённое исполнение и резьбовая фиксация делают его пригодным для работы в условиях повышенной запылённости, влажности и вибрации.

Для точного понимания отличий от базового варианта 2РТТ20КПН4Ш39В необходимо сверяться с типовыми техническими условиями на серию 2РТТ (ГЕ0.364.120 ТУ) или с паспортом конкретного изделия от завода «Элекон». В этих документах приведены электрические параметры, габаритные размеры и схема разводки контактов.

1. Уточните рабочее напряжение и ток на контакт по паспорту изделия.
2. Проверьте схему расположения четырёх штыревых контактов и длину кабельного патрубка.
3. Сверьте климатическое исполнение и температурный диапазон с условиями эксплуатации.
4. Убедитесь в совместимости ответной части по типоразмеру корпуса 20 и типу резьбовой фиксации.
