Назначение соединителя

2РТТ20КПН4ГВ «5» — цилиндрический теплостойкий низкочастотный соединитель пылебрызгозащищённого типа, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории 2РТТ20 и применяется для надёжного электрического соединения приборных и кабельных частей — вилок и розеток — в составе различных электрических систем.

Соединители серии 2РТТ рассчитаны на эксплуатацию в условиях повышенной нагрузки, включая ток до 35–50 А на контакт в зависимости от конфигурации. Исполнение «В» соответствует всеклиматическому варианту, что позволяет использовать изделие в аппаратуре, работающей на открытом воздухе и в неотапливаемых помещениях.

Данная позиция поставляется с приёмкой «5», что подтверждает соответствие изделия требованиям, предъявляемым к продукции данного класса. Артикул товара — 5381.

Подтверждённые особенности конструкции

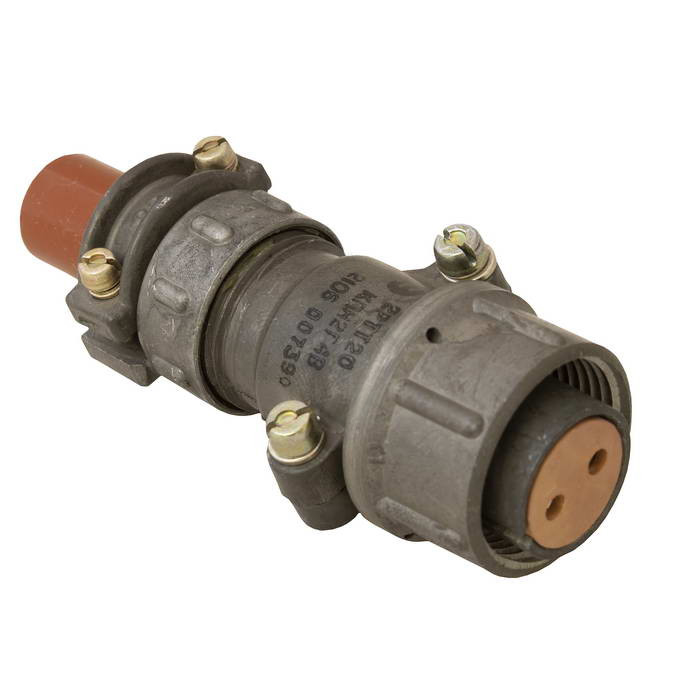

Конструктивно изделие представляет собой розетку кабельную с прямым патрубком, имеющую четыре контакта диаметром от 1,5 до 2,5 мм. Корпусные детали изготавливаются из карболита или алюминиевого сплава, а контакты — из латуни с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и стойкость к окислению.

Метод сочленения — резьбовой, что гарантирует механическую фиксацию ответных частей и предотвращает самопроизвольное расчленение под действием вибрации. Монтаж выполняется объёмным способом с пайкой проводников. Поляризация выполнена одношпоночной, то есть сочленение возможно только в единственно правильном взаимном положении частей, что исключает ошибку при сборке.

• Тип изделия — розетка кабельная с прямым патрубком.
• Количество контактов — четыре.
• Диаметр контактов — от 1,5 до 2,5 мм.
• Материал корпусных деталей — карболит или алюминиевый сплав.
• Материал контактов — латунь с серебряным покрытием.
• Способ сочленения — резьбовой.
• Способ монтажа — объёмный, с пайкой.
• Поляризация — одношпоночная.

Технические характеристики и условия эксплуатации

Рабочая температура окружающей среды составляет от минус 60 до плюс 100 градусов Цельсия, что относит изделие к теплостойким и всеклиматическим. Соединитель устойчив к воздействию вибрации в диапазоне от 1 до 10000 Гц с ускорением до 100 g, к многократным ударам с ускорением до 150 g и к линейному ускорению до 2000 метров на секунду в квадрате.

Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля и при относительной влажности 98 процентов при температуре плюс 25 градусов Цельсия. Назначенный ресурс составляет 500 сочленений-расчленений, а наработка — не менее 1000 часов.

Пылебрызгозащищённое исполнение корпуса препятствует проникновению пыли и брызг внутрь соединителя, что важно для аппаратуры, эксплуатируемой в полевых и производственных условиях. Совокупность перечисленных параметров делает изделие пригодным для применения в цепях управления, питания и сигнализации, где требуется стойкость к климатическим и механическим нагрузкам.

Применение и соответствие требованиям

Соединитель применяется в приборных и кабельных соединениях электрических систем, работающих на постоянном и переменном токе с частотой до 3 МГц. Он востребован в тех случаях, когда необходимы разъёмное соединение цепей, стойкость к вибрации, ударам и широкому диапазону температур, а также защита контактной группы от пыли и влаги.

Изделие соответствует требованиям технических условий и имеет сертификаты, включая сертификат ЕАЭС. Приёмка «5» свидетельствует о прохождении установленных приёмо-сдаточных проверок. Изготовитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах в описании не приводятся.
