Назначение и область применения

2РТТ20КПН4Г6В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ, изготовленная АО «Завод Элекон». Изделие предназначено для подключения неэкранированного кабеля в составе электрических цепей промышленного, измерительного и специального оборудования. Розетка применяется там, где требуется быстросъёмное и надёжное соединение при повышенных токах и в широком диапазоне условий эксплуатации.

Благодаря виду приёмки «5» (ВП, ПЗ по нормам ГЕ0.364.120 ТУ) изделие поставляется для ответственных применений, где предъявляются повышенные требования к контролю качества и приёмке. Артикул товара — 20518, категория — 2РТТ20.

Конструктивные особенности

Корпус розетки выполнен из алюминиевого сплава А-22, материал вставки — карболит. Соединитель оснащён четырьмя контактами диаметром 2,5 мм с серебряным покрытием (Ag), что обеспечивает стабильное переходное сопротивление. Предусмотрен прямой патрубок для неэкранированного кабеля и резьбовое соединение с ответной частью.

• Число контактов — 4, диаметр контакта — 2,5 мм, покрытие — серебро.
• Корпус — алюминиевый сплав А-22, вставка — карболит.
• Габариты: диаметр 29,5 мм, длина 74 мм, высота 39 мм.
• Масса — около 60 г.
• Патрубок прямой, под неэкранированный кабель.
• Соединение — резьбовое.

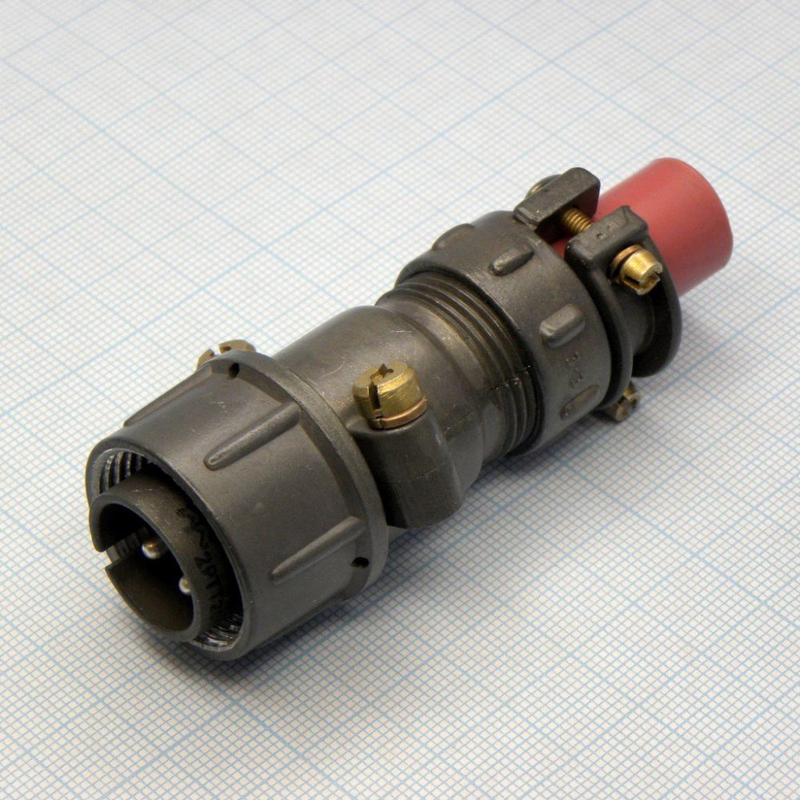

• Внешний вид: чёрный корпус, золотистые контакты, красная заглушка и муфта.

Технические характеристики

Электрические параметры соединителя рассчитаны на рабочий ток до 35 A при номинальном напряжении 850 В. Рабочий диапазон частот составляет от 1 до 5000 Гц. Изделие сохраняет работоспособность в расширенном интервале условий эксплуатации.

• Рабочий ток — до 35 A.
• Номинальное напряжение — 850 В.
• Диапазон частот — 1–5000 Гц.
• Температура эксплуатации — от минус 60 до плюс 100 °C.
• Относительная влажность — до 98 % при плюс 25 °C.
• Исполнение — всеклиматическое (В).
• Вибрационные ускорения — до 300 м/с².
• Ударные ускорения — 1000–1500 м/с².
• Звуковое давление — 170 дБ.
• Ресурс — 500 циклов соединения.
• Срок хранения — до 15 лет.

Комплектация и условия поставки

Товар поставляется в заводской упаковке. Год выпуска в карточке товара указан как 2023. Изделие выпускается производителем АО «Завод Элекон» и относится к серии 2РТТ с видом приёмки «5» по нормам ГЕ0.364.120 ТУ. Производитель гарантирует соответствие заявленных характеристик при соблюдении правил монтажа и эксплуатации, установленных техническими условиями.
