Назначение соединителя 2РТТ20КПН4Г6В «5»

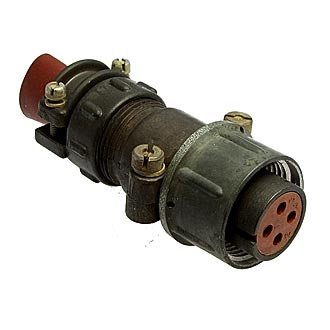

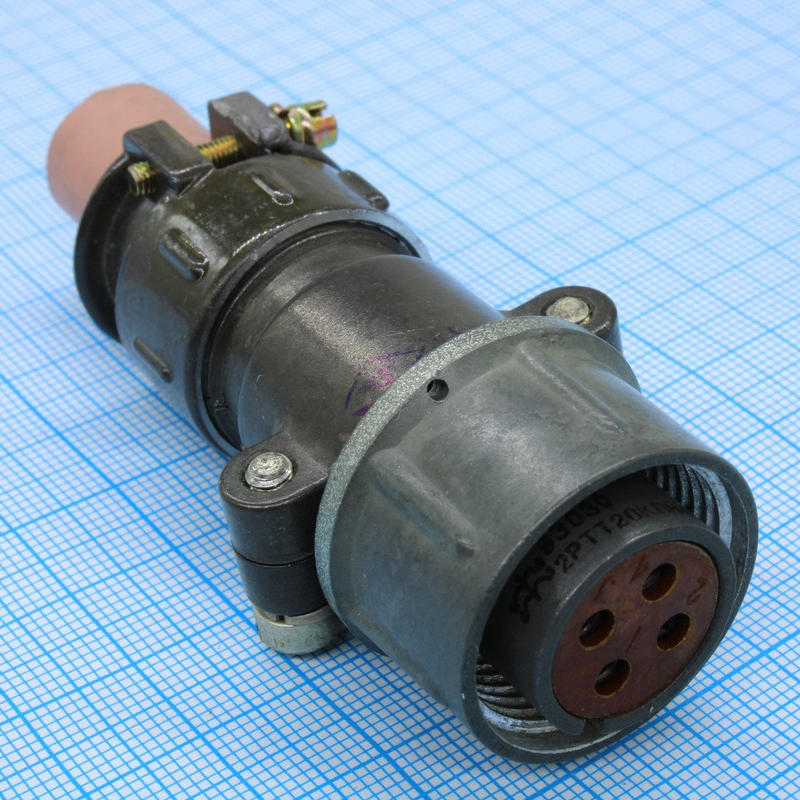

2РТТ20КПН4Г6В «5» — это кабельная розетка из серии 2РТТ, выпускаемая заводом «Элекон» по техническим условиям ТУ ГЕ0.364.120. Изделие относится к классу низкочастотных цилиндрических негерметичных соединителей и предназначено для электрического соединения цепей в радиоэлектронной и промышленной аппаратуре. Розетка монтируется на неэкранированный кабель методом объёмного монтажа и образует разъёмное соединение с ответной вилкой 2РТТ20КПН4Г6В посредством резьбового сочленения.

Модификация с индексом «5» прошла вид приемки «5» — внутренний контроль и приёмку по выходному контролю. Маркировка на корпусе содержит обозначение «2РТТ20КПН4Г6В», год выпуска и букву «5», указывающую на вид приемки. Товар поставляется в заводской упаковке.

Подтверждённые технические особенности

Конструкция розетки рассчитана на эксплуатацию в составе ответственных электротехнических сборок. Ниже перечислены подтверждённые характеристики изделия.

• Типоразмер корпуса: 20 (условный размер по ряду 2РТТ).
• Количество контактов: 4 контакта диаметром около 2,5 мм, контактный набор номер 6.
• Тип контактов: гнёзда, то есть изделие является розеткой.
• Номинальное напряжение: до 850 В, рабочий ток — до 35 А.
• Частотный диапазон применения: примерно от 1 до 5000 Гц.
• Материал корпуса: алюминиевый сплав А-22, масса изделия около 60 г.
• Изолятор (вставка): карболит, цвет корпуса обычно тёмно-серый.
• Покрытие контактов: серебро, что обеспечивает переходное сопротивление не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Климатическое исполнение: В — всеклиматическое.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Максимальный срок хранения: порядка 15 лет.
• Механическая стойкость: линейные ускорения до 2000 метров на секунду в квадрате, одиночные удары до 1000 метров на секунду в квадрате, многократные удары до 1500 метров на секунду в квадрате.
• Количество циклов включения и выключения: не менее 500.

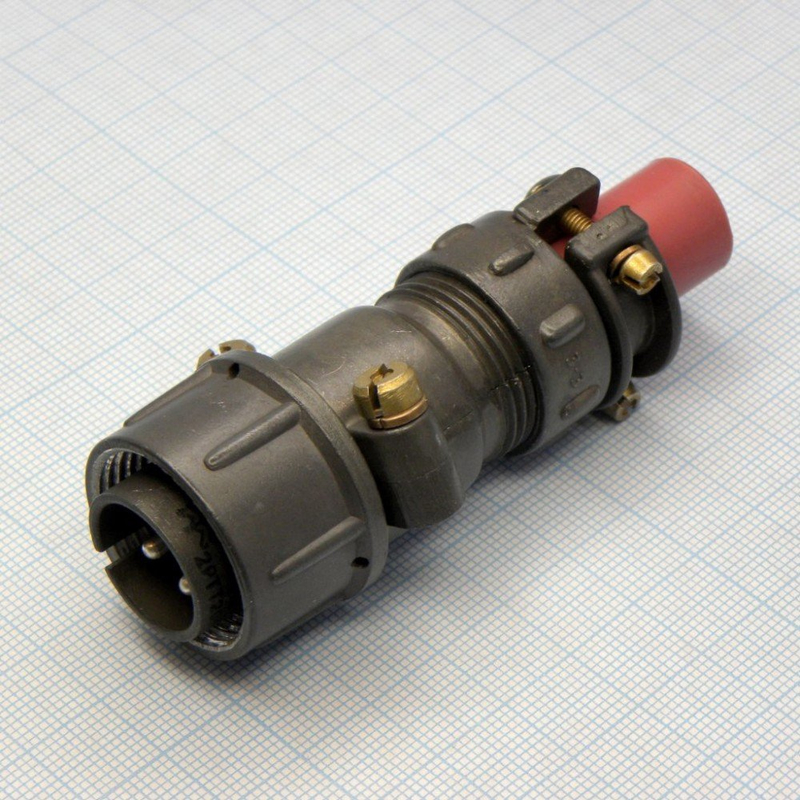

• Способ сочленения: резьбовое соединение с соответствующей вилкой 2РТТ20КПН4Г6В.
• Метод монтажа: объёмный монтаж в кабель, прямой кожух для неэкранированного кабеля.

Применение и условия эксплуатации

Розетка 2РТТ20КПН4Г6В «5» применяется в радиоэлектронной и промышленной аппаратуре, где требуется надёжное разъёмное соединение силовых и сигнальных цепей в диапазоне частот от 1 до 5000 Гц. Благодаря четырём контактам диаметром около 2,5 мм и допустимому рабочему току до 35 А изделие подходит для коммутации цепей с напряжением до 850 В. Серебряное покрытие контактов снижает переходное сопротивление, а карболитовый изолятор и корпус из алюминиевого сплава А-22 обеспечивают механическую прочность при массе около 60 г.

Всеклиматическое исполнение В допускает эксплуатацию при температуре от минус 60 до плюс 100 градусов Цельсия и относительной влажности до 98 процентов при плюс 25 градусах Цельсия. Изделие выдерживает линейные ускорения до 2000 метров на секунду в квадрате, одиночные удары до 1000 метров на секунду в квадрате и многократные удары до 1500 метров на секунду в квадрате, что позволяет использовать его в условиях интенсивных механических нагрузок. Ресурс по циклам включения и выключения составляет не менее 500 срабатываний, а максимальный срок хранения достигает порядка 15 лет.

Монтаж розетки выполняется объёмным способом в неэкранированный кабель с использованием прямого кожуха. Соответствующая ответная часть — вилка 2РТТ20КПН4Г6В, с которой розетка образует резьбовое соединение. Артикул изделия — 20517, категория — 2РТТ20, производитель — завод «Элекон».

Комплектация и маркировка

Изделие поставляется в заводской упаковке. На корпусе нанесена маркировка «2РТТ20КПН4Г6В», год выпуска и буква «5», подтверждающая вид приемки. Год выпуска поставляемой партии — 2022.
