Назначение и область применения

2РТТ20КПН4Г6В «Элекон» («5») — цилиндрический низкочастотный кабельный соединитель‑розетка из серии 2РТТ. Изделие предназначено для работы в составе комплектного разъёма в паре с соответствующим штекером и применяется, как правило, в промышленной и военной технике. Розетка относится к негерметичному типу и рассчитана на неэкранированный кабель с прямым патрубком, что делает её пригодной для силовых и мощных сигнальных цепей в составе стационарного и подвижного оборудования.

Конструкция и состав

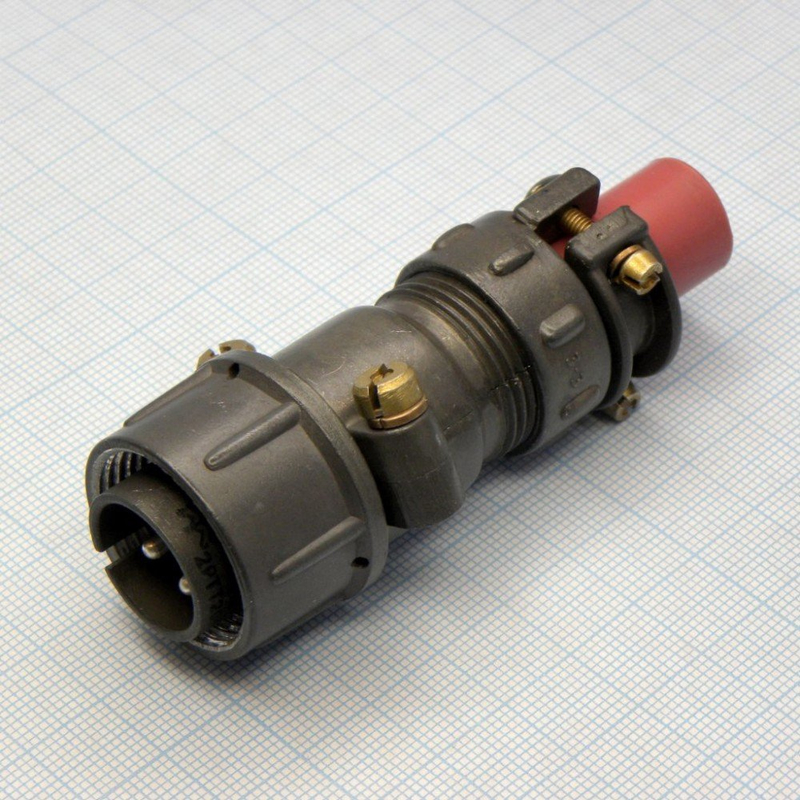

Корпус соединителя выполнен из алюминиевого сплава А‑22, изоляционная вставка (контактодержатель) изготовлена из карболита. Цвет корпуса — темно‑серый. Сочленение со штекером резьбовое, монтаж объёмный, кабельный ввод осуществляется через патрубок. Условный размер корпуса — «20», количество контактов — 4, контактный набор — номер 6 (четыре гнезда под диаметр контакта около 2,5 мм). Рабочее покрытие контактов — серебро (Ag).

Технические характеристики

• Тип контактов — гнезда, покрытие серебро, сопротивление контакта не более 1 мОм.
• Номинальное напряжение — до 850 В переменного или постоянного тока.
• Номинальный ток — до 35 А на контакт.
• Рабочий диапазон частот — примерно от 1 до 5000 Гц.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при плюс 25 градусов Цельсия.
• Ресурс — порядка 500 циклов включений‑отключений.
• Исполнение — всеклиматическое, обозначается буквой «В».

Устойчивость к условиям эксплуатации

Соединитель устойчив к вибрации и механическим ударам нормированного уровня, что подтверждается заявленным ресурсом сочленений и всеклиматическим исполнением «В». Температурный интервал от минус 60 до плюс 100 градусов Цельсия и допустимая влажность до 98 процентов при плюс 25 градусах Цельсия позволяют использовать изделие в жёстких условиях промышленной и военной техники.

Маркировка и приёмка

Фактическая маркировка на изделии — «2РТТ20КПН4Г6В», что соответствует типу 2РТТ, розетке кабельной, четырём контактам, набору Г6, патрубку для неэкранированного кабеля и всеклиматическому исполнению. Обозначение «5» указывает на форму приёмки и контроля, например длительные испытания по ОТК и ВП, ПЗ, без дополнительных логотипов на корпусе. Год выпуска — 2021, поставка осуществляется в заводской упаковке.
