2РТТ20КПН4Г6В 2020г «5» Элекон
Производитель: Элекон
Технические характеристики
2РТТ20КПН4Г6В Элекон «5» — это низкочастотный цилиндрический соединитель из серии 2РТТ, выпускаемый АО «Завод Элекон» по ТУ ГЕ0.364.120 и предназначенный для работы в электрических цепях постоянного и переменного тока при высоких требованиях к механической и климатической стойкости.

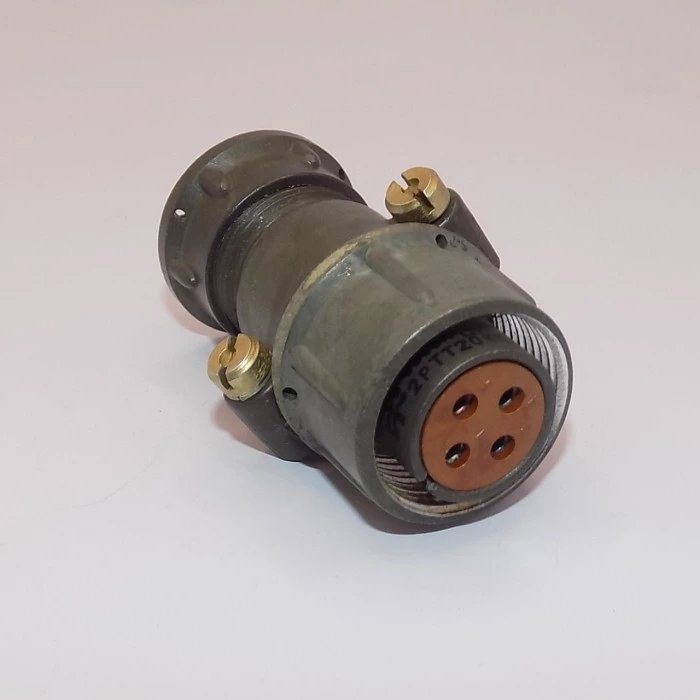

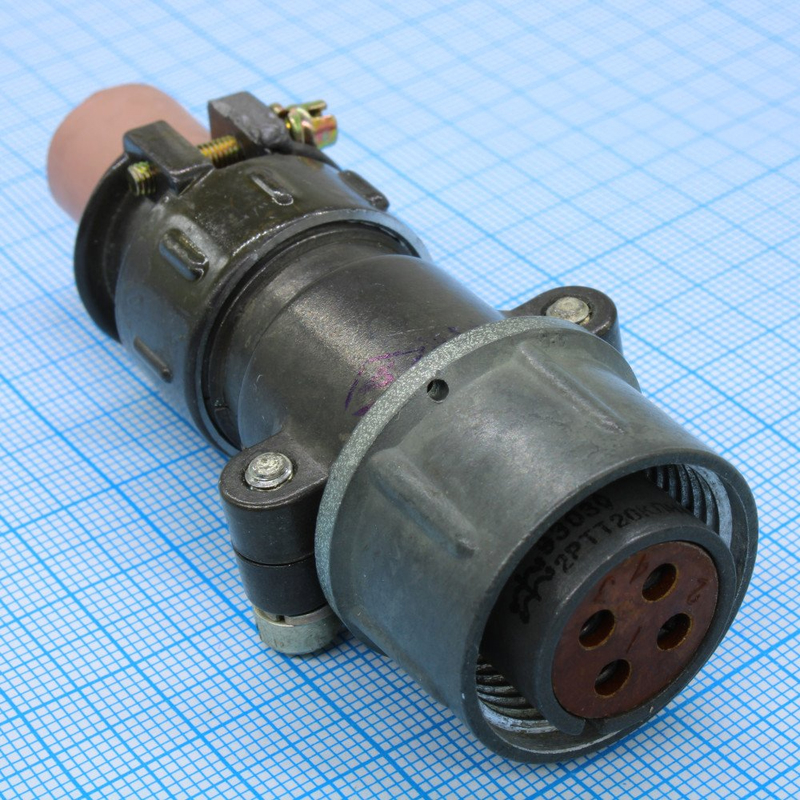

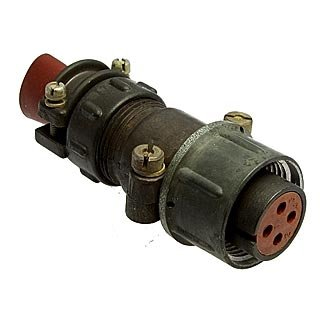

Соединитель выполнен в виде кабельной розетки с цилиндрическим корпусом и резьбовым соединением, предназначен для подключения к кабелю и состыковке с подходящей вилкой из серии 2РТТ.
Используется для внутреннего монтажа во всеклиматическом исполнении, в том числе в устройствах военной и промышленной техники.
Корпус: из алюминиевого сплава А‑22, цвет корпуса — темно‑серый; материал изолятора (вставки) — карболит, что обеспечивает хорошую изоляцию и термостойкость.
Контактная часть: 4 контакта диаметром около 2,5 мм, конфигурация «Г6» соответствует контактному набору на 4 гнезда; покрытие контактов — серебро, что снижает переходное сопротивление и улучшает контактную стабильность.
Номинальное напряжение: до 850 В (амплитудное значение), рабочий ток — порядка 35 А на изделие (в зависимости от условий эксплуатации и документации).
Частотный диапазон: до 5 кГц (в ряде описаний для 2РТТ серии указан предел по току до 3 МГц, но для данного конкретного обозначения данные чаще ограничены по току/напряжению).
Механическая стойкость: изделие рассчитано на значительные вибро‑ и ударные нагрузки (линейное ускорение до 2000 м/с², одиночные удары до 1000 м/с², многократные — до 1500 м/с²), имеет ресурс около 500 циклов сочленения‑расчленения.
Климатическое исполнение «В»: изделия рассчитаны на диапазон рабочих температур от −60 до +100 °C и относительную влажность до 98% при +25 °C; срок хранения до порядка 15 лет.
«5» в маркировке обозначает вид приемки (Vtbl./ПЗ) по системе контроля ОТК/ПЗ, то есть изделие выпущено по приёмке «5» и может относиться к более строгим или дополнительным требованиям по контролю, в том числе для ответственных применений.364.120 ТУ более детально.
Описание
Назначение соединителя 2РТТ20КПН4Г6В
2РТТ20КПН4Г6В Элекон «5» — это низкочастотный цилиндрический соединитель серии 2РТТ, выпускаемый АО «Завод Элекон» по техническим условиям ГЕ0.364.120. Изделие предназначено для работы в электрических цепях постоянного и переменного тока в условиях повышенных требований к механической и климатической стойкости.
Соединитель выполнен в виде кабельной розетки с цилиндрическим корпусом и резьбовым соединением. Он предназначен для подключения к кабелю и последующей состыковки с ответной вилкой из серии 2РТТ. Применяется для внутреннего монтажа во всеклиматическом исполнении, в том числе в составе устройств военной и промышленной техники.
Конструкция и материалы
Корпус соединителя изготовлен из алюминиевого сплава А-22 и имеет темно-серый цвет. Материалом изолятора, то есть контактной вставки, служит карболит, что обеспечивает хорошую электрическую изоляцию и термостойкость изделия.
Контактная часть включает четыре контакта диаметром около 2,5 миллиметра. Конфигурация «Г6» соответствует контактному набору на четыре гнезда. Покрытие контактов выполнено из серебра, что снижает переходное сопротивление и улучшает стабильность контактного соединения.
Технические характеристики
- Номинальное напряжение: до 850 вольт амплитудного значения.
- Рабочий ток: порядка 35 ампер на изделие в зависимости от условий эксплуатации и документации.
- Частотный диапазон: до 5 килогерц для данного конкретного обозначения.
- Число контактов: четыре, диаметр около 2,5 миллиметра, покрытие — серебро.
- Ресурс: около 500 циклов сочленения и расчленения.
Указанные значения следует уточнять по действующей документации на изделие и по техническим условиям ГЕ0.364.120 применительно к конкретному режиму работы.
Механическая и климатическая стойкость
Соединитель рассчитан на значительные вибрационные и ударные нагрузки. Линейное ускорение достигает 2000 метров на секунду в квадрате, одиночные удары — до 1000 метров на секунду в квадрате, многократные удары — до 1500 метров на секунду в квадрате.
Климатическое исполнение «В» означает, что изделие рассчитано на рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия и относительную влажность до 98 процентов при температуре плюс 25 градусов Цельсия. Срок хранения составляет до порядка 15 лет.
Обозначение приёмки «5» и область применения
Маркировка «5» обозначает вид приёмки по системе контроля отдела технического контроля и представительства заказчика. Изделие выпущено по приёмке «5» и может относиться к более строгим или дополнительным требованиям по контролю, в том числе для ответственных применений. Год выпуска указанного экземпляра — 2020.
Краткое описание из каталога — заводская упаковка. Поставляется изделие в заводской упаковке, артикул 20512, категория 2РТТ20, производитель — Элекон.
