Назначение и общее описание

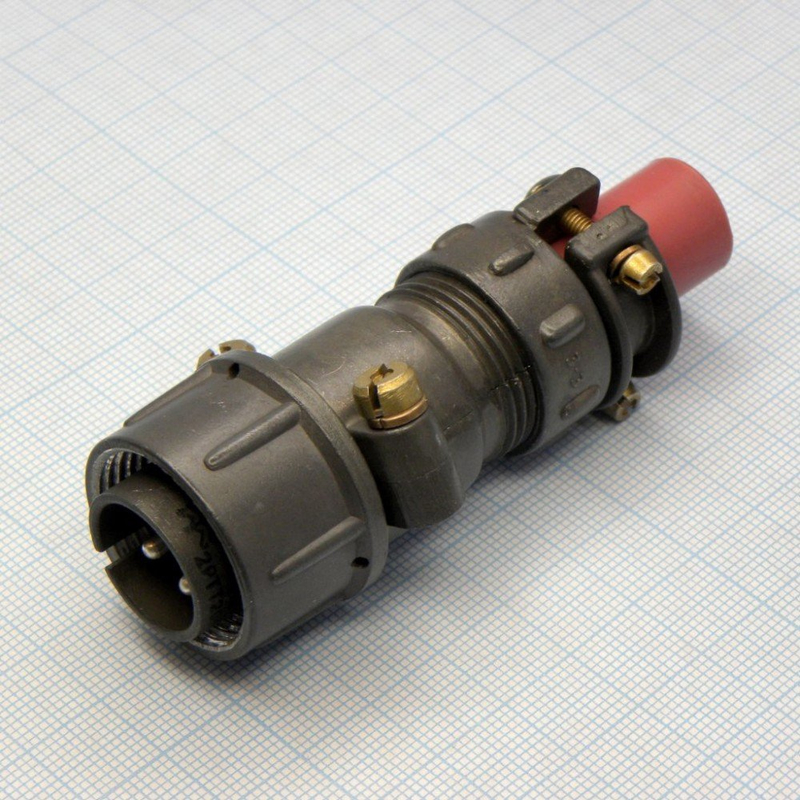

2РТТ20КПН4Г6В «5» — цилиндрический негерметичный соединитель серии 2РТТ производства АО «Завод Элекон», изготовленный по ТУ ГЕ0.364.120, включая модификацию АШДК.434410.060ТУ. Изделие представляет собой розетку кабельную прямую для неэкранированного кабеля с резьбовым способом сочленения и предназначено для внутреннего монтажа в составе электрических соединений радиоэлектронной аппаратуры.

Обозначение «5» относится к виду приёмки изделия — внутреннему контролю по системе предприятия, а не к отдельному типу конструкции. Это означает, что разъём прошёл контроль качества по внутренним правилам завода-изготовителя и поставляется в заводской упаковке.

Технические характеристики

• Тип: розетка кабельная, прямая, для неэкранированного кабеля, резьбовое сочленение.
• Серия: 2РТТ — цилиндрические пылебрызгозащищённые соединители для внутреннего монтажа.
• Климатическое исполнение: всеклиматическое (буква «В»), применение внутри помещений.
• Корпус: алюминиевый сплав А-22 с покрытием краской, цвет тёмно-серый.
• Вставка (изолятор): карболит, обеспечивает механическую прочность и электроизоляцию.
• Количество контактов: 4; условный номер контактного набора «6» — 4 гнезда диаметром 2,5 мм.
• Покрытие контактов: серебро (Ag), низкое переходное сопротивление и стабильность электрических характеристик.
• Рабочее напряжение: до 850 В (амплитудное значение), частота до 3 МГц по общей серии 2РТТ.
• Рабочий ток: до порядка 20–35 А в зависимости от конкретной ревизии и нагрузки.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Ресурс: порядка 500 циклов соединения и разъединения.
• Срок хранения: до 15 лет при соблюдении условий хранения по техническим условиям.

Габариты и механическая стойкость

Габаритные размеры изделия составляют около 40 на 80 мм (высота и длина), диаметр корпуса примерно 29,5 мм. Разъём рассчитан на вибрационные и ударные нагрузки: ускорение до порядка 1000–2000 метров на секунду в квадрате одиночного и многократного действия в зависимости от конкретных технических условий.

Негерметичное исполнение не требует дополнительной герметизации при эксплуатации внутри помещений, при этом конструкция обеспечивает пылебрызгозащиту в пределах, предусмотренных серией 2РТТ.

Применение и комплектация

Соединитель применяется для внутреннего монтажа в приборах и блоках, где требуется надёжное разъёмное соединение четырёх цепей с рабочим напряжением до 850 В и токами до порядка 20–35 А. Резьбовое сочленение обеспечивает механическую фиксацию и стабильный электрический контакт при вибрациях и ударах.

Поставка осуществляется в заводской упаковке. Год выпуска — 2020. Изделие изготовлено в России предприятием АО «Завод Элекон» и соответствует указанным техническим условиям.
