2РТТ20КПН4Г6В: кабельная розетка для надёжных электрических соединений

2РТТ20КПН4Г6В — цилиндрический низкочастотный разъём серии 2РТТ, предназначенный для создания разъёмных соединений в цепях постоянного и переменного тока. Исполнение ориентировано на применение в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильные параметры контакта.

Конструкция и маркировка

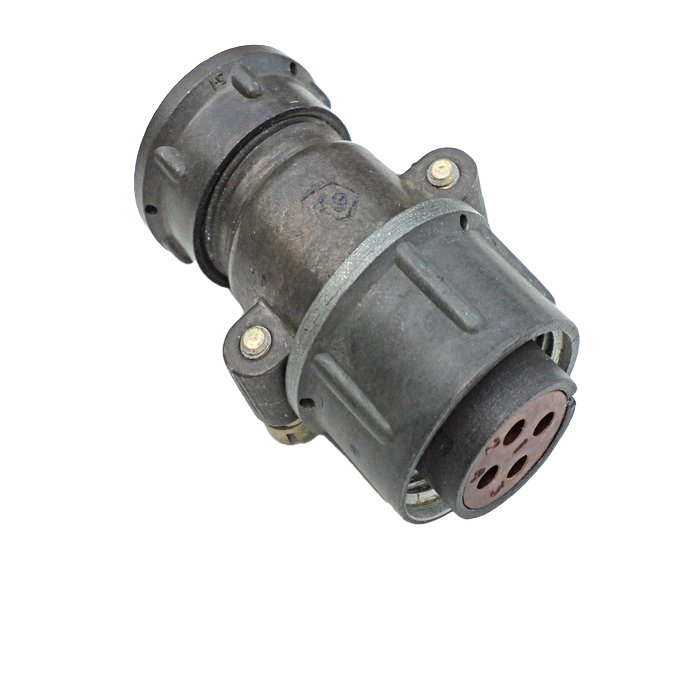

Разъём 2РТТ20КПН4Г6В выполнен в виде кабельной розетки с прямым патрубком для неэкранированного кабеля. Условный размер корпуса — 20, контактная часть имеет исполнение «6»: четыре гнездовых контакта диаметром 2,5 мм. Корпус из алюминиевого сплава с защитным покрытием и карболитовый изолятор обеспечивают прочность конструкции и электрическую изоляцию.

Соединение с ответной частью выполняется резьбовым способом. Такое решение снижает риск самопроизвольного рассоединения при вибрации и позволяет надёжно фиксировать разъём в составе кабельной сборки. Контакты имеют серебряное покрытие, способствующее уменьшению переходного сопротивления и поддержанию качества электрического соединения.

Основные характеристики

Указанные параметры позволяют использовать 2РТТ20КПН4Г6В в электрических цепях с заметной токовой нагрузкой при соблюдении требований технической документации, правил монтажа и условий эксплуатации.

Применение разъёма

Разъём 2РТТ20КПН4Г6В применяется для подключения кабелей к оборудованию, узлам и блокам, требующим периодического обслуживания, замены или коммутации. Его используют в следующих направлениях:

• Промышленная автоматика и системы управления.

• Радиотехническое и радиоэлектронное оборудование.

• Контрольно-измерительные комплексы.

• Электрошкафы, приборные модули и кабельные жгуты.

• Оборудование, эксплуатируемое при вибрации, перепадах температуры и повышенной влажности.

• Специальная техника и транспортные системы.

Пылебрызгозащищённое исполнение серии 2РТТ делает такие соединители практичным выбором для аппаратуры, которая используется не только в чистых лабораторных условиях, но и в производственной среде.

Особенности монтажа

Для получения стабильного результата при монтаже важно правильно подобрать ответную часть разъёма, соблюдать распайку контактов и не превышать допустимые электрические нагрузки. Электрическое присоединение выполняется пайкой, а кабель закрепляется в прямом патрубке с гайкой, рассчитанной на неэкранированное исполнение кабеля.

Перед вводом в эксплуатацию рекомендуется проверить:

• Соответствие ответного разъёма серии, типоразмеру и контактной формуле.

• Качество пайки и отсутствие замыканий между контактами.

• Надёжность фиксации кабеля и резьбового сочленения.

• Целостность изолятора, контактов и корпуса.

• Соответствие условий эксплуатации допустимому температурному диапазону.

Итог

2РТТ20КПН4Г6В — функциональная кабельная розетка с четырьмя контактами, рассчитанная на создание прочных разъёмных соединений в низкочастотных электрических цепях. Сочетание резьбовой фиксации, серебряных контактов, прочного корпуса и работоспособности при температурах от −60 до +100 °C делает этот разъём востребованным компонентом для профессиональных кабельных систем и промышленной аппаратуры.
