Назначение

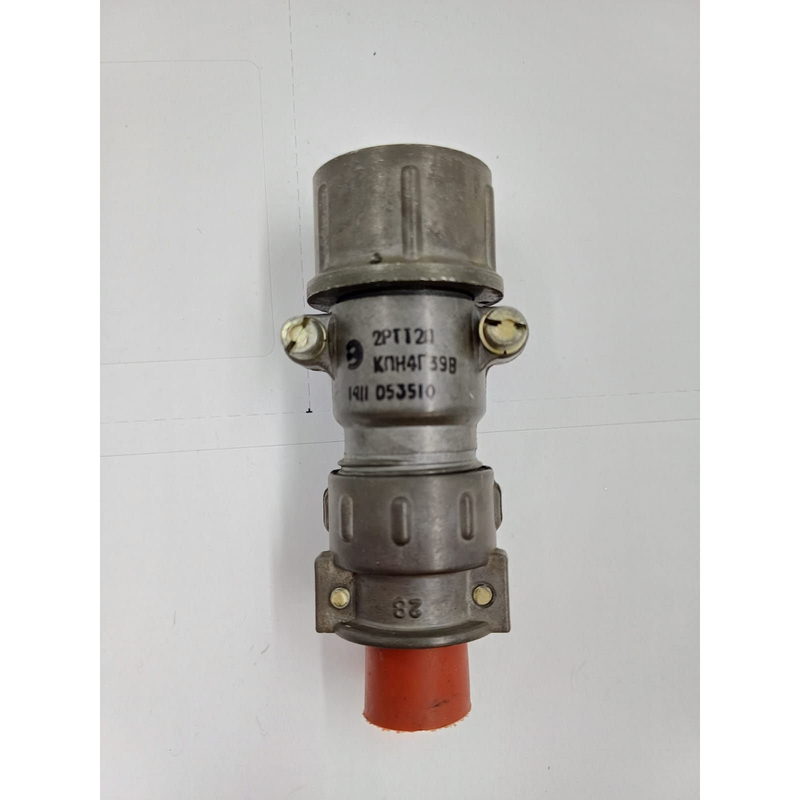

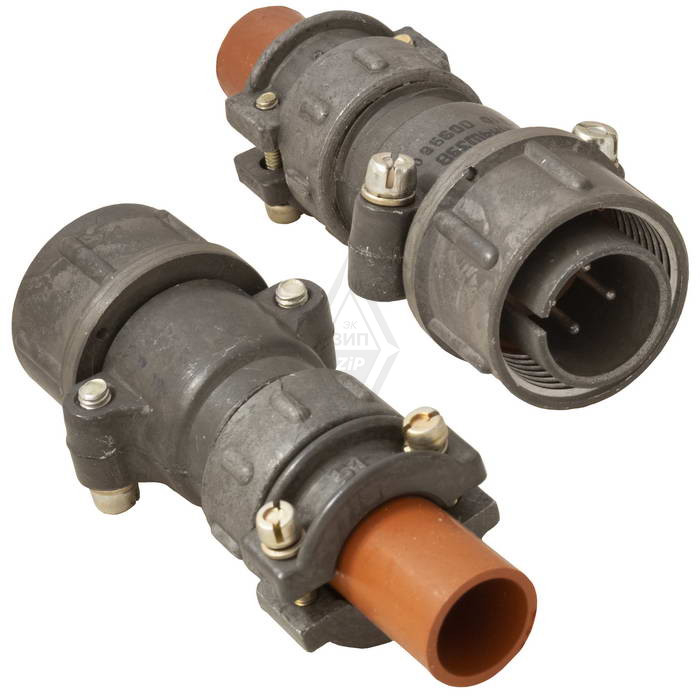

2РТТ20КПН4Г39В — теплостойкая пылебрызгозащищённая цилиндрическая кабельная розетка ручного соединения с внутренним объёмным монтажом. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, напряжением до 700–850 В (амплитудное значение) и током на контакт до 25 А.

Розетка применяется для надёжного соединения кабелей в электро- и радиоаппаратуре, в том числе при токах до 200 А на контакт в составе соответствующих цепей. Модель является современной заменой устаревшей розетки ШР20П4НШ4 с аналогичными параметрами: четыре контакта, прямой патрубок, неэкранированный кабель. При этом 2РТТ20КПН4Г39В отличается улучшенной теплостойкостью и всеклиматическим исполнением по ТУ ГЕ0.364.120.

Расшифровка обозначения

Маркировка несёт полную информацию о конструкции и исполнении изделия:

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов.
• 20 — условный размер корпуса, диаметр 20 мм.
• КПН — кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля.
• 4 — количество контактов, 4 штуки.
• Г — покрытие контактов серебром.
• 39В — вариант исполнения, всеклиматическое, возможно с конкретными модификациями по длине патрубка.

Подтверждённые особенности и технические характеристики

Сочленение розетки резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение. Монтаж контактов выполняется пайкой. Конструкция рассчитана на внутренний объёмный монтаж.

Изделие устойчиво к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также к ударам с ускорением до 10000 метров на секунду в квадрате. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность — до 98 процентов при температуре плюс 40 градусов Цельсия и пониженном атмосферном давлении.

Минимальная наработка составляет 1000 часов, количество циклов соединения-расчленения — до 500. Покрытие контактов серебром обеспечивает стабильное переходное сопротивление.

Применение и замена

Розетка подходит для внутренних монтажей в различных климатических условиях благодаря всеклиматическому исполнению. Она применяется в электро- и радиоаппаратуре, где требуется надёжное соединение кабелей с токовой нагрузкой до 200 А на контакт.

Модель устанавливается взамен устаревшей ШР20П4НШ4 без изменения присоединительных параметров: те же четыре контакта, прямой патрубок, работа с неэкранированным кабелем. Замена оправдана повышенной теплостойкостью и расширенными климатическими возможностями нового исполнения по ТУ ГЕ0.364.120.

Ключевые параметры

• Тип: кабельная розетка ручного соединения, цилиндрическая.
• Количество контактов: 4.
• Покрытие контактов: серебро.
• Ток на контакт: до 25 А, для цепей с токовой нагрузкой до 200 А на контакт.
• Напряжение: до 700–850 В амплитудного значения.
• Частота: до 3 МГц.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Влажность: до 98 процентов при плюс 40 градусов Цельсия.
• Вибрация: 1–5000 Гц, до 300 метров на секунду в квадрате.
• Удары: до 10000 метров на секунду в квадрате.
• Наработка: не менее 1000 часов.
• Циклы соединения-расчленения: до 500.
• Монтаж контактов: пайка.
• Сочленение: резьбовое, одношпоночная поляризация.
• Исполнение: всеклиматическое, по ТУ ГЕ0.364.120.
