2РТТ20КПН4Г39В: кабельная розетка для надёжных электрических соединений

Соединитель 2РТТ20КПН4Г39В представляет собой цилиндрическую кабельную розетку серии 2РТТ, предназначенную для объёмного монтажа и коммутации электрических цепей. Конструкция рассчитана на работу в условиях, где важны механическая прочность, устойчивость к климатическим воздействиям и стабильный электрический контакт.

Маркировка изделия отражает его основные конструктивные особенности: это теплостойкий пылебрызгозащищённый соединитель нормальных габаритов с корпусом условного размера 20, кабельным исполнением, прямым патрубком и гайкой для неэкранированного кабеля. Буква «Г» указывает на исполнение розетки, а число 39 соответствует схеме с четырьмя контактами диаметром 1,5 мм.

Конструкция 2РТТ20КПН4Г39В

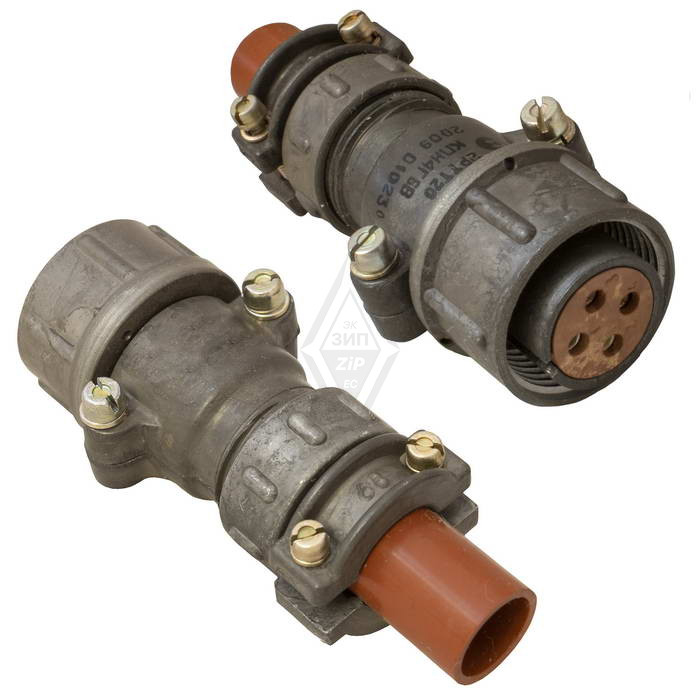

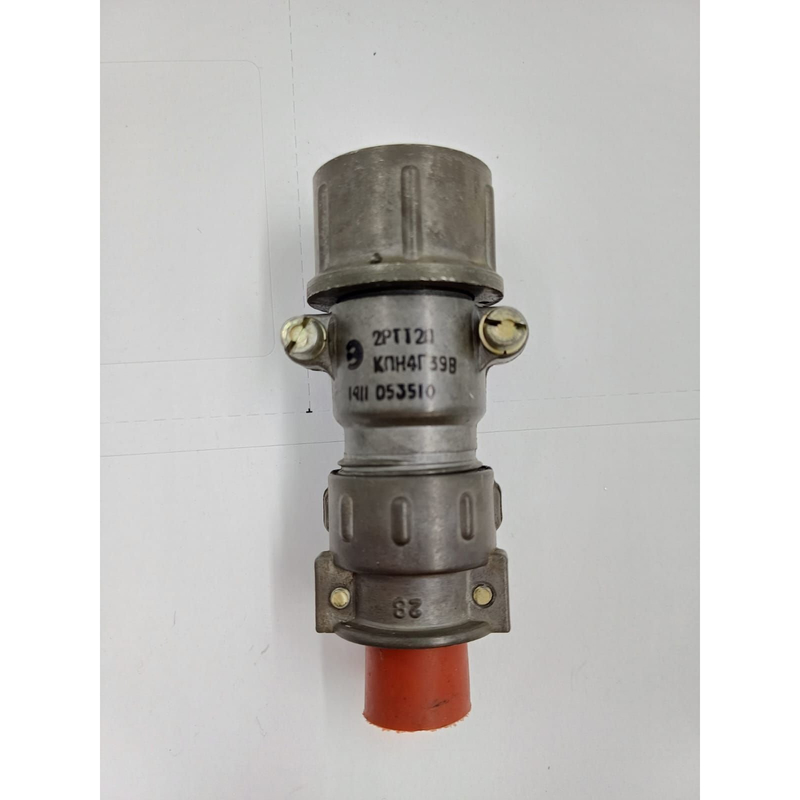

Розетка 2РТТ20КПН4Г39В выполнена в кабельном корпусе с прямым патрубком. Такое решение удобно при прокладке кабеля по прямой оси соединителя и позволяет организовать аккуратное подключение в электротехнических шкафах, аппаратуре, промышленном оборудовании и системах автоматики.

Ключевые особенности конструкции:

• Цилиндрический корпус нормальных габаритов 20.

• Кабельное исполнение с прямым патрубком.

• Гайка патрубка для неэкранированного кабеля.

• Четырёхконтактная контактная группа.

• Розеточная часть разъёмного соединения.

• Присоединение проводников методом пайки.

• Резьбовое сочленение с ответной частью.

• Одношпоночная поляризация корпуса, уменьшающая риск неправильного соединения.

Технические характеристики

Для исполнения 2РТТ20КПН4Г39В характерна контактная группа из четырёх контактов диаметром 1,5 мм. Максимальная нагрузка на один контакт составляет до 10 А, а суммарная токовая нагрузка — до 40 А. Контактное сопротивление нормируется на уровне не более 2,5 мОм, что помогает снизить потери и нагрев в точках соединения.

Для серии 2РТТ указываются параметры работы в цепях постоянного и переменного тока с частотой до 3 МГц. В технических описаниях встречаются значения рабочего напряжения до 700 В постоянного тока и до 850 В амплитудного значения, поэтому при проектировании конкретного изделия необходимо сверяться с его паспортом, техническими условиями и требованиями конкретной электрической цепи.

Устойчивость к внешним воздействиям

Разъём 2РТТ20КПН4Г39В относится к всеклиматическому исполнению. Он рассчитан на эксплуатацию при температуре окружающей среды от −60 до +100 °C, а также на воздействие вибраций, механических ударов и пониженного атмосферного давления. Это делает соединитель востребованным в промышленной аппаратуре, транспорте, энергетических установках, измерительных комплексах и другом оборудовании с повышенными требованиями к надёжности коммутации.

Контакты соединителя имеют серебряное покрытие. Такое покрытие способствует сохранению низкого переходного сопротивления и стабильности электрического соединения при многократных циклах подключения и отключения.

Где применяется разъём

Кабельная розетка 2РТТ20КПН4Г39В может использоваться для создания разъёмных соединений в оборудовании, где требуется передавать питание или сигналы по нескольким линиям одновременно. Типовые направления применения включают:

• Промышленные системы управления и автоматики.

• Электротехнические шкафы и распределительное оборудование.

• Контрольно-измерительную аппаратуру.

• Испытательные стенды и лабораторные установки.

• Транспортное и специальное оборудование.

• Системы связи, телемеханики и приборостроения.

• Оборудование, работающее при вибрациях и перепадах температур.

При выборе ответной части важно учитывать совместимость по серии, размеру корпуса, числу контактов, расположению контактной группы и виду исполнения. Для розетки с обозначением «Г» обычно требуется соответствующая вилка серии 2РТТ с согласованной схемой контактов.

Итог

2РТТ20КПН4Г39В — это четырёхконтактная кабельная розетка серии 2РТТ с прямым патрубком и подключением проводников пайкой. Разъём сочетает цилиндрическую конструкцию, резьбовую фиксацию, пылебрызгозащищённое исполнение, устойчивость к температурным и механическим воздействиям, а также возможность работы в электрических цепях с существенными требованиями к надёжности контакта.
