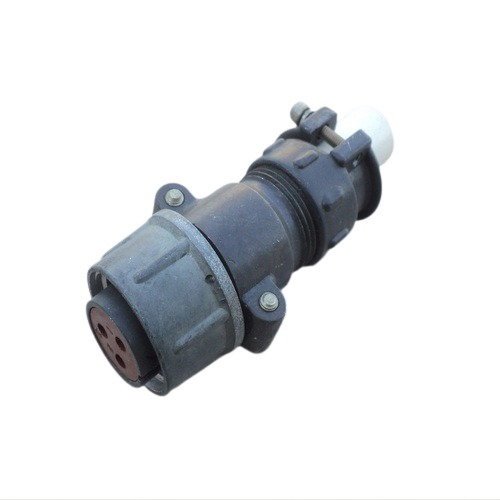

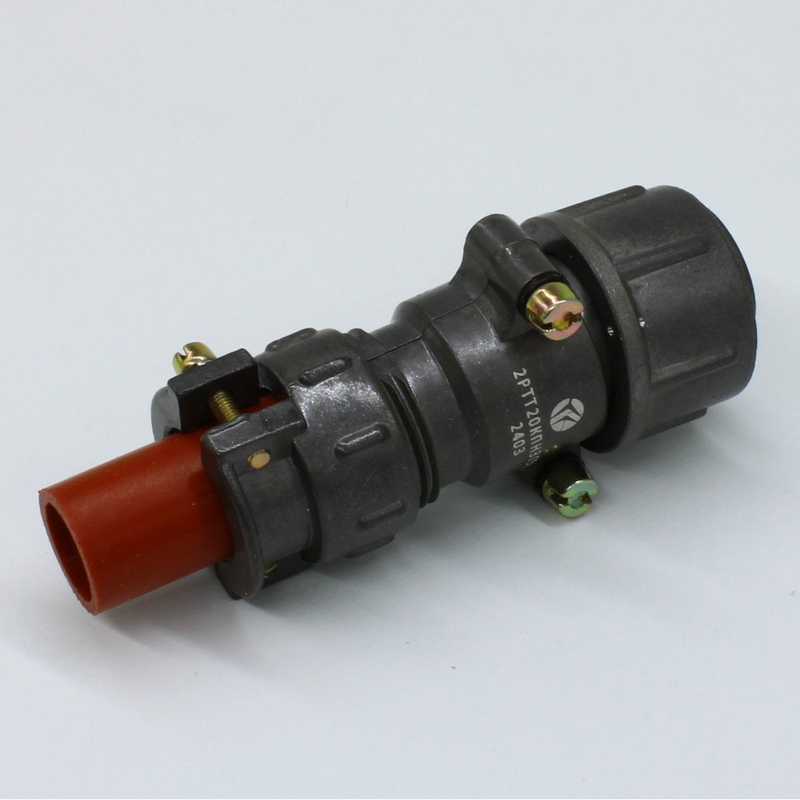

Назначение соединителя 2РТТ20КПН3ШВ

Соединитель 2РТТ20КПН3ШВ производства завода «Элекон» — это пылебрызгозащищённый цилиндрический электрический разъём серии 2РТТ, предназначенный для объёмного монтажа в приборах и кабелях. Изделие применяется в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц при напряжении до 850 В. Благодаря всеклиматическому исполнению разъём востребован в промышленной автоматике, радиоэлектронной аппаратуре, системах управления и сигнализации, а также в составе экранированных линий связи.

Маркировка с буквой «5» обозначает приёмку «5», что подтверждает соответствие изделия повышенным требованиям заказчика и пригодность для ответственных условий эксплуатации.

Расшифровка обозначения и конструктивные особенности

Буквенное обозначение 2РТТ указывает на цилиндрический разъём российского стандарта. Сочетание КПН означает кабельную вилку с пылебрызгозащитным исполнением, оснащённую ниппель-гайкой. Часть 3Ш5В описывает трёхрядное штыревое исполнение с числом контактов согласно типоисполнению и всеклиматическое исполнение по категории В.

Основные конструктивные признаки

• Корпус с одношпоночной поляризацией, обеспечивающей правильную ориентацию при сочленении и исключающей несанкционированное включение.
• Пылебрызгозащищённое исполнение с ниппель-гайкой для надёжной фиксации и защиты стыка.
• Трёхрядное штыревое расположение контактов.
• Контакты с серебряным покрытием, обеспечивающим низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации.
• Возможность использования как приборного, так и кабельного варианта, в том числе с экранированным кабелем по конструкции патрубка и гайки.

Технические характеристики и применение

Максимальное рабочее напряжение соединителя составляет до 850 В. Рабочий ток на контакт — порядка 20–200 А в зависимости от режима работы и условий охлаждения, что позволяет применять изделие как в силовых, так и в слаботочных цепях. Рабочий диапазон температур окружающей среды — примерно от −60 до +100 °C. Ресурс сочленений рассчитан на несколько сотен циклов, до порядка 500.

Монтаж выполняется объёмным способом с пайкой контактов. Разъём подходит для внутреннего монтажа в приборах и кабелях, включая экранированные линии. Приёмка «5» подтверждает возможность поставки изделия для применения в составе ответственной радиоэлектронной аппаратуры и систем управления.

Области применения

1. Промышленная автоматика и системы управления технологическим оборудованием.
2. Радиоэлектронная аппаратура, включая экранированные тракты.
3. Системы сигнализации и связи.
4. Силовые и слаботочные цепи в приборах и кабельных сборках.
5. Эксплуатация в сложных климатических условиях благодаря всеклиматическому исполнению.

Ключевые параметры

• Производитель: Элекон.
• Артикул: 5367.
• Категория: 2РТТ20.
• Приёмка: «5».
• Тип: цилиндрический электрический разъём, кабельная вилка с пылебрызгозащитой и ниппель-гайкой.
• Напряжение: до 850 В.
• Ток на контакт: порядка 20–200 А.
• Диапазон температур: от −60 до +100 °C.
• Ресурс сочленений: до порядка 500 циклов.
• Покрытие контактов: серебро.
