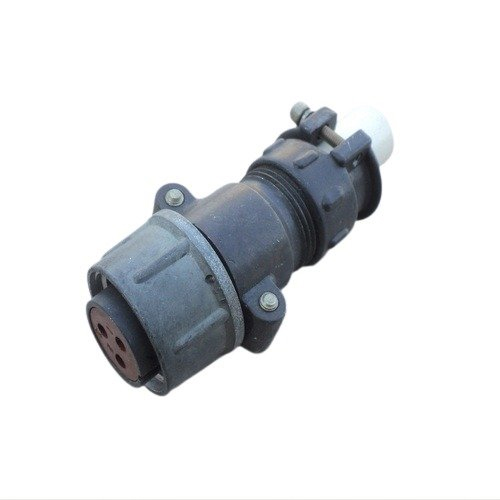

Назначение соединителя 2РТТ20КПН3ШВ «5»

2РТТ20КПН3ШВ «5» — это низкочастотный цилиндрический электрический соединитель общего назначения из серии 2РТТ, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 850 В (амплитудное значение). Конструктивно соединитель состоит из вилки и розетки, при этом данная модель представляет собой кабельную вилку.

Наличие приёмки «5» подтверждает, что изделие прошло приёмо-сдаточные испытания в соответствии с установленными требованиями и допущено к применению в ответственных изделиях электро- и радиоаппаратуры. Соединитель предназначен для внутреннего объемного монтажа пайкой, что обеспечивает надежный электрический контакт и механическую прочность соединения.

Расшифровка обозначения 2РТТ20КПН3ШВ «5»

Маркировка соединителя содержит полную информацию о его конструкции и исполнении. Каждый элемент обозначения имеет строго определенное значение.

• 2РТТ — тип соединителя: теплостойкий, негерметичный.
• 20 — условный размер корпуса.
• КПН — кабельный корпус с прямым патрубком.
• 3 — число контактов.
• Ш — резиновый кожух.
• 38 — исполнение.
• В — всеклиматическое исполнение.

Дополнительно в наименовании указана приёмка «5», подтверждающая соответствие изделия требованиям приемки по данной категории.

Технические характеристики и особенности

Соединитель 2РТТ20КПН3ШВ «5» обладает следующими подтверждёнными техническими параметрами. Максимальное рабочее напряжение достигает 850 В (амплитудное значение). Сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях. Контакты имеют серебряное покрытие, а соединение выполняется резьбовым способом.

Рабочий диапазон температур — от минус 60 до плюс 100 °C. Изделие выдерживает вибрацию с частотой до 5000 Гц, механические удары с ускорением до 10000 м/с², а также повышенную влажность до 98 процентов при температуре плюс 40 °C. Соединители серии 2РТТ являются пылебрызгозащищенными при наличии резинового кожуха. Конструкция одношпоночная, что обеспечивает поляризацию при сочленении.

Соединители данной серии взаимосовместимы с изделиями серий ШР и 2РТ-А, что расширяет область их применения и упрощает замену элементов в существующем оборудовании.

Применение и условия эксплуатации

2РТТ20КПН3ШВ «5» применяется для внутреннего объемного монтажа пайкой в электро- и радиоаппаратуре различного назначения. Благодаря всеклиматическому исполнению и резиновому кожуху соединитель может эксплуатироваться в условиях повышенной влажности, вибрационных и ударных нагрузок, а также в широком диапазоне температур.

Резьбовое соединение обеспечивает надежную фиксацию вилки и розетки, исключая самопроизвольное разъединение при механических воздействиях. Одношпоночная поляризация гарантирует правильность сочленения и предотвращает ошибки при подключении. Серебряное покрытие контактов способствует стабильному переходному сопротивлению и долговечности работы в цепях с частотой до 3 МГц.

Изделие поставляется с приёмкой «5», что подтверждает его пригодность для использования в аппаратуре, к которой предъявляются повышенные требования по надежности и качеству.
