Назначение соединителя 2РТТ20КПН3ШВ

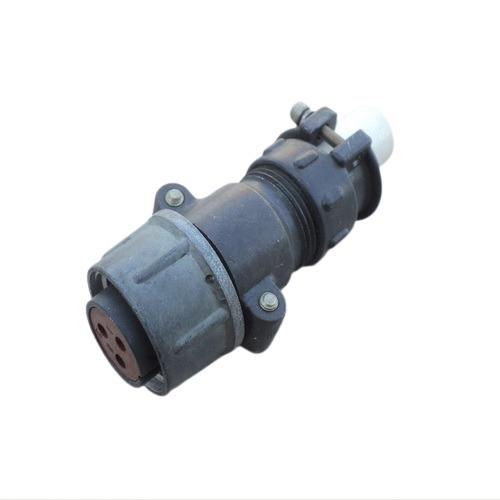

2РТТ20КПН3ШВ «5» — низкочастотный цилиндрический электрический соединитель объемного монтажа с резьбовой фиксацией. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основное назначение изделия — соединение и разъединение электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Соединители серии 2РТТ выпускаются в 604 типоконструкциях, включая 42 типономинала, и состоят из вилки и розетки. Данная модель представляет собой кабельную вилку.

Конструкция и расшифровка обозначения

Обозначение 2РТТ20КПН3ШВ построено по типовой схеме серии 2РТТ и несет следующую информацию о конструкции:

• К — кабельная вилка;
• П — прямой патрубок;
• 3 — три контакта;
• Ш — шайба;
• В — всеклиматическое исполнение;
• 20 — условный размер корпуса.

Сочленение корпусов резьбовое с одношпоночной поляризацией, что исключает неправильную стыковку. Монтаж выполняется пайкой, внутренний. Покрытие контактов — серебро.

Пылебрызгозащищенность обеспечивается резиновыми кожухами, втулками и шайбами. Такое исполнение позволяет применять соединитель в составе аппаратуры, работающей в сложных условиях эксплуатации.

Технические характеристики

Ниже приведены подтвержденные параметры изделия:

• Максимальное рабочее напряжение — 850 В (амплитудное значение);
• Максимальная частота — 3 МГц;
• Сопротивление изоляции — не менее 5000 МОм;
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• Вибрация — до 5000 Гц при ускорении 300 метров на секунду в квадрате;
• Механический удар — до 10000 метров на секунду в квадрате;
• Срок службы — 1000 часов;
• Количество сочленений-расчленений — 500;
• Сохраняемость — 15 лет.

Применение и совместимость

Соединитель применяется в электро- и радиоаппаратуре для коммутации цепей постоянного и переменного тока. Объемный монтаж и пайка контактов делают его пригодным для стационарных и бортовых устройств, где требуется надежное резьбовое сочленение и защита от пыли и брызг.

Изделие взаимосочленяемо с соединителями ШР и 2РТ-А, что упрощает замену и расширение существующих линий связи без переделки ответных частей.

Приемка

Товар поставляется с приемкой «5». Данная отметка подтверждает соответствие изделия установленным требованиям по данному виду приемки.
