Назначение и область применения

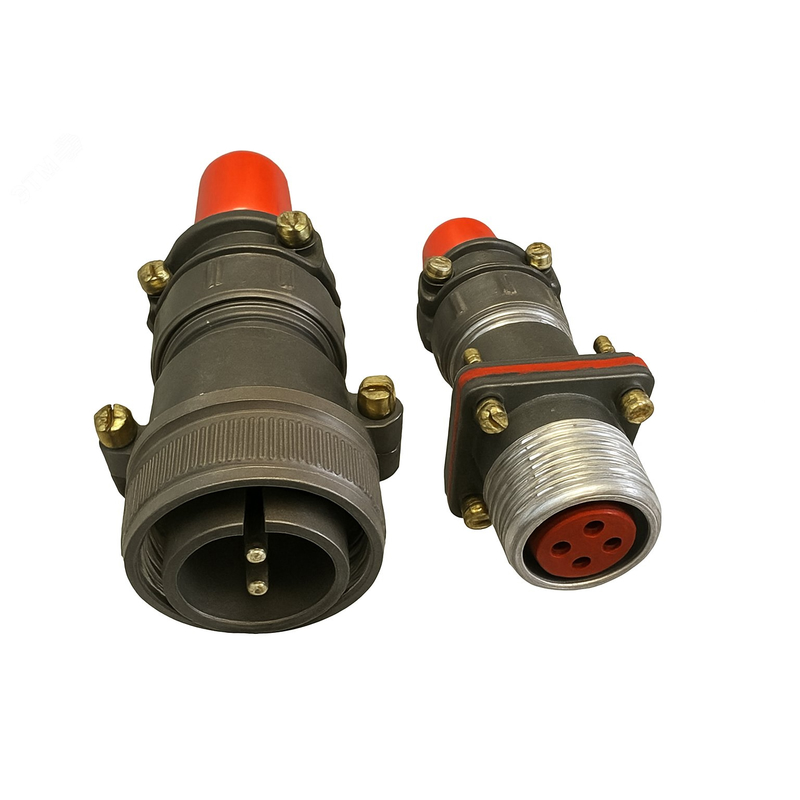

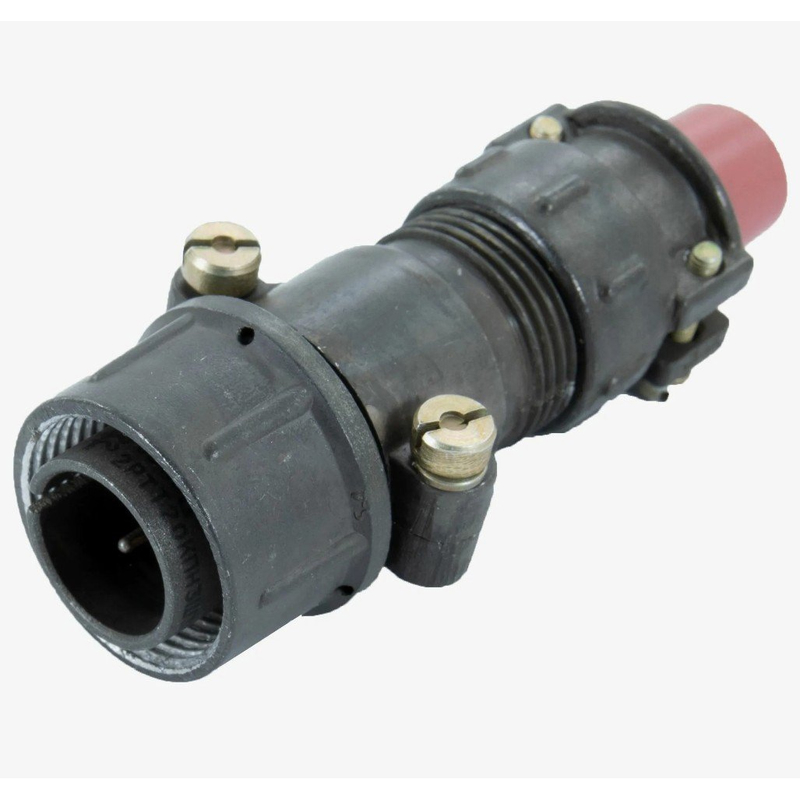

Вилка кабельная 2РТТ20КПН3Ш5В представляет собой цилиндрический низкочастотный разъём серии 2РТТ и предназначена для подключения и коммутации низкочастотных электрических цепей постоянного и переменного тока. Изделие применяется в аппаратуре общего и промышленного назначения, включая шкафы, блоки, стационарную и мобильную радио- и электроаппаратуру.

Разъём рассчитан на эксплуатацию в условиях вибраций и ударных нагрузок, что делает его пригодным для использования в составе ответственного электрооборудования. Данная вилка является заменой разъёма ШР20П3НГ7 (вилка кабельная, 3 контакта) и совместима с ним по посадочным и присоединительным параметрам.

Расшифровка обозначения

Маркировка 2РТТ20КПН3Ш5В содержит информацию о конструктивных и эксплуатационных особенностях изделия:

• 2РТТ — серия: цилиндрический, теплостойкий, пылевлагозащищённый разъём нормальных габаритов.
• 20 — условный размер корпуса, соответствующий «20-му» типоразмеру, аналог ШР20.
• К — кабельное исполнение, то есть вилка для монтажа на кабель.
• П — прямой патрубок, выход кабеля по оси разъёма.
• Н — гайка для неэкранированного кабеля.
• 3 — количество контактов.
• Ш — часть соединителя: вилка; ответная часть — розетка «Г».
• 5 — сочетание контактов: три контакта диаметром примерно 2,5 мм.
• В — всеклиматическое исполнение.

Основные электрические характеристики

Разъём имеет три контакта. Максимальное рабочее напряжение составляет до 700 В по постоянному току, амплитудное значение — до 850 В. Номинальная и максимальная рабочая частота — до 3 МГц, что соответствует классу низкочастотных разъёмов.

Сопротивление контакта составляет порядка 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм в зависимости от конкретных технических условий производителя.

Механические и климатические параметры

Соединение корпусов резьбовое, поляризация одношпоночная. Тип соединителя — негерметичный, теплостойкий, тропикоустойчивый, пылевлагозащищённый. Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия, допускаются перепады с перегревом контактов до примерно плюс 180 градусов Цельсия.

Изделие устойчиво к вибрации в диапазоне частот 1–1000 Гц с ускорением до 100 метров на секунду в квадрате (10 g). Удары: одиночные — до 10000 метров на секунду в квадрате (1000 g), многократные — до 1500 метров на секунду в квадрате (150 g). Линейные нагрузки — до 2000 метров на секунду в квадрате (200 g).

Ресурс и материалы

Минимальная наработка составляет не менее 1000 часов, число сочленений-расчленений — не менее 500. Материал корпуса — металл, материал изолятора — карболит, покрытие контактов — серебрение.

Монтаж и совместимость

Монтаж проводников выполняется объёмным способом — пайкой к контактам вилки. Изделие предназначено для установки на кабель с неэкранированным исполнением и прямым выходом кабеля по оси разъёма, что упрощает компоновку жгутов и кабельных сборок.

Благодаря совместимости с ШР20П3НГ7, вилка 2РТТ20КПН3Ш5В может применяться как прямая замена в существующей аппаратуре без изменения присоединительных размеров и схемы коммутации. Ответной частью служит розетка соответствующего типоразмера с индексом «Г».

Область применения

Разъём востребован в промышленной электронике, приборостроении, системах управления, а также в составе мобильной техники, где необходима устойчивость к вибрациям, ударам и широкому диапазону температур. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах, включая тропические условия.
