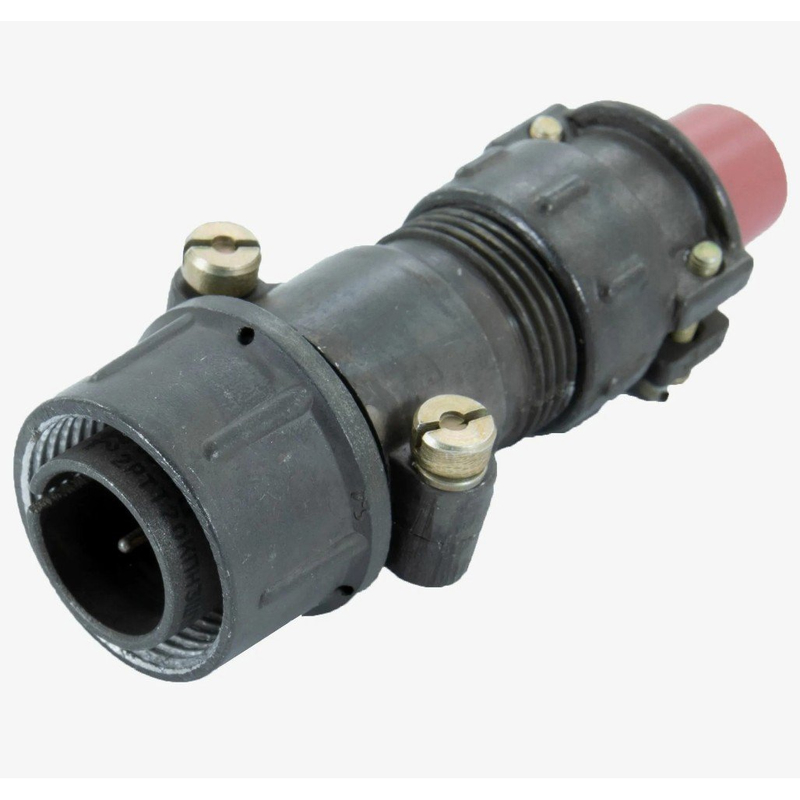

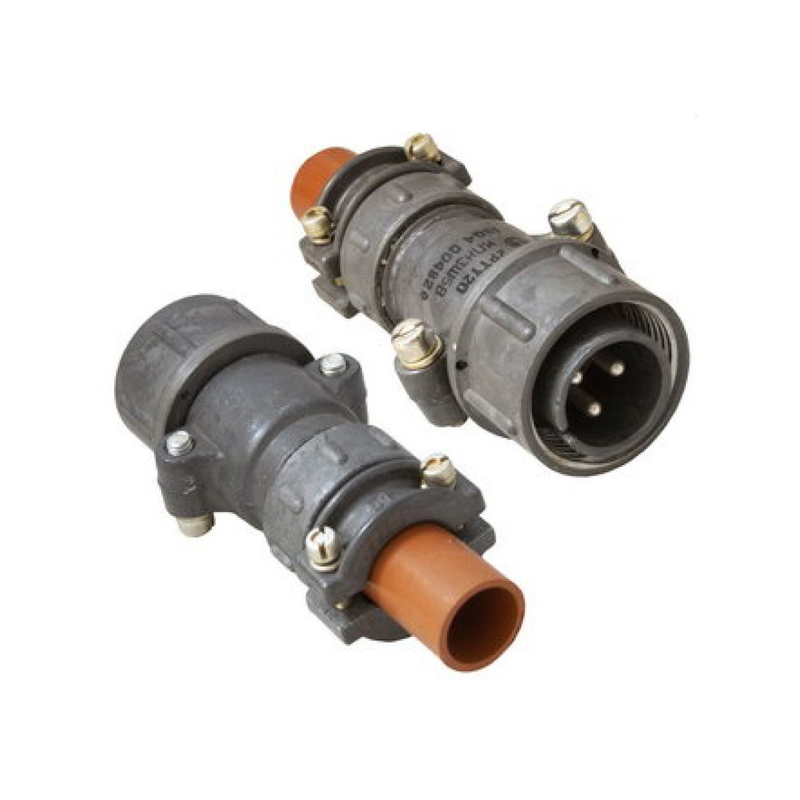

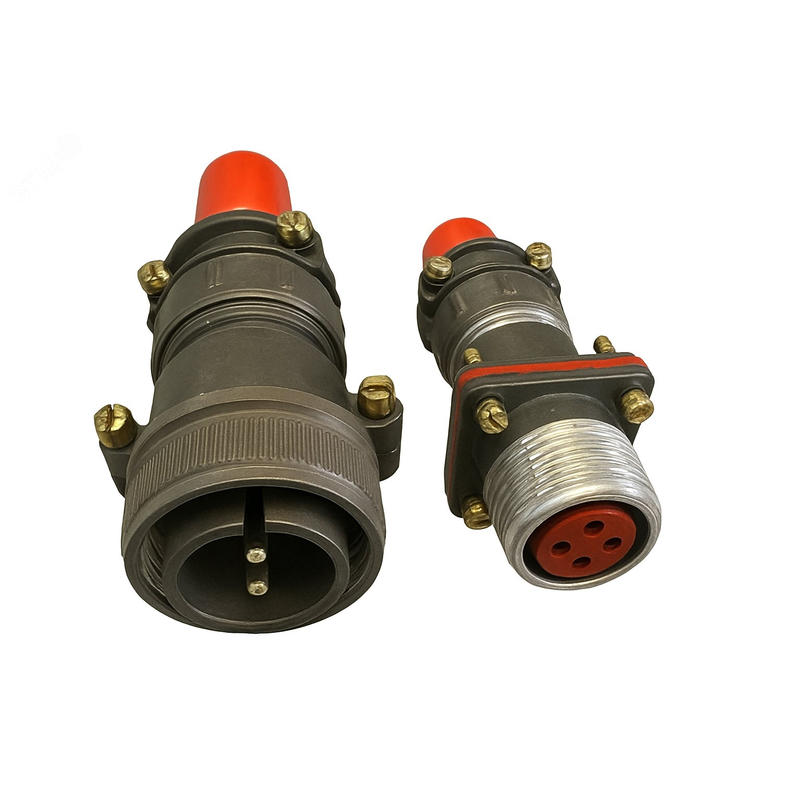

2РТТ20КПН3Ш5В — это кабельная вилка (разъём-соединитель), предназначенная для надёжного электрического соединения в различных цепях. Она служит заменой устаревшей модели ШР20П3НГ7 и широко применяется в промышленности, включая HVAC/R системы, благодаря высокой устойчивости к внешним воздействиям. +3

Расшифровка обозначения

• 2РТТ — тип: теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов.

• 20 — условный размер корпуса.​

• КПН — кабельный корпус (К), прямой патрубок (П), гайка для неэкранированного кабеля (Н).

• 3Ш — 3 контакта, вилка (Ш).​

• 5 — сочетание контактов (диаметр 2,5 мм).​

• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на 3 контакта с серебряным покрытием, монтаж объёмный методом пайки, сочленение резьбовое с одношпоночной поляризацией. Максимальное рабочее напряжение — до 850 В (амплитудное), частота — до 3 МГц, ток на контакт — до 25 А.

Применение и свойства

Подходит для эксплуатации в жёстких условиях: тропикоустойчивый, негерметичный, с ресурсом наработки 1000 часов и сроком хранения 15 лет. Корпус металлический, изолятор из карболита, давление до 1,3·10⁻⁴ Па. Идеален для подключения кабелей в оборудовании, где требуется надёжность при вибрациях и перепадах температур. +4
