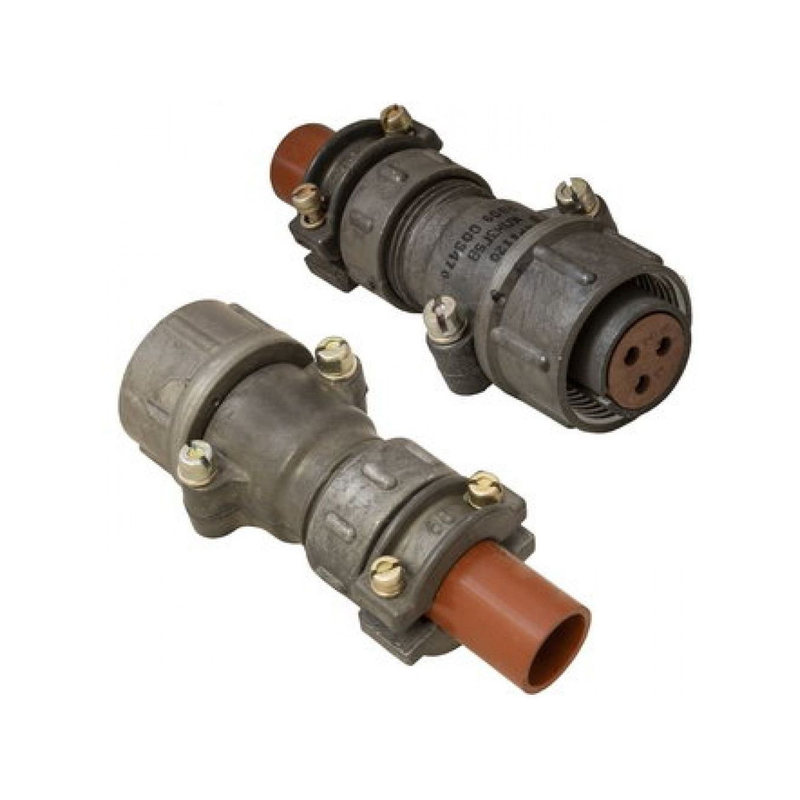

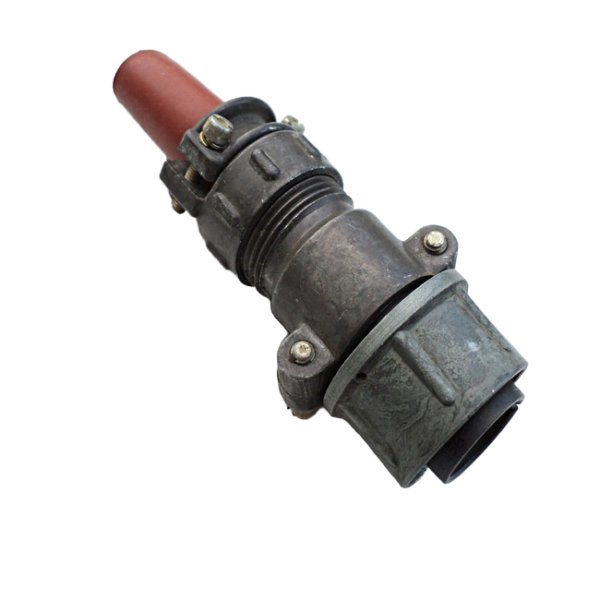

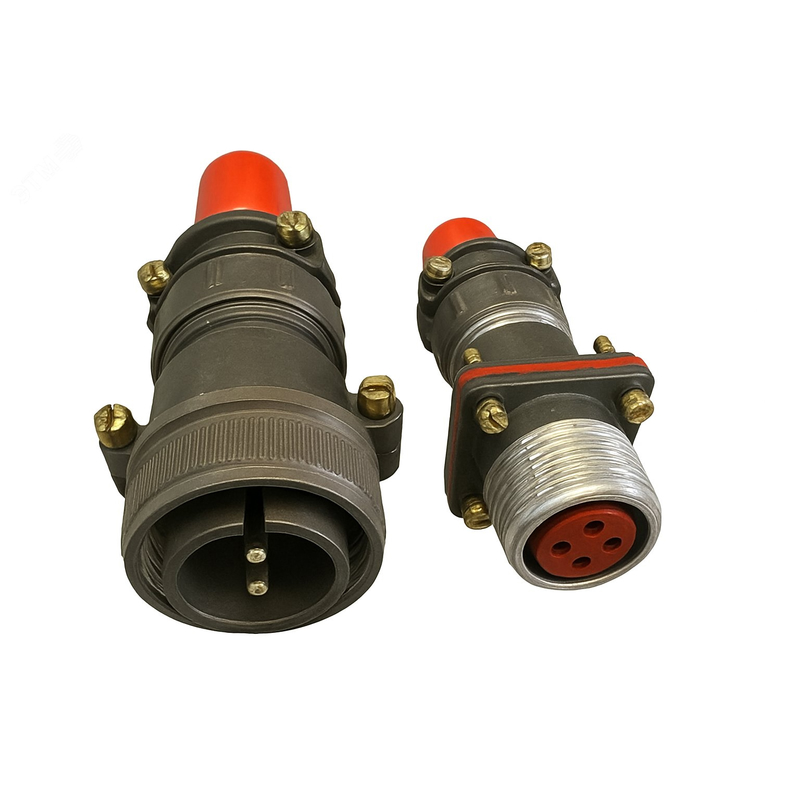

Соединитель 2РТТ20КПН3Ш5В (Каскад «ОТК») относится к серии цилиндрических пылевлагозащищённых разъёмов типа 2РТТ, предназначенных для работы в электрических цепях постоянного и переменного тока. Маркировка «ОТК» обычно означает, что конкретный экземпляр прошёл входной контроль качества на предприятии‑производителе или на складе поставщика.

• Это цилиндрический низкочастотный соединитель общего назначения , рассчитанный на применение в промышленной, радио‑ и электронной аппаратуре.

• Разъём исполнен как вилка с кабельным корпусом , тип гайки патрубка — для неэкранированного кабеля , патрубок — прямой.

• Условный размер корпуса 20 , количество контактов — 3 штуки , присоединение проводов — пайкой к контактным хвостовикам.

• Максимальное рабочее напряжение для серии 2РТТ — до 700 В постоянного тока или до 850 В амплитудного значения переменного тока (в зависимости от конкретного источника и методики измерения).

• Рабочий ток на контакт обычно указывают в диапазоне примерно 20–200 А , что зависит от конкретного стандарта и условий эксплуатации.

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм , сопротивление контактов находится в пределах единиц–десятых долей мОм (по типоразмеру хвостовика контакта).

• Разъём рассчитан на не менее 500 операций сочленения–расчленения и минимальную наработку около 1000 часов.

• Допускает широкий диапазон температур окружающей среды (примерно от –60 °C до +100 °C ), а также воздействие вибрации и ударных нагрузок, характерных для промышленного и военного оборудования.

• Разъёмы 2РТТ в целом обладают высокой сохраняемостью (порядка 15–20 лет при хранении и эксплуатации в нормальных условиях).

• Буквенная часть маркировки:

  • КПН — кабельный корпус с гайкой для неэкранированного кабеля.

  • 3Ш — три штыревых контакта.

  • 5 — тип контактного хвостовика (диаметр/размер, обычно 5 мм).

  • В — тип изделия («вилка»).

• Такой разъём удобен для объёмного монтажа , подключения силовых или сигнальных цепей на платы, блоки питания, приводы и т.п., где нужны высокая механическая прочность и надёжность контакта.
