2РТТ20КПН3Ш5В: кабельная вилка для надежных электрических соединений

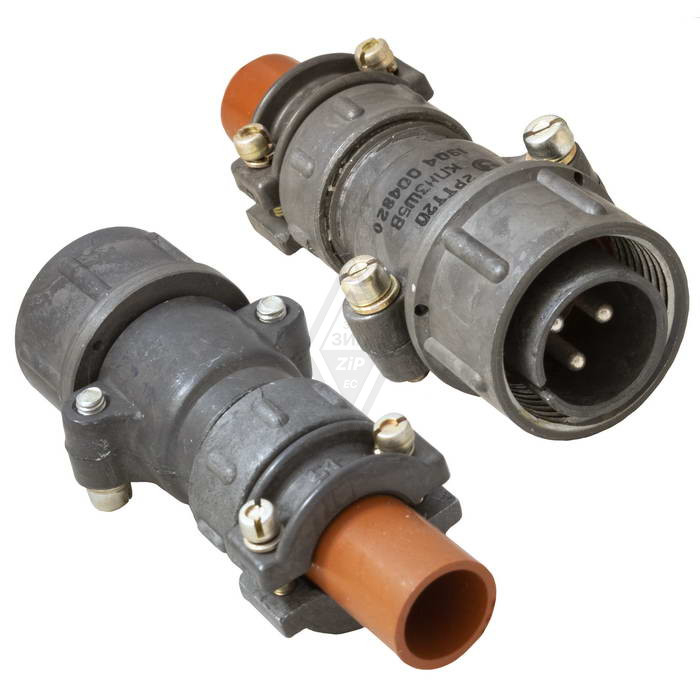

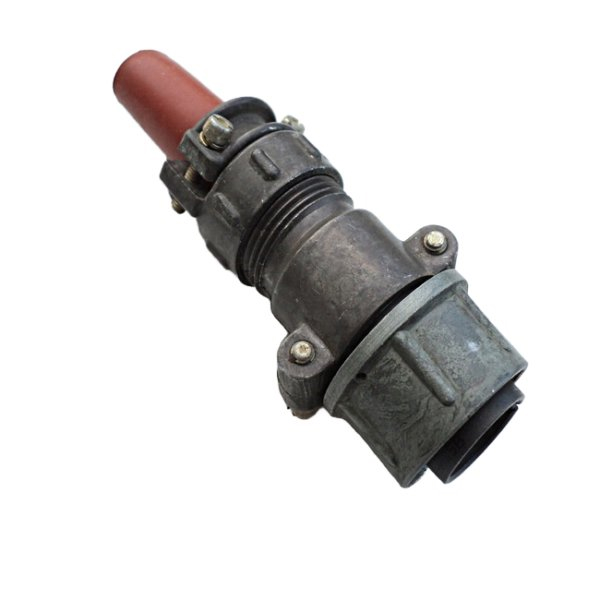

2РТТ20КПН3Ш5В — цилиндрическая кабельная вилка серии 2РТТ, рассчитанная на создание разъемных соединений в электрических цепях аппаратуры. Исполнение с прямым патрубком и гайкой для неэкранированного кабеля подходит для внутреннего объемного монтажа, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный контакт.

Разъем применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре. Его конструкция рассчитана на эксплуатацию при вибрациях, механических ударах и температурных перепадах, поэтому такой тип соединителя востребован в оборудовании с повышенными требованиями к надежности.

Расшифровка маркировки

Обозначение 2РТТ20КПН3Ш5В содержит основные конструктивные признаки изделия:

Таким образом, 2РТТ20КПН3Ш5В представляет собой кабельную вилку с тремя контактами, предназначенную для пайки проводников и подключения неэкранированного кабеля.

Основные характеристики

Для исполнения 2РТТ20КПН3Ш5В указываются следующие ключевые параметры:

• Количество контактов — 3.

• Диаметр контактов — 2,5 мм.

• Тип корпуса — металлический кабельный.

• Соединение проводов — пайка.

• Покрытие контактов — серебро.

• Тип сочленения — резьбовой.

• Максимальное рабочее напряжение постоянного тока — до 700 В; амплитудное значение напряжения цепи может достигать 850 В.

• Максимальная токовая нагрузка на один контакт — до 25 А.

• Сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, для отдельных исполнений указывается до 5000 МОм.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Минимальная наработка — 1000 часов.

• Ресурс сочленений и расчленений — не менее 500 циклов.

Конструкция и особенности

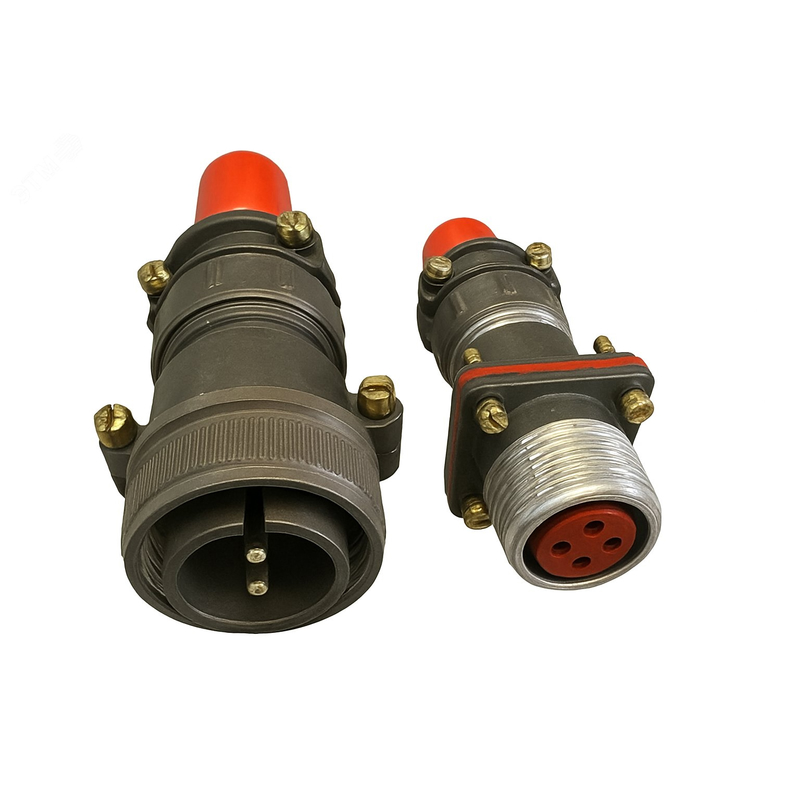

Вилка 2РТТ20КПН3Ш5В входит в состав разъемного соединения вместе с ответной частью — розеткой соответствующего типа и контактной схемы. Резьбовое сочленение помогает надежно фиксировать части разъема и снижает риск случайного разъединения при вибрации или перемещении кабеля.

Контакты с серебряным покрытием способствуют снижению переходного сопротивления и поддержанию стабильного электрического контакта. Монтаж выполняют пайкой, что позволяет обеспечить прочное соединение проводника с контактным элементом.

Пример применения: в составе промышленного блока управления кабельная вилка 2РТТ20КПН3Ш5В может использоваться для вывода трех силовых или сигнальных цепей на внешнее оборудование. Прямой патрубок удобен при прокладке кабеля без необходимости бокового вывода.

Где применяют 2РТТ20КПН3Ш5В

Соединители серии 2РТТ используют в системах, где требуется надежное разъемное подключение кабелей:

• В промышленной автоматике и шкафах управления.

• В радиоэлектронной и радиотехнической аппаратуре.

• В измерительных комплексах и испытательном оборудовании.

• В системах электропитания и коммутации.

• В оборудовании, работающем при вибрации, ударах и изменениях температуры.

• В стационарных и подвижных технических установках.

Пылебрызгозащищенное исполнение и всеклиматическая конструкция расширяют возможности использования разъема в сложных эксплуатационных условиях.

Что учитывать при подборе

При выборе ответной части для 2РТТ20КПН3Ш5В необходимо сверить не только серию и размер корпуса, но и схему расположения контактов, их количество и диаметр, вид ответной части, исполнение кабеля и требования к защите. Для корректного соединения также важна совместимость ключа поляризации и контактной группы.

Перед монтажом следует проверить соответствие фактической токовой нагрузки, напряжения, сечения проводников и условий эксплуатации параметрам разъема. Это помогает сохранить надежность контакта, исключить перегрев и обеспечить длительную работу соединения.
