Назначение

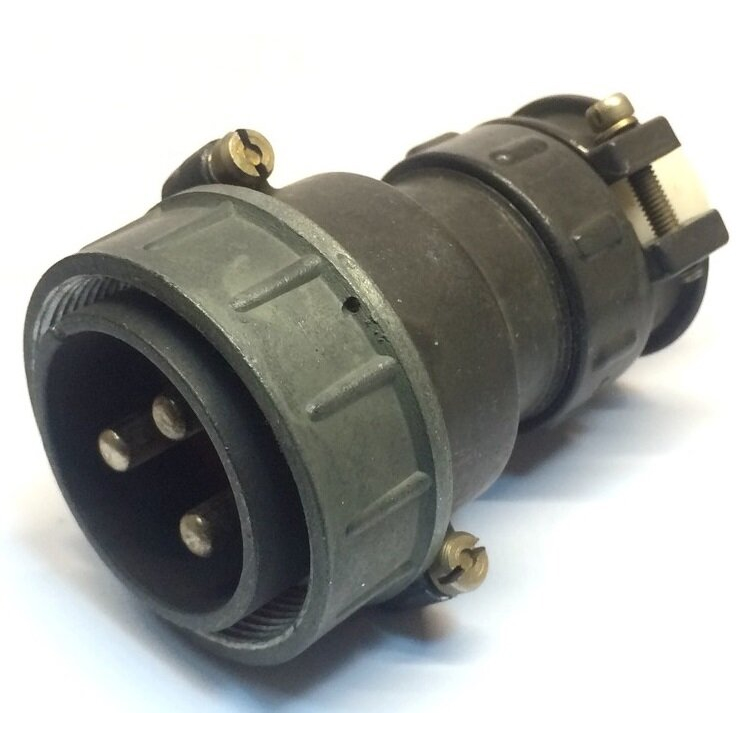

2РТТ20КПН3Ш38В — это вилка кабельная цилиндрического разъёма серии 2РТТ, выпущенная заводом «Элекон» (Казань). Изделие предназначено для объёмного внутреннего монтажа в составе электрических цепей и применяется там, где требуется надёжное ручное соединение кабеля с прибором или ответной частью. Разъём используется в цепях переменного и постоянного тока.

Модель относится к 2015 году выпуска, а маркировка «5» указывает на всеклиматическое исполнение. Такое исполнение подразумевает эксплуатацию в широком диапазоне климатических условий, включая повышенную влажность, перепады температур и воздействие пыли.

Конструктивные особенности

Разъёмы серии 2РТТ представляют собой теплостойкие, пылебрызгозащищённые коннекторы ручного соединения. Корпус выполняется с резьбовым соединением, что обеспечивает механическую фиксацию сочленённых частей и предотвращает самопроизвольное разъединение при вибрации. Одношпоночная поляризация корпусов исключает неправильную стыковку и гарантирует верное взаимное расположение контактов.

Монтаж выполняется пайкой контактов и ориентирован на неэкранированный кабель с прямым патрубком. Контактная группа имеет серебряное покрытие, что снижает переходное сопротивление и повышает стабильность электрического соединения.

Технические характеристики

• Количество контактов: 3 штуки диаметром 1,5 миллиметра.
• Максимальная токовая нагрузка: 10 ампер на контакт, суммарно 30 ампер.
• Рабочая частота: до 3 мегагерц.
• Амплитудное напряжение: 850 вольт.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация: диапазон от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате, что соответствует 30 g.
• Механический удар: до 10000 метров на секунду в квадрате, то есть 1000 g, одиночного действия; 1500 метров на секунду в квадрате, то есть 150 g, многократного действия.
• Сопротивление изоляции: не менее 5000 мегаом.
• Наработка: не менее 1000 часов.
• Ресурс циклов соединений: 500.

Совместимость и комплектация

Ответной частью для данной вилки служит розетка приборная типа ШР20П3ЭГ6. Совместимость с указанной розеткой обеспечивает корректное сочленение по числу и диаметру контактов, а также по типу поляризации корпусов.

Сведения о комплектации, гарантийных условиях, сертификатах и стране происхождения в предоставленных данных не указаны. Известно, что производителем является АО «завод Элекон», Казань.

Применение

Благодаря всеклиматическому исполнению и стойкости к вибрационным и ударным нагрузкам вилка 2РТТ20КПН3Ш38В применима в приборах и устройствах, работающих в жёстких условиях эксплуатации. Она подходит для использования в цепях переменного и постоянного тока с амплитудным напряжением до 850 вольт и частотой до 3 мегагерц.

Пылебрызгозащищённая конструкция и теплостойкость позволяют применять разъём как в закрытых помещениях, так и в условиях повышенной влажности и запылённости. Пайка контактов делает изделие пригодным для стационарного внутреннего монтажа, где требуется надёжное неразъёмное подсоединение проводников к контактной группе вилки.

Наличие резьбового соединения и одношпоночной поляризации важно для оборудования, подверженного вибрации: фиксация корпуса снижает риск нарушения контакта, а поляризация исключает ошибку при сборке. Ресурс в 500 циклов соединений и наработка не менее 1000 часов определяют область применения как умеренно интенсивную по числу сочленений и разъединений.
