Назначение соединителя 2РТТ20КПН3ГВ

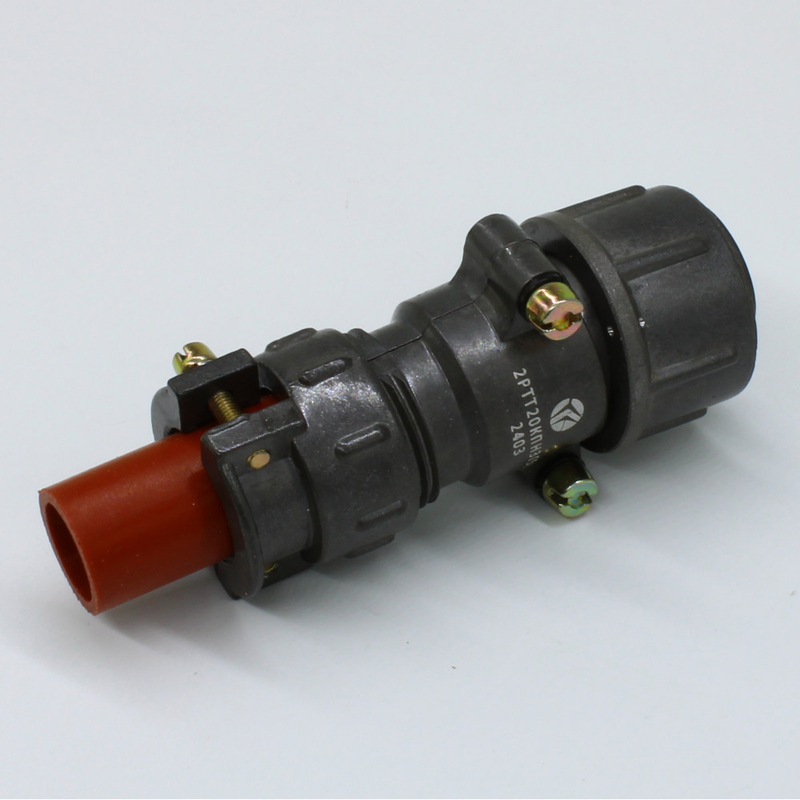

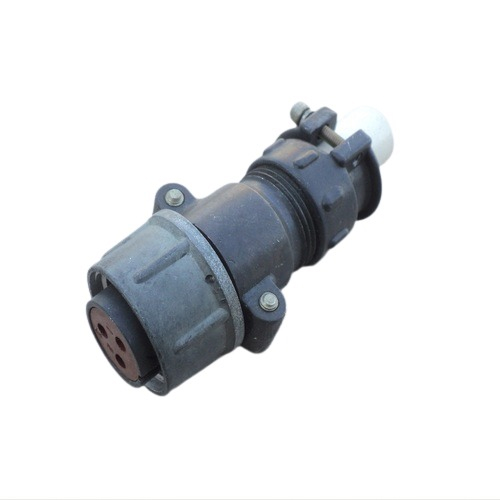

2РТТ20КПН3ГВ — это цилиндрический теплостойкий низкочастотный пылебрызгозащищённый соединитель, выполненный в виде кабельной розетки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основная задача коннектора — обеспечить надёжное электрическое соединение цепей в составе промышленных систем, приборных и кабельных установок, в том числе в сложных условиях эксплуатации.

Кабельная розетка с прямым патрубком рассчитана на неэкранированный кабель и применяется там, где требуется стойкость к внешним воздействиям: вибрациям, ударам, пыли и брызгам. Исполнение В (всеклиматическое) позволяет использовать соединитель в различных климатических зонах без потери рабочих свойств.

Подтверждённые технические особенности

• Тип изделия — кабельная розетка (КПН) с прямым патрубком для неэкранированного кабеля.
• Количество контактов — 3, диаметр каждого контакта 2,5 мм.
• Максимальная токовая нагрузка на контакт — до 35 А, суммарно цепи — до 75 А.
• Общее сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Ресурс сочленений-расчленений — 500 циклов, наработка — не менее 1000 часов.
• Рабочее напряжение — до 850 В (амплитудное значение), частота — до 3 МГц.
• Материал контактов — серебро, присоединение проводов — пайкой.
• Устойчивость к вибрациям — диапазон 1–5000 Гц при ускорении до 30 g.
• Устойчивость к ударам — до 1000 g.
• Стойкость к спецфакторам и срок сохраняемости — 15 лет.

Приёмка и исполнение

Соединитель имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям по данному виду приёмки. Исполнение В означает всеклиматическое исполнение, пригодное для эксплуатации в широком диапазоне условий. Контактная группа выполнена из серебра, что обеспечивает стабильное переходное сопротивление и надёжную работу цепей при токах до 35 А на контакт.

Применение

Коннектор 2РТТ20КПН3ГВ применяется в промышленных системах для надёжного соединения электрических цепей с суммарными токами до 75 А. Изделие подходит для приборных и кабельных установок, работающих в сложных условиях: при вибрационных и ударных нагрузках, воздействии пыли и брызг, а также спецфакторов.

Благодаря теплостойкому и пылебрызгозащищённому исполнению розетка востребована в составе оборудования, где требуется сохранять работоспособность при повышенных температурах и повышенных требованиях к защите от внешней среды. Прямой патрубок под неэкранированный кабель упрощает монтаж и обеспечивает удобное присоединение проводов пайкой.

Ресурс в 500 циклов сочленений-расчленений и наработка не менее 1000 часов делают соединитель пригодным для узлов, требующих периодического подключения и отключения без потери характеристик. Срок сохраняемости 15 лет позволяет формировать запас изделий для длительного хранения и последующего использования в промышленных и приборных комплексах.
