Назначение разъёма 2РТТ20КПН3ГВ

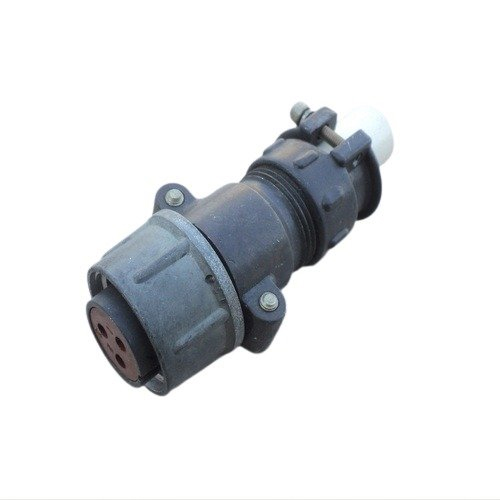

Цилиндрический электрический разъём 2РТТ20КПН3ГВ от завода Элекон в исполнении «5» предназначен для надёжного электрического соединения в промышленных и радиотехнических системах. Изделие относится к серии 2РТТ и представляет собой кабельную вилку с патрубком, рассчитанную на монтаж экранированного или неэкранированного кабеля. Разъём выпускается по техническим условиям ТУ ГЕО.364.120ТУ во всеклиматическом исполнении, что определяет его применение в цепях постоянного и переменного тока аппаратуры общего назначения.

Основное назначение изделия — коммутация электрических цепей в приборных и кабельных монтажах, где требуется стабильный контакт при повышенных токах и в широком диапазоне температур. Исполнение «5» соответствует повышенным требованиям к качеству и приёмке, что подтверждается отметкой приёмки в характеристиках товара. Такой разъём востребован в составе промышленного оборудования, испытательных стендов и радиотехнических комплексов.

Подтверждённые особенности конструкции

Разъём имеет 20 контактов и одношпоночную поляризацию корпусов, которая исключает неправильное сочленение ответных частей. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и долговечность соединения. Корпус выполнен пылебрызгозащищённым, что позволяет эксплуатировать разъём в жёстких условиях России и СНГ. Кабельный тип с патрубком (обозначение КПН) упрощает ввод кабеля и его фиксацию.

• Количество контактов: 20.
• Поляризация: одношпоночная, исключает ошибочное сочленение.
• Покрытие контактов: серебро.
• Ток на контакт: до 20 А.
• Максимальное напряжение: 850 В.
• Частота переменного тока: до 3 МГц.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Исполнение: всеклиматическое, пылебрызгозащищённое.
• Приёмка: «5» — повышенные требования к качеству и контроль ОТК.

Применение и условия эксплуатации

Разъём 2РТТ20КПН3ГВ применяется в электрических цепях постоянного и переменного тока для аппаратуры общего назначения. Благодаря кабельному исполнению с патрубком он подходит для приборных и кабельных монтажей, где требуется ввод экранированного или неэкранированного провода. Пылебрызгозащищённая конструкция допускает работу в условиях повышенной влажности и запылённости, что типично для промышленных объектов.

Изделие производится заводом «Элекон» и поставляется в исполнении «5», которое подтверждает соответствие повышенным требованиям к качеству и приёмке. Разъём рассчитан на эксплуатацию в составе ответных частей серии 2РТТ с соблюдением поляризации корпусов. Перед монтажом следует учитывать максимальные электрические параметры: ток до 20 ампер на контакт, напряжение до 850 вольт и частоту переменного тока до 3 мегагерц. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет использовать изделие как в холодных, так и в нагретых условиях без потери работоспособности.

Ключевые преимущества для монтажа

1. Кабельный тип с патрубком упрощает разделку и ввод кабеля.
2. Серебряное покрытие контактов снижает сопротивление и продлевает срок службы.
3. Одношпоночная поляризация предотвращает ошибки при соединении.
4. Пылебрызгозащищённый корпус подходит для жёстких условий эксплуатации.
5. Исполнение «5» гарантирует повышенный уровень приёмки и контроль качества.

Таким образом, 2РТТ20КПН3ГВ Элекон «5» — это надёжный цилиндрический разъём для ответственных электрических соединений в промышленной и радиотехнической аппаратуре, где важны стабильность контакта, стойкость к внешним воздействиям и подтверждённое качество изготовления.
