Назначение соединителя

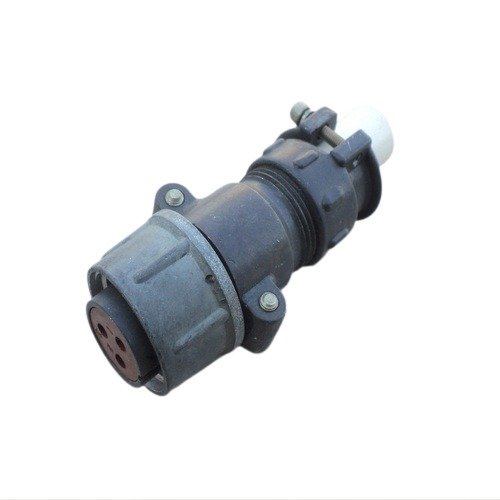

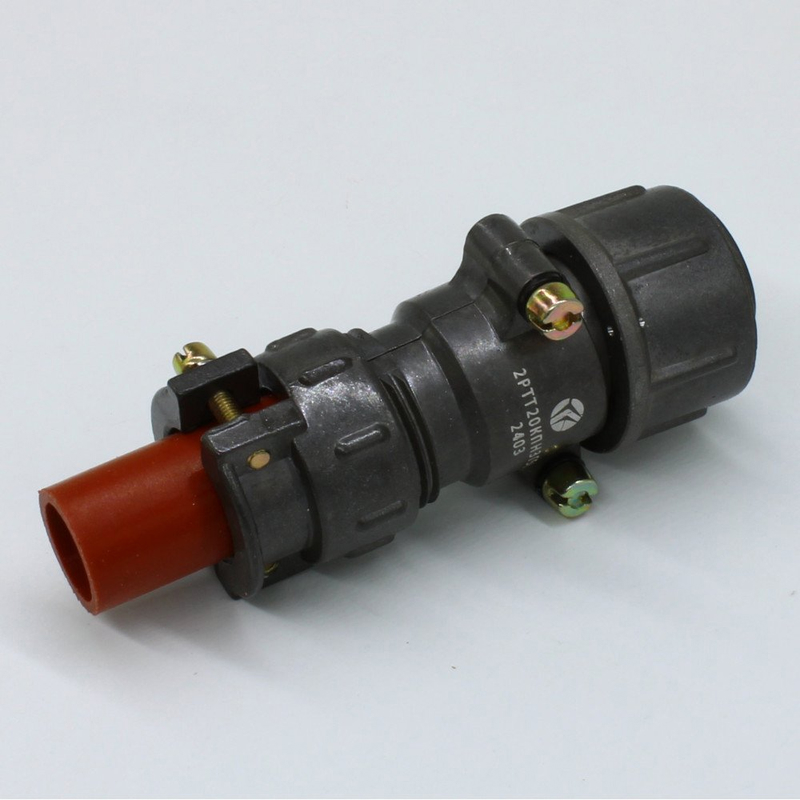

Соединитель 2РТТ20КПН3ГВ представляет собой цилиндрический низкочастотный электрический разъём кабельного типа, выполненный в виде розетки. Его основное назначение — соединение и коммутация электрических цепей в радиотехнической и радиоэлектронной аппаратуре. Изделие относится к категории соединителей общего назначения и применяется для работы с постоянным, переменным и импульсным током.

Конструктивное исполнение рассчитано на присоединение неэкранированного кабеля, что делает разъём удобным для монтажа в составе кабельных сборок и жгутов. Розетка кабельного типа устанавливается на конец кабеля, а сочленение с ответной частью производится резьбовым методом, обеспечивающим надёжную фиксацию и плотный электрический контакт.

Подтверждённые технические особенности

Маркировка изделия несёт в себе информацию о ключевых параметрах конструкции: условный размер корпуса 20, кабельное исполнение корпуса, прямой патрубок с гайкой для неэкранированного кабеля. Обозначение контактной группы указывает на три контакта, покрытых серебром.

• Рабочий ток на каждый контакт — до 25 А.
• Максимальное рабочее напряжение — от 700 до 850 В.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — от 1000 до 5000 МОм.
• Количество циклов сочленений-расчленений — не менее 500.
• Наработка — не менее 1000 часов.
• Срок хранения — до 15 лет.

Корпус соединителя изготовлен из алюминиевого сплава, а изоляционная вставка — из карболита. Такое сочетание материалов обеспечивает механическую прочность корпуса и надёжную электрическую изоляцию контактной группы.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне климатических и механических воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Относительная влажность воздуха может достигать 98 процентов при температуре плюс 25 градусов Цельсия.

Соединитель устойчив к вибрационным нагрузкам с частотой до 5000 Гц, к ударам с ускорением до 1500 метров на секунду в квадрате, а также к воздействию частот до 3 МГц. Указанные параметры позволяют применять разъём в аппаратуре, работающей в жёстких условиях.

Применение и совместимость

Разъём используется как соединитель общего назначения в различных устройствах и подходит для коммутации цепей постоянного, переменного и импульсного тока. Благодаря кабельному исполнению и резьбовому сочленению он востребован при построении кабельных соединений в радиоэлектронной аппаратуре.

Изделие взаимозаменяемо с разъёмами серий 2РТ, 2РТ-А и ШР. В частности, оно соответствует таким обозначениям, как 2РТ20ПК3НШ и ШР20ПК3НШ, что упрощает подбор замены при ремонте и комплектации оборудования.

Приёмка

Соединитель поставляется с приёмкой «5». Данный признак указывает на то, что изделие прошло соответствующий контроль и допущено к применению в рамках установленных требований. Иных сведений о сертификации, гарантийных обязательствах, стране производства и комплекте поставки в предоставленных данных нет.

Краткие итоги

1. Тип изделия — цилиндрический низкочастотный электрический соединитель, розетка кабельного типа.
2. Корпус — условный размер 20, прямой патрубок с гайкой, материал — алюминиевый сплав.
3. Контактная группа — три контакта с серебряным покрытием, ток до 25 А.
4. Сочленение — резьбовое, ресурс — не менее 500 циклов.
5. Приёмка — «5».
