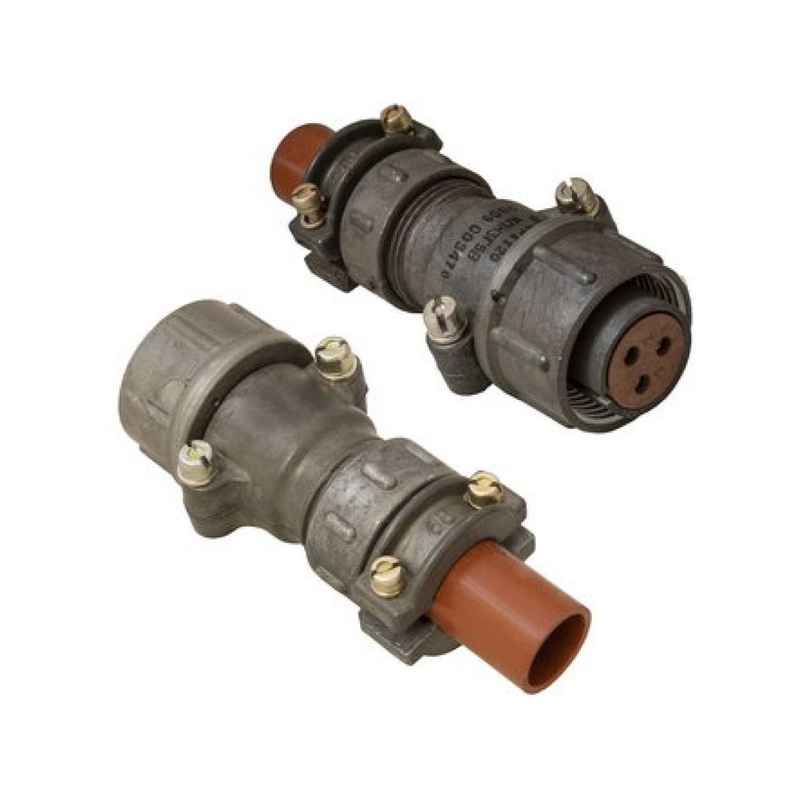

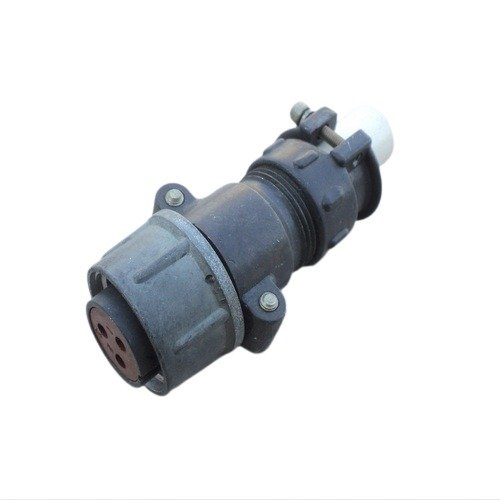

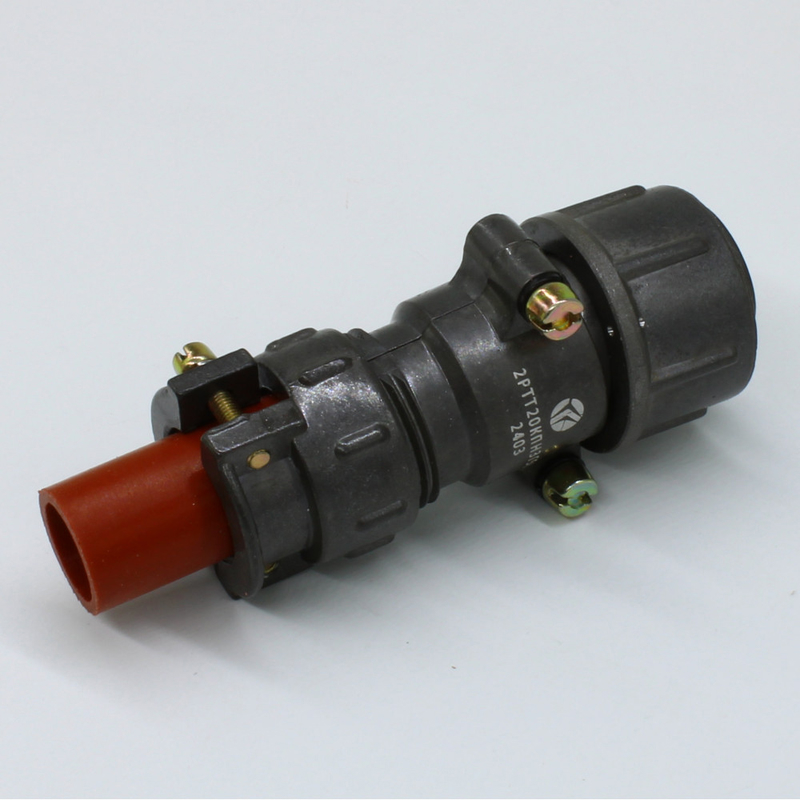

2РТТ20КПН3Г5В представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии 2РТТ с прямым патрубком для неэкранированного кабеля. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре.

Обозначение

Расшифровка индекса: 2РТТ — тип цилиндрического низкочастотного соединителя, 20 — условный размер корпуса, К — кабельный корпус, П — прямой патрубок, Н — гайка для неэкранированного кабеля, 3 — количество контактов, Г — розетка, 5 — сочетание контактов, В — всеклиматическое исполнение.

Технические характеристики

Соединитель выдерживает рабочий ток до 25–35 А на контакт и максимальное напряжение до 700–850 В (амплитудное значение). Сопротивление изоляции — не менее 1000–5000 МОм, число сочленений-расчленений — 500, покрытие контактов — серебро, монтаж — пайкой. +3

Условия эксплуатации

Работает при температурах от -60°C до +100°C, устойчив к вибрациям (до 10000 Гц), ударам (до 1500g многократные), пониженному давлению (до 1,3·10^{-4} Па) и тропическому климату. Срок сохраняемости — 15–20 лет, наработка — не менее 1000 часов.

Замена ШР20П3НШ7

2РТТ20КПН3Г5В используется как современная замена устаревшему разъему ШР20П3НШ7 в розеточных кабельных соединениях, обеспечивая совместимость по габаритам, контактам и электрическим параметрам.​
