Назначение

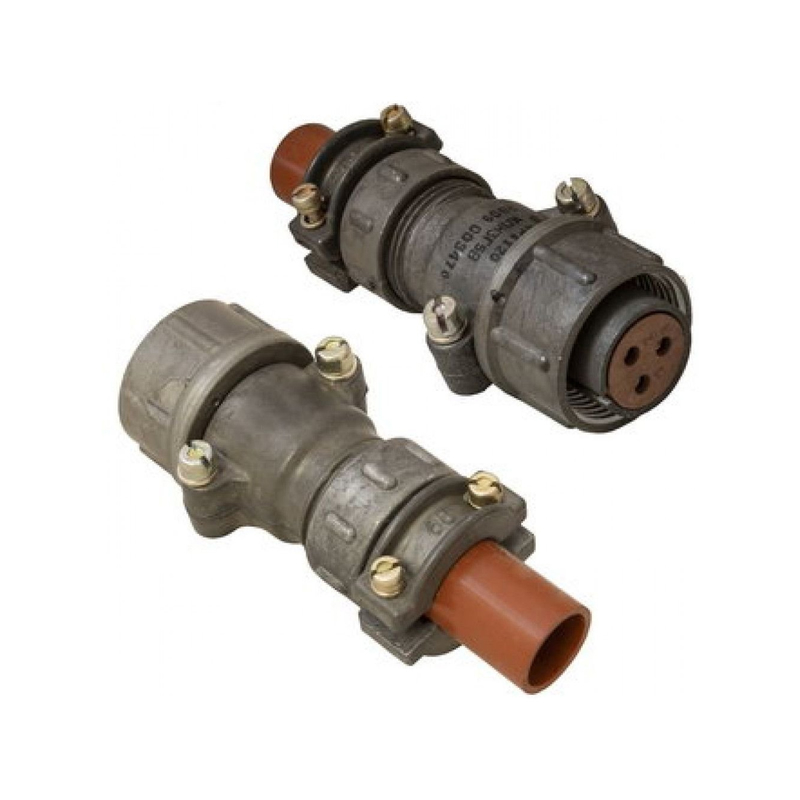

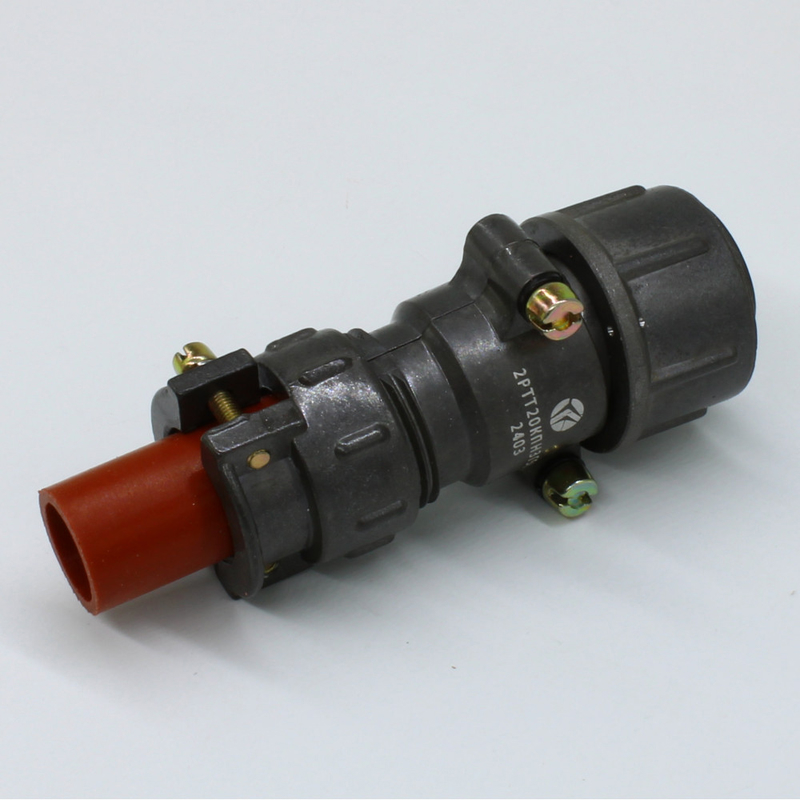

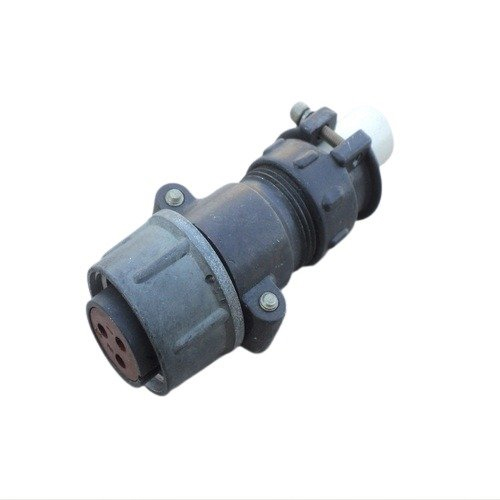

2РТТ20КПН3Г5В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ с прямым патрубком для неэкранированного кабеля. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Розетка устанавливается на кабель и обеспечивает механическое и электрическое сочленение с ответной частью соединителя.

Данная модель выступает современной заменой устаревшему разъему ШР20П3НШ7 (розетка кабельная). Замена обеспечивает совместимость по габаритам, контактам и электрическим параметрам в аналогичных приложениях, что позволяет применять изделие при ремонте, модернизации и новом монтаже оборудования, где ранее использовался ШР20П3НШ7.

Расшифровка обозначения

Маркировка 2РТТ20КПН3Г5В построена по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия.

• 2РТТ — тип цилиндрического низкочастотного соединителя.
• 20 — условный размер корпуса.
• КПН — кабельный корпус с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н).
• 3Г — 3 контакта, розеточная часть (Г).
• 5В — сочетание контактов и всеклиматическое исполнение (В).

Подтверждённые особенности и характеристики

Электрические параметры

• Рабочий ток на контакт: 25–35 А.
• Максимальное напряжение (амплитудное): до 700–850 В.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Покрытие контактов: серебро.
• Количество контактов: 3.

Конструктивные особенности

Соединитель имеет сочленение резьбового типа и одношпоночную поляризацию, что исключает неправильное подключение и обеспечивает стабильный контакт при эксплуатации. Корпус негерметичный, но пылебрызгозащищенный. Монтаж контактов выполняется пайкой, внутренний. Ответная часть соединяется с розеткой посредством резьбы, что гарантирует надежную фиксацию при механических нагрузках.

Условия эксплуатации

Изделие относится к всеклиматическому, теплостойкому и тропикоустойчивому исполнению. Оно работоспособно в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, с кратковременной сменой температуры до плюс 180 градусов Цельсия. Соединитель устойчив к пониженному атмосферному давлению (до 1,3·10 в степени минус 4 Па), вибрациям и ударам с ускорением до 10000 метров на секунду в квадрате (одиночные). Ресурс сочленений-расчленений составляет 500 циклов.

Применение

Благодаря совокупности характеристик 2РТТ20КПН3Г5В применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное соединение цепей постоянного и переменного тока частотой до 3 МГц. Типичные области использования включают:

1. Монтаж кабельных линий в блоках и стойках радиоэлектронного оборудования.
2. Подключение источников питания и силовых цепей с токами до 35 А на контакт.
3. Замену устаревших разъемов ШР20П3НШ7 при ремонте и модернизации техники.
4. Эксплуатацию в условиях повышенной влажности, тропического климата, вибраций и ударных нагрузок.

Изделие поставляется как самостоятельная кабельная розетка. Артикул товара — 5352, категория — 2РТТ20. Производитель в предоставленных данных не указан.
