Назначение

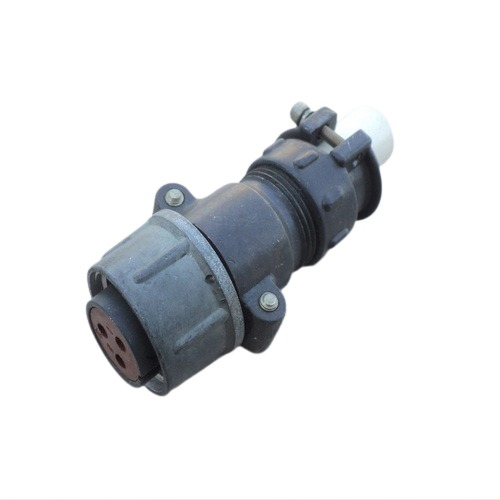

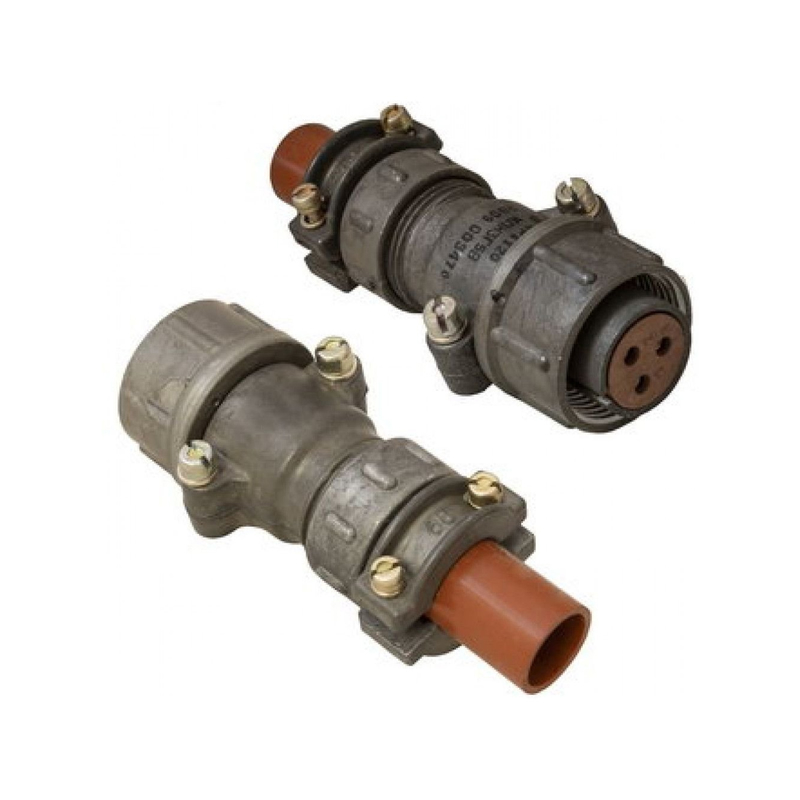

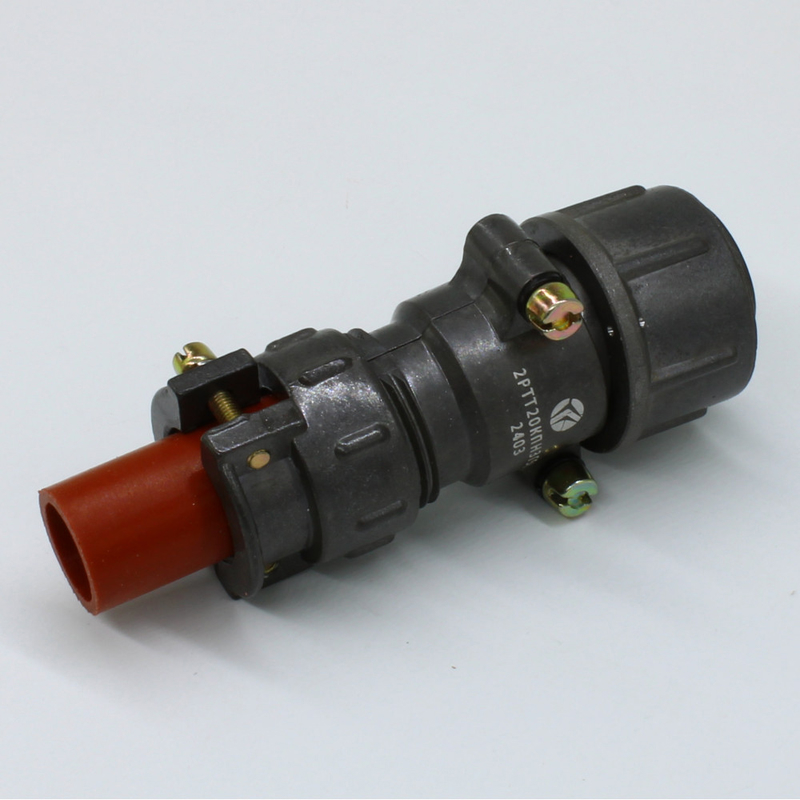

2РТТ20КПН3Г5В от НПО «Каскад» (отдел «ОТК») — это кабельная розетка цилиндрического низкочастотного соединителя теплостойкого исполнения с резьбовой фиксацией. Изделие предназначено для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель пылебрызгозащищённый, что позволяет применять его в условиях повышенной влажности и запылённости. Розетка оснащена прямым патрубком и гайкой для монтажа неэкранированного кабеля. Условный размер корпуса — 20, количество контактов — 3.

Подтверждённые особенности

Изделие характеризуется следующими техническими параметрами:

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Число сочленений-расчленений: 500.
• Наработка: минимум 1000 часов.
• Срок сохраняемости: 15–20 лет.
• Присоединение проводов: пайка.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Приемка: «ОТК».
• Год выпуска: 2024.

Устойчив к синусоидальной вибрации (1–10000 Гц, до 100 м/с²), многократным ударам (до 1500 м/с²), пониженному давлению (1,3·10³ Па), перепадам температур (от минус 60 до плюс 180 градусов Цельсия).

Применение

Розетка 2РТТ20КПН3Г5В подходит для радиоэлектронной и радиотехнической аппаратуры. Благодаря теплостойкому исполнению и устойчивости к вибрациям, ударам и перепадам температур изделие может использоваться в составе оборудования, работающего в жёстких условиях эксплуатации.

Резьбовая фиксация обеспечивает надёжное соединение, а пылебрызгозащищённое исполнение — защиту контактов от внешних воздействий. Применение пайки для присоединения проводов гарантирует стабильный электрический контакт.

Производится в России. Артикул: 5351. Категория: 2РТТ20. Производитель: Каскад.
