2РТТ20КПН3Г5В: надёжный цилиндрический разъём для промышленной аппаратуры

Соединитель 2РТТ20КПН3Г5В — кабельная розетка серии 2РТТ, предназначенная для создания разъёмных электрических соединений в аппаратуре промышленного и специального назначения. Конструкция рассчитана на внутренний объёмный монтаж, подключение проводников пайкой и эксплуатацию в условиях вибраций, перепадов температуры и воздействия пыли с брызгами влаги.

Назначение разъёма 2РТТ20КПН3Г5В

Разъём применяется в цепях постоянного и переменного тока, включая цепи с рабочей частотой до 3 МГц. Соединители серии 2РТТ используются там, где важны механическая прочность, стабильный электрический контакт и возможность многократного соединения и разъединения кабельных линий: в радиоэлектронной аппаратуре, системах автоматики, измерительном оборудовании, энергетических установках и машиностроительных комплексах.

Модель относится к пылебрызгозащищённым цилиндрическим соединителям. Она не является герметичной, поэтому при проектировании оборудования важно учитывать реальные условия эксплуатации и предусматривать дополнительную защиту, если устройство будет работать под постоянным воздействием воды или в агрессивной среде.

Расшифровка маркировки

Обозначение 2РТТ20КПН3Г5В содержит сведения о конструкции и исполнении разъёма:

По конструкции это именно розетка с гнездовыми контактами. Для формирования полноценного разъёмного соединения она должна использоваться с совместимой ответной вилкой соответствующего типоразмера и контактной схемы.

Основные характеристики

Для исполнения 2РТТ20КПН3Г5В характерны следующие технические параметры:

• Количество контактов — 3.

• Диаметр контактной части — 2,5 мм.

• Тип контактов — гнездо.

• Способ электрического монтажа — пайка.

• Способ сочленения — резьбовой.

• Покрытие контактов — серебро.

• Сопротивление одного контактного соединения — не более 1 мОм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 1000 МОм.

• Номинальная частота — до 3 МГц.

• Максимальное рабочее напряжение постоянного тока — до 700 В; в документации также приводится предельное амплитудное значение до 850 В.

• Рабочая температура — от −60 до +100 °C.

• Минимальная наработка — 1000 часов.

• Ресурс по числу сочленений и расчленений — не менее 500 циклов.

Допустимая токовая нагрузка зависит от применяемой документации и условий конкретной сборки. Для контактов диаметром 2,5 мм в доступных спецификациях приводятся значения до 25–35 А на контакт, при этом суммарный ток через разъём ограничивается параметрами конкретного исполнения и схемой подключения. При выборе необходимо руководствоваться паспортом изделия и требованиями проекта.

Конструктивные особенности

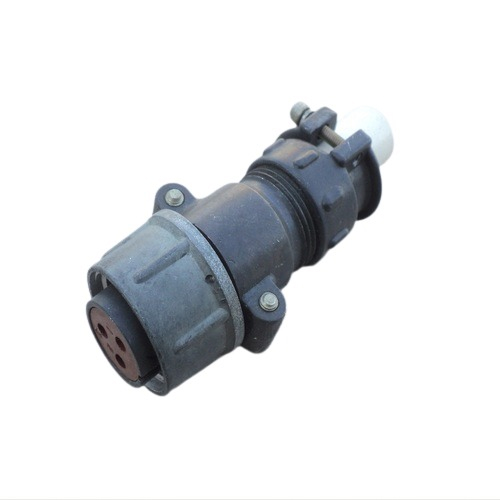

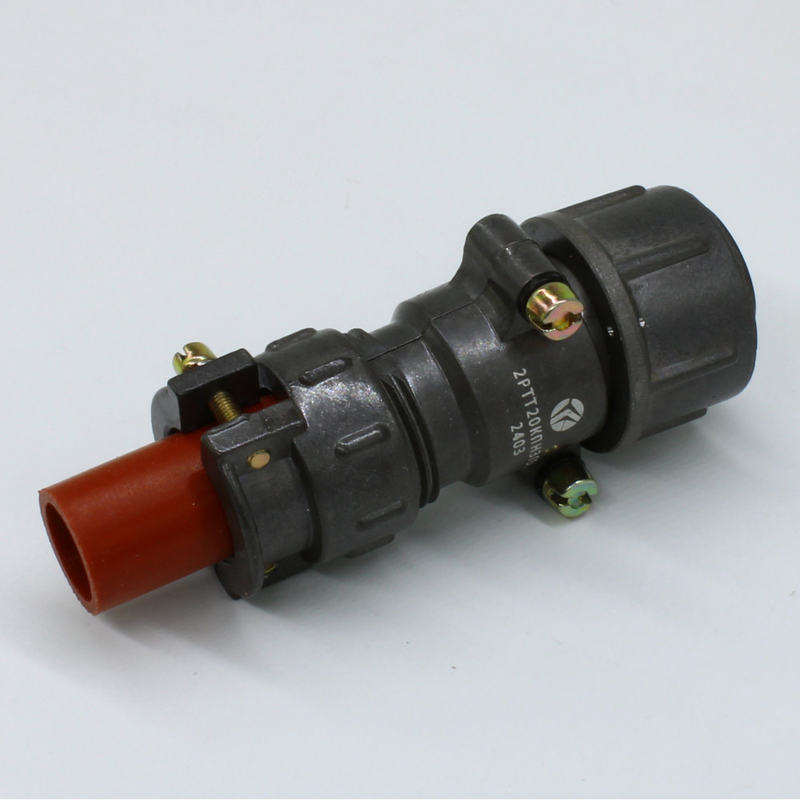

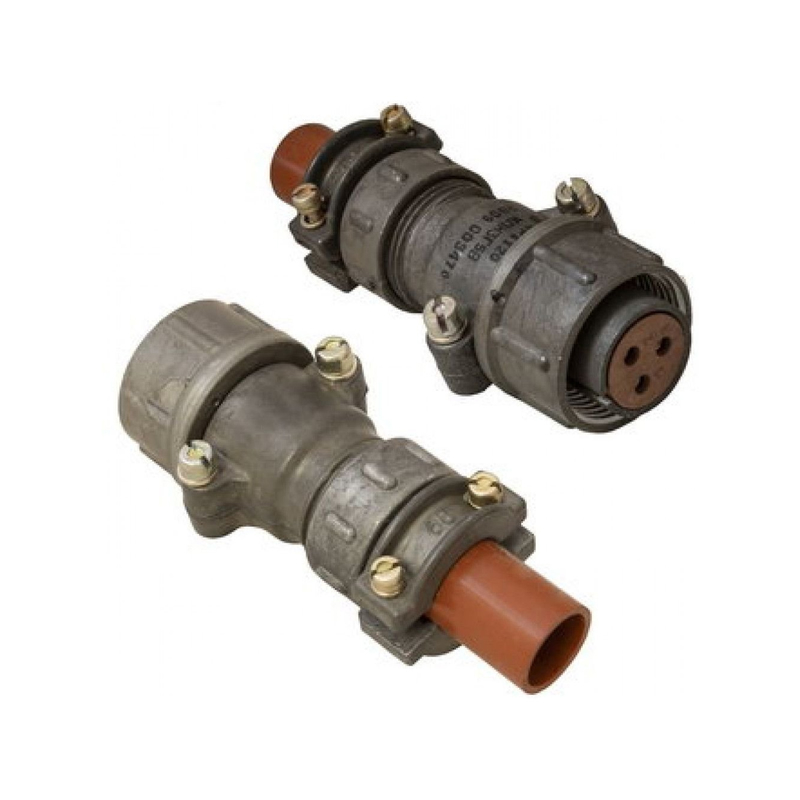

Корпус разъёма выполнен в кабельном варианте с прямым патрубком. Применение накидной гайки и резьбового механизма сочленения помогает зафиксировать пару в рабочем положении и снизить риск самопроизвольного разъединения при вибрации. Одношпоночная поляризация предотвращает неправильную ориентацию разъёма при подключении.

Контакты изготовлены из латуни с серебряным покрытием. Такое решение способствует низкому переходному сопротивлению и устойчивой передаче электрического сигнала или питания. Изолятор выполнен из карболита; корпус — из алюминиевого сплава.

Пример применения

В шкафу управления производственной линией 2РТТ20КПН3Г5В может использоваться для разъёмного подключения трёхжильного кабеля к исполнительному модулю. При техническом обслуживании кабельную линию можно отсоединить резьбовым соединением, не демонтируя всю проводку и не нарушая внутреннюю компоновку шкафа.

На что обратить внимание

Перед применением 2РТТ20КПН3Г5В следует проверить:

• Совместимость с ответной частью по серии, размеру корпуса, поляризации и расположению контактов.

• Соответствие сечения проводов, тока нагрузки и способа пайки требованиям конструкторской документации.

• Отсутствие повреждений изолятора, резьбы, контактов и уплотнительной втулки.

• Необходимость дополнительной герметизации оборудования при эксплуатации во влажной, запылённой или химически активной среде.

• Соблюдение требований к монтажу: качественная пайка, правильная разделка кабеля и надёжная фиксация патрубка.

2РТТ20КПН3Г5В сочетает компактный корпус, три гнездовых контакта диаметром 2,5 мм, резьбовую фиксацию и устойчивость к сложным климатическим и механическим воздействиям. Благодаря этому разъём подходит для построения надёжных кабельных соединений в промышленной электротехнике и радиоэлектронных системах.
